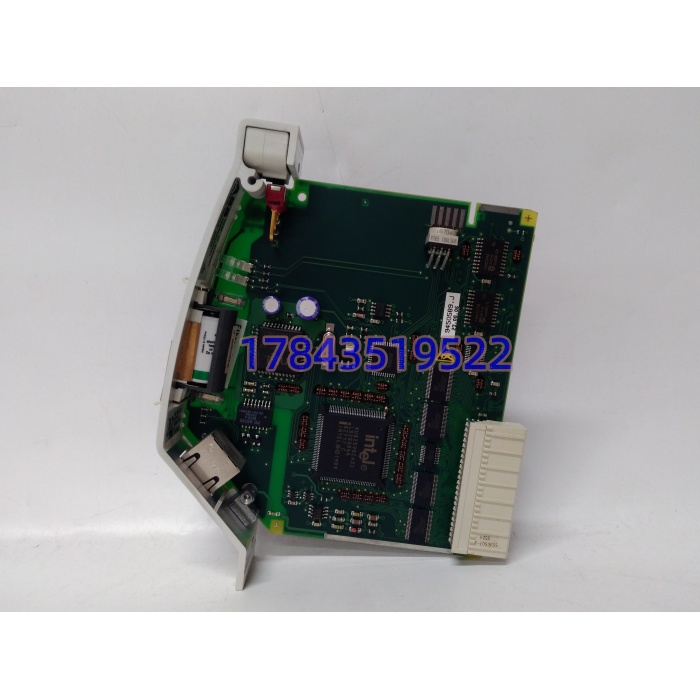

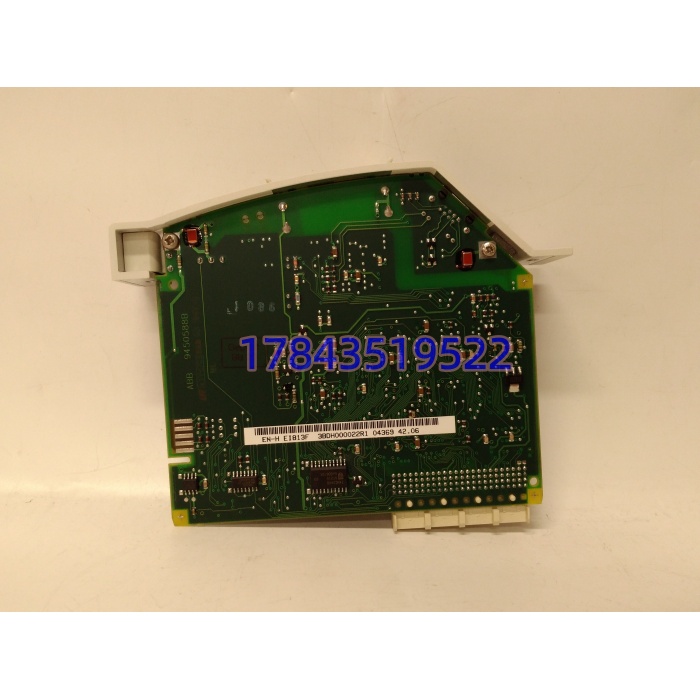

中控室 DigiVis 画面突然变”通讯中断”、工程师站 Control Builder F 下装超时——翻 AC800F 机架发现 E1 槽那块 EI813F 的 Link LED 灭了，PM803F 还在跑 PID 但对外”失声”。这块 EI813F（3BDH000022R1）在 Freelance 小 DCS 里就是控制器的”对外嘴巴”：PM802F/PM803F 跑逻辑，EB 总线挂本地 I/O，EI813F 把背板数据经 10BaseT 翻给操作员站、800xA、或第三方 Modbus TCP 设备。它不跑控制，但没它控制器就是孤岛。
说白了这块卡定位很老——10 Mbps 不是 100M 也不是千兆，但 Freelance 这种中小型 DCS 上位通讯量本来就不大，DMA 直连主存把 CPU 负载压到 4% 以下，PM803F 该算 PID 算 PID。我们在一座 2006 年投产的 2×50MW 自备电厂辅机系统测过 2013 年批次拆机件，挂 DigiVis 操作员站+6 台 Modbus TCP 电能表，连续跑 9 年没掉过会话，Link/Act 节奏稳。MTBF 原厂不公开标，现场按 8~10 万小时做备件周期规划比较踏实。采购卡这个型号，核心不是图快，是图”同 3BDH000022R1 签名插 E1 槽、Freelance V7.1SP2a 以上原样识别、不用升系统”——老 AC800F 延寿时升 100M 卡（如 EI813F 后期批或 CI871 移植）要动 CBF 工程和网络拓扑，停机窗口根本不允；同签名拆机件插上改个 IP 就通，把通讯中断从”天级”压到”分钟级”。
关键技术规格
| 项目 | 参数（以 ABB Freelance AC800F 手册 EI813F / 3BDH000022R1 为准） |
|---|---|
| 模块身份 | AC800F 控制器 E1/E2 槽 10BaseT 以太网接口模块 |
| 适配控制器 | PM802F / PM803F（Freelance AC800F），插 E1 或 E2 专用通信槽 |
| 通信标准 | IEEE 802.3，10BaseT（非 100BaseTX，无 10/100M 自适应） |
| 物理接口 | 2×RJ45 屏蔽（可配冗余环 / 网络分离：工程网与生产网物理隔离） |
| 协议支持 | Modbus TCP（主/从）、原始 TCP/IP；不原生跑 PROFINET IO 或 EtherNet/IP（电商页常误标） |
| 数据总线 | 32 位 + DMA 直连控制器主存，通信 CPU 负载 <4% |
| 最大节点 | 经交换机扩至 32 台级设备（模块本身两口） |
| 供电 | AC800F 机架背板 24 V DC，典型 2.5 W（无内置电池，电池在 PM802F/803F 侧 SB808F） |
| 软件门槛 | Freelance Control Builder F V7.1SP2a 及以上；低于此版本控制器认不出模块 |

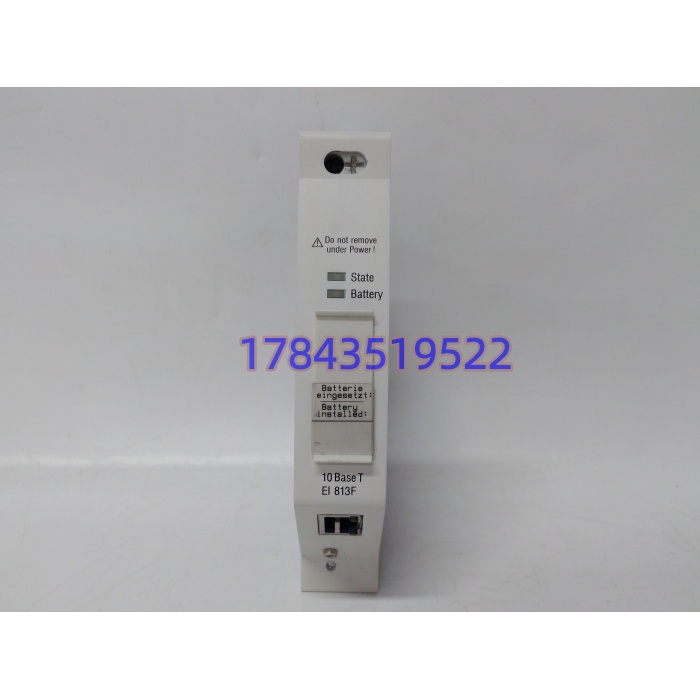

| 指示 LED | State（绿/橙/红）、Battery（配 PM 侧）、10BaseT Link（黄）、10BaseT Act（绿闪） |
| 热插拔 | E1/E2 槽不支持运行中插拔，换件必须控制器切维护/停机窗口 |
| 工作温度 | -20~+70℃（部分资料标 -20~+60℃，以铭牌为准） |
| 存储温度 | -40~+85℃ |
| 安装 | 控制器机架 E1/E2 槽，DIN 轨/机架锁定，IP20 柜内 |
| 尺寸/重量 | 125×155×28 mm / 约 0.15 kg（裸模） |
| 状态 | 原厂 EOL，新项目推 Freelance 2024 以太网组件；存量 New Surplus + 拆机 |
| 同族参照 | EI811F（10BASE2 BNC）、EI812F（AUI）；EI803F 为老 PM 配套，不混用 |
应用场景与行业案例
“Freelance 柜里 EI813F 这卡平时 Link 灯黄着没人看，真灭了操作员站全灰，值长以为机组跳了——其实是通讯卡哑了，控制器还在跑。” 某自备电厂热工老值的原话。
典型落点：
- 2005 年投产 2×50MW 机组辅机， 柜 E1 槽 挂 DigiVis 操作员站+6 台 Modbus TCP 电能表，运行第 13 年 Link LED 灭，备件库同 R1 拆机件停机窗口换上，IP 设回 192.168.0.10，4 分钟会话恢复。
- 化工间歇反应装置，Freelance 经 把 12 个罐温压力送 800xA 历史库，10Mbps 够用，夏天电气间 55℃ 连续跑没死机。
- 假设某水厂老 要保留、上位机换 WinCC： 双口配成网络分离（工程下载口+生产口），比加独立网关省一台交换机。
- 水泥粉磨站，柜内粉尘 7 mg/m³、45℃ 常驻，无风扇 10M 卡比 IPC 省一个死点。
- 油气处理站辅助系统， 经 Modbus TCP 收第三方燃气表，A/B 两口配冗余，主交换机掉电自动切备。
真实微案例：
前年大暑夜，华东某印染热电车间，DigiVis 画面全站变灰，但现场电机没停（PM803F 还在跑）。电气员重启动操作员站、查网线耗 2.5 小时，最后疑到 机架 E1 槽 ——拆开看 Link LED 灭、Act 不闪，背板 24V 取到但 PHY 芯片死。苏州仓翻出一块 ABB 原厂 New Surplus （3BDH000022R1，V7.1SP2a 兼容，塑封锐标），控制器切维护态、断电拔旧插新、上电 State 转绿、IP 设回原值，DigiVis 5 分钟重连。车间主任周会说：”以后 备件按’每控制器 1 块’囤，通讯断一次误判停机，调度电话能打爆你。”后来他们备件台账加一列”原 IP+子网掩码+双口配置（冗余/分离）照片”。
