描述
产品详情

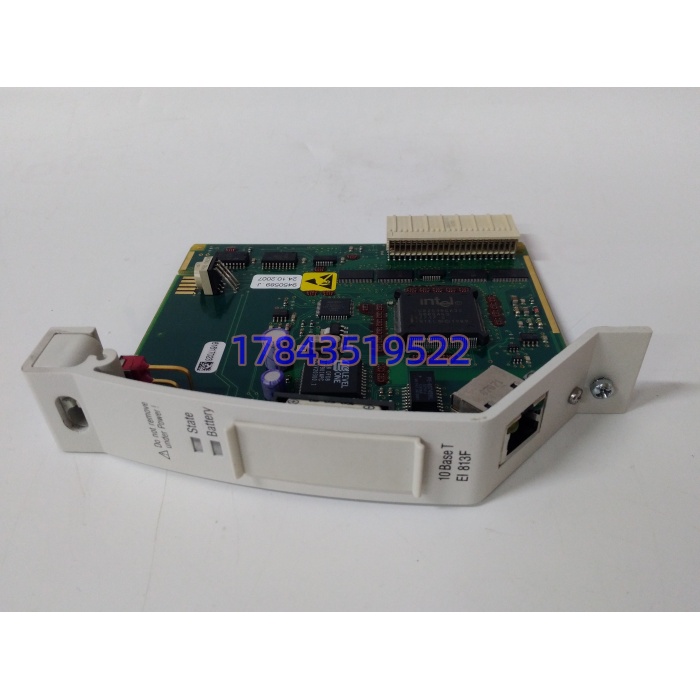

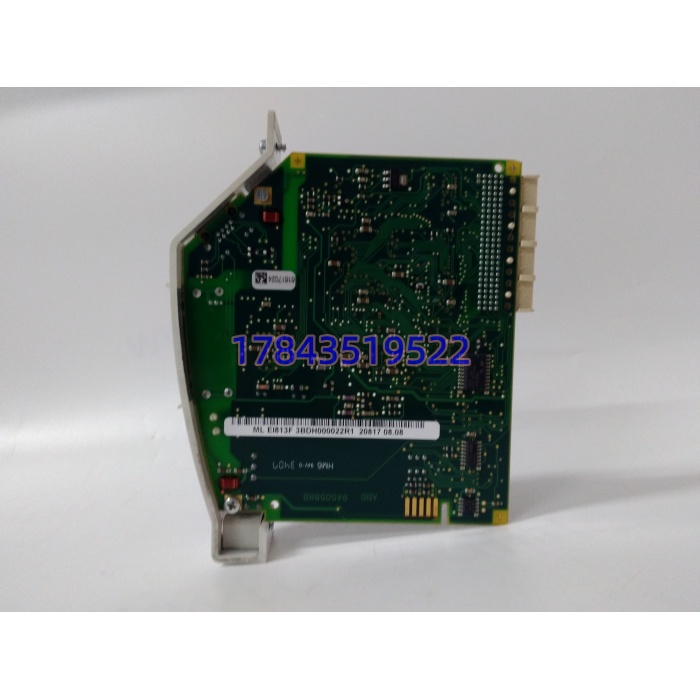

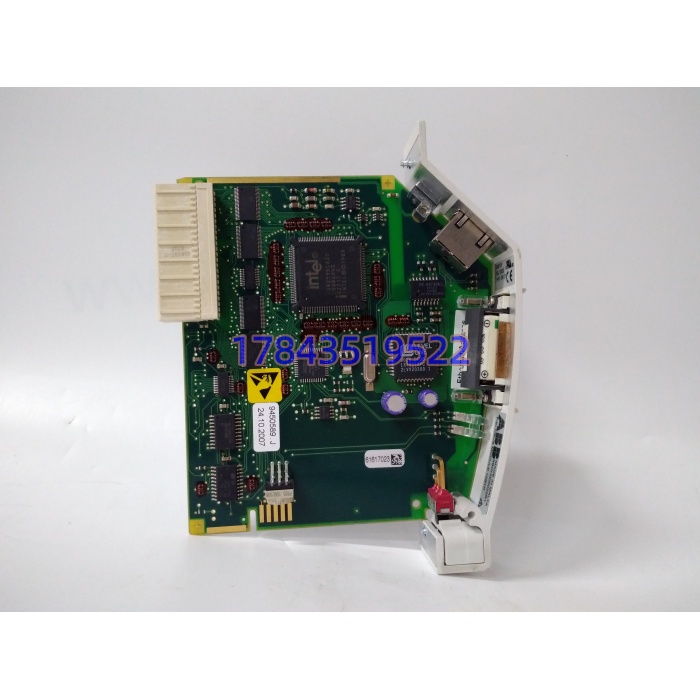

· 型号：EI813F
· 品牌：ABB
· 系列：Freelance AC 800F
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块身份 | EI813F，订货号 3BDH000022R1 |
| 产品类型 | 10BaseT 工业以太网接口模块 |
| 所属系统 | ABB Freelance AC 800F（搭 PM802F / PM803F） |
| 网络接口 | 2 × RJ45（10BaseT，支持冗余/网络分离） |
| 通信标准 | IEEE 802.3 |
| 传输速率 | 10 Mbit/s（注意：不是 100M，别按现代交换机口预期） |
| 协议栈 | TCP/IP、Modbus TCP（主/从可配） |
| 最大节点 | 官方资料标 32 台设备级联参考值 |
| 内部总线 | 32 位数据总线 + DMA 直访，降 CPU 负载 |
| 供电 | AC800F 背板 24 V DC，典型 2.5 W，无独立电池 |
| 软件要求 | Control Builder F V7.1 SP2a 及以上 |
| 诊断 LED | Link（黄）/ Act（绿）/ 部分批次含故障指示 |
| 机械尺寸 | 28 × 125 × 155 mm（W×D×H），约 0.15 kg |
| 安装 | AC800F 机架 DIN 导轨插入式 |
| 工作环境 | -20 ℃ ~ +60 ℃（运行），5–95 % RH 无冷凝，IP20 |
| 认证 | CE，EN 61000-6-2 工业 EMC |
产品介绍
从维护者视角切：AC800F 小 DCS 柜里 PM803F 自己带的那颗网口往往被工程师站和 800xA 占满，现场还要把老 S7-300、智能流量计、空压机 PLC 的 Modbus TCP 拉进来，第一反应就是插 EI813F——它不跑 PID，只做”背板变量↔以太网报文”的搬运工，DMA 扛着帧，PM803F 的扫描周期不会被通信中断拽垮。在某个水泥磨 PLC 改造项目里碰过：原柜没配 EI813F，PM803F 用自身集成口轮询 22 台 ACS550，CPU 负荷 81%，把通信卸到 后掉到 47%，Modbus 超时从每天十几次变零。
供应链上它是典型的”窄件已退场”——ABB 原厂侧 随 AC800F 平台进入 Legacy，渠道多标”已停产 / 存量备件”，2026 年现货以拆机翻新和 New Surplus 为主，价 800~2600 元浮动。 新项目当然选 AC 800M + CI871 或更现代的 PN 接口；但存量 AC800F 站硬换以太网架构要动 Control Builder F 硬件树、800xA 通信库和老授权，工程费是单卡 20 倍以上。留 1 件原厂批次近 5 年内的做 A 类冷备，比停一次磨机系统重做网络划算得多。严格来说，它只在 Control Builder F V7.1 SP2a 以上组态里直插认板，跨到 V9 或 800xA 高版本需核对 GSD/设备库，不是”插上就行”。
应用场景与库存策略
挂掉的表现很阴：PM803F 自身网口还通（工程师站能下程序），但 那对侧 22 台变频器反馈全灰，操作工看的是”单机自控”假象，磨机跳车保护该动不动就晚半拍。
- 水泥/矿山磨机 站：每面柜备 1 件冷备，原厂或授权翻新，库龄 ≤5 年，半年联机读 Modbus 寄存器自检。
- 石化罐区小 DCS（ + 雷达液位）： 通道 A 接 HMI 网、通道 B 接第三方 PLC，非它不可（PM803F 原生口数量不够隔离），A 类备件，安全库存 1 件/每 3 在线机架。
- 造纸线传动群控：建议供应商 VMI 代管，再订货点 = 在线机架数×0.3 向上取整。
- 老电厂辅机 改造：可容忍 4h 停机，自身零库存但合同锁 72h 发货违约条款。
- 院校实验台 教学：别囤，留 1 件样片即可，主系统迁 USB-以太网网关。
真实案例：2023 年西南某水泥厂生料磨， 柜 的 Port B 收发器疲劳，16 台 ACS550 转矩反馈丢帧，DCS 画面”运行”灯仍绿（来自硬线 DI），实际 2 台已堵转。库存系统””有 1 件，到货是 EB801F 扩展总线卡（外形近似插错槽不认）。从重庆保税仓调 3BDH000022R1 原厂 2019 批次全新余料，专车 5 小时，停机 6.5 小时，按磨机台时折机会成本约 14 万。之后 ERP 主编码锁” 3BDH000022R1″全称，EB801F 单列，互代关系清零。
