描述
产品详情

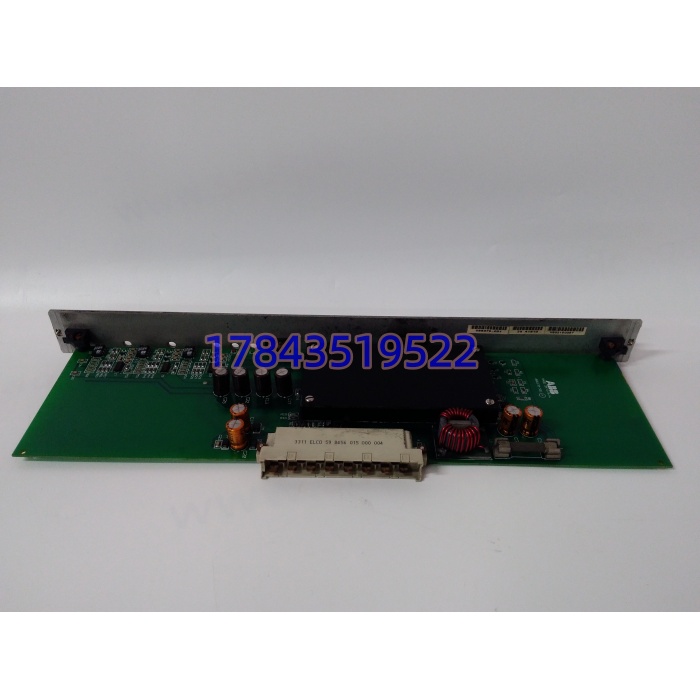

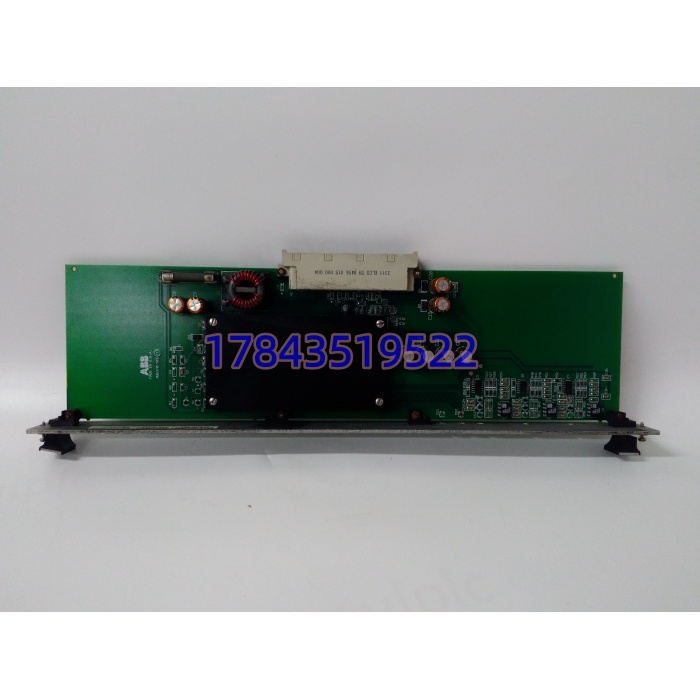

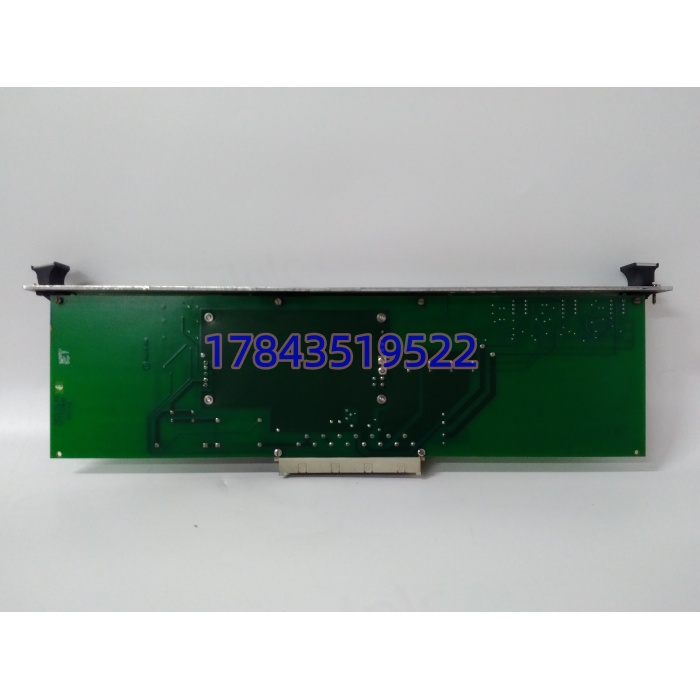

· 型号：ECPSR086370-001
· 品牌：ABB
· 系列：ECPSR（PWA R.O. +15V, -15V）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | 双极性控制级稳压电源板（PWA） | 非外供 DIN 导轨电源 |
| 常见短写 | 086370-001 / ECPSR 086370-001 | 采购单别只写 086370-001 防串货 |
| 输入电压 | 18–30 V DC，标称 24 V DC | 由上级 24 V 控制电源馈电 |
| 输出 | +15 V DC ±2%（≤2 A）、-15 V DC ±2%（≤2 A） | 双轨合计约 60 W |
| 纹波噪声 | <50 mV pp 满载 | 伺服编码器/运放参考敏感 |
| 调节方式 | 线性串联稳压（非开关） | 低噪声但需散热片对流 |
| 保护 | 每轨电子限流、过压钳位、热关断自恢复 | 见 |
| 安装 | 欧卡 PCB 边连接器 + 机械压片，柜内导轨/底板安装 | 非 35 mm DIN 直插 |
| 冷却 | 对流+板载散热片，无风扇 | 密闭柜需核算温升 |
| 工作温度 | 0 ~ +55 ℃（环境） | 存储 -25 ~ +70 ℃ |
| 湿度 | 5~95% RH 非冷凝 | — |
| 涂层 | 工业级三防涂覆（conformal coating） | 批次间厚度有差异 |
| 指示 | 无前面板 LED，靠上级 PSU/自检判态 | 坏起来是“模拟量飘”不是“灯灭” |
| 适用平台 | ABB HKQCS、IRC5/S4C+ 部分电源子板、老 Infi90/Net90 模拟前端 | 严格来说不以单板出 SIL 证书 |
| 物理 | 约 160×100 mm 欧卡级，重约 1.5 kg（含包装） | 裸板约数百克，以铭牌为准 |
产品介绍
从维护者视角切：ECPSR086370-001 是那种“BOM 里被写成电源模块，到货发现不是 DIN 导轨 PSU”的件——上次有个项目采购按 24 V/8 A DIN 电源询 ABB，代理发来这块 ±15 V 欧卡板，验收员拒收，停机等件多耗四天。它的存在意义不在对外供电，在给伺服运放、编码器接口、±10 V 模拟量前端当“干净的双极性参考源”；现场实测发现，这块板老化时不是直接掉电，而是 -15 V 轨纹波从 30 mV 爬到 80 mV，下游机器人轴定位偶发 ±0.02 mm 抖动，查 PID 查半天查不到根。
供应链上这件属于停产尾期 A 类隐蔽件：ABB 对 086370-001 已归到 ECPSR 老电源板保障线，原厂新件基本走特殊订货或库存清零，国内 MRO 商“500 件现货”多是拆机/库存老批号，价格从几百到上万都有（视是否带 HKQCS 标签和涂层状态）。 TCO 不在板子钱，在“伺服放大器参考源飘了导致整机定位超差”的隐性废品成本。严格来说，它只在上级 24 V 馈电稳定、且双轨负载不超 2 A/轨时继承标称 ±2% 稳压精度；拿普通 24 V 开关电源直接替双极性 ±15 V 线性板，运放共模基准会歪，别信“都是供电差不多”。
应用场景与库存策略
控制级双极性电源最阴的故障是“系统不报任何电源报警，但模拟量低频漂、机器人零点偶尔跳、LVDT 零位歪”，示波器挂 AI 卡端看不出，得扒到这块 ECPSR 板的 TP 点量 -15 V 纹波才露馅。
- ABB 机器人控制器（IRC5/S4C+ 老款电源子架）：每柜 1~2 块供伺服控制级；建议按“每 3 台同型控制器留 1 件冷备+中心库 1 件”锁同涂层同修订，不备无涂层老批。
- HKQCS 高精度控制柜（冶金/线缆张力控制）：±15 V 给运放和应变片桥路参考；建议供应商 VMI 1 件，且入库前做“双轨空载+2 A 假负载纹波”测试再封库。
- 老 Infi90/Net90 模拟前端延寿项目：若现网模拟量卡仍吃内部 ±15 V 总线，按“现网电源板数+1 件/每 4 柜”做 LTB 心态囤；新项目别再选这架构，直接上 S800/AC 800M 外供 PSU。
- 多机共享池：CMMS 编码必须带完整“ECPSR086370-001”+“PWA R.O. +15V -15V”属性，只写 086370-001 会和 ABB 其他 086370 系（如有）混；集团内调拨前先确认涂层与 PCB Rev 字母。
- 改造过渡：现网若已迁 IRC5 新型开关电源架构，这块板自然退呆滞，别闭眼补库。
真实案例：某 2021 年汽车焊装线 S4C+ 控制器，夜班机器人 6 轴偶发“校准偏移”报警，重标定后隔几天又来，换伺服放大器、查接地都无效。库存写“ECPSR 电源板有 1 件”调来是普通 24 V DIN 电源（采购上轮串货残留），插不上。代理从厦门调 ECPSR086370-001 拆机件 3 天到，上机前没测纹波，结果 -15 V 仍飘，第二次换原厂库存老批号件恢复，前后误工期 5 个夜班，按焊装线节拍损失约 40 万。事后把 BOM 锁成“ECPSR086370-001 / PWA R.O. ±15V / 涂层批号存档”，并把“双轨纹波<50 mVpp”列入机器人柜年检必测——线性电源板不是亮了就健康，是纹波在中线才算活着。
