产品详情

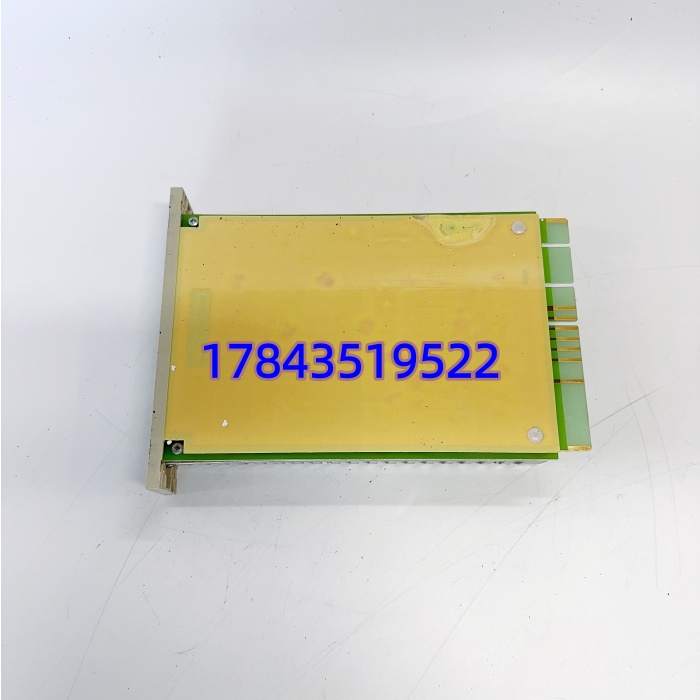

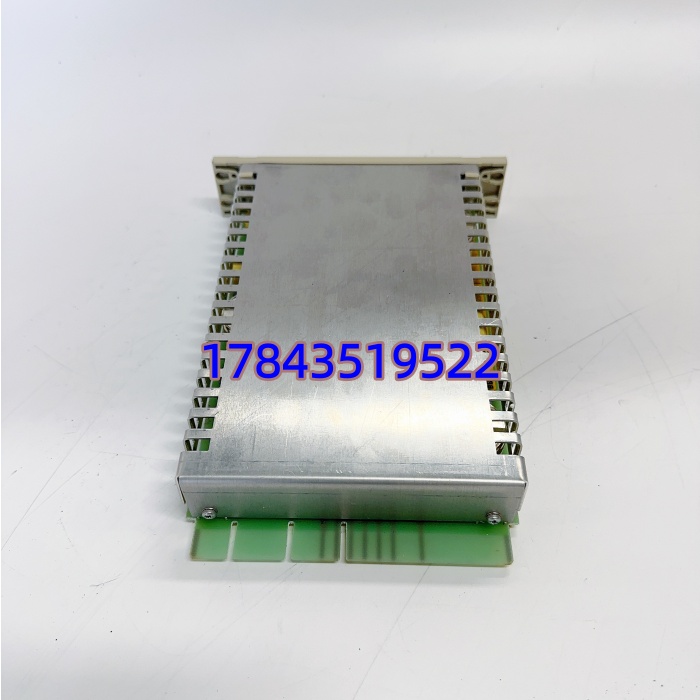

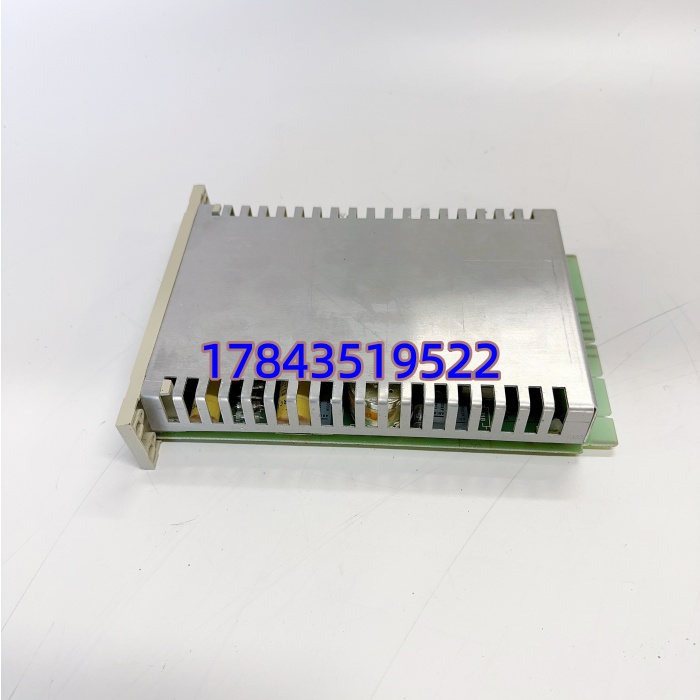

· 型号：E3EP（HENF315276R1）
· 品牌：ABB
· 系列：SDCS 励磁及驱动系统 E3 系列机架配套电源/接口板（与 SDCS-CON-2、SDCS-IOB、AIOC 等共用 E3 机架）
规格参数
- ABB 型号：E3EP
- 物料/订货号：HENF315276R1（部分旧目录仅标 HENF315276，R1 为现行版）
- 板卡类型：E3 系列机架电源供给及内部接口板，为 SDCS 控制机架背板提供稳压逻辑电源并完成总线预置
- 适用系统：UNITROL 5000 励磁装置（SDCS 架构）、ADS/DCS500 系列带 E3 机架的驱动柜
- 输入电源：直流 24V DC（允许范围通常 18–30V DC），取自柜内控制电源或外接 220V AC/24V DC 开关电源输出端
- 背板输出：+5V、+15V、-15V 等多路稳压（按 SDCS 机架规范），总输出功率需核对具体 SDCS 配置负载
- 保护功能：输入反接保护、输出过流/短路保护，故障时有 LED 指示（PWR / FAIL）
- 状态指示：板上 LED 显示电源正常(OK/Green) 及故障(Red)，便于柜门不开盖初判
- 安装形式：PCB 边缘连接器垂直插装于 E3 机架指定电源槽位（非独立盒体），通常与 E3EB（扩展电源）配合使用
- 冷却方式：传导散热 via 机架背板，依柜内风道
- 工作温度：0 … +55℃（IEC 61131-2工业级），存储 -25 … +70℃
- 物理尺寸：约 120×160mm（依批次，以实物为准）
- 兼容替代：HENF315276R1 与早期 HENF315276 版通常可直换，须确认机架内电源槽位编号及跳线设置一致；不同 E3 前缀(E3EB/E3ES)不可互替
- 认证：CE，符合 EN 61010-1/ IEC 61131-2（具体以板面标识为准）
产品介绍
E3EP 是 ABB SDCS 励磁/驱动控制机架里的电源供给板——它把外部 24V DC 控制电源转换成机架背板所需的多路逻辑电压，让 CON-2、IOB、AIOC 等板卡能正常工作，同时参与内部总线初始化和电源监控。简单说：这板子不”跑程序”，但它断电整个机架所有卡都失电，系统直接宕机。
和独立 DIN 轨开关电源不同，E3EP 是机架内专有插板，输出轨电压、短路保护阈值按 SDCS 背板规范设计，插进指定槽位自动与背板匹配。我在现场见过把外部 24V 电源故障误判为 CON 板坏——量背板无 +5V 才发现 E3EP 上一只输入保险熔断。这种板子单价不高但属于”系统心脏供血”，老装置建议留一块安全备件。有一点要注意：E3EP 只负责稳压分配，外部必须有合格 24V DC 开关电源供电，它本身不是 AC/DC 变换器（除非你柜内已配 220V→24V 开关电源）。
应用场景与行业案例
痛点切入：
我在现场碰过一回 UNITROL 5000 励磁柜报”Regulator Failure”，CON 板 PWR LED 灭，量外部 24V 开关电源输出正常但背板无 +5V。查下来 输入侧玻璃保险烧断（可能是浪涌），换新保险+ 后恢复。若当时有备板直接插上，十分钟搞定而不是等配件快递耽误开机。
典型场景：
- 火电厂/水电厂 UNITROL 5000 励磁柜 — E3 机架内主电源板，为 CON-2 + IOB + AIOC 提供背板逻辑电源
- 冶金大型直流传动(ADS/DCS500 带 E3 机架) — 控制机架电源供给，与 E3EB 扩展电源配合带多块 I/O
- 老线 MRO 备件置换 — 原厂 HENF315276R1 插入即识别，不需重标定或下装
- 励磁系统升级改造 — 更换老化 E3 系列电源板预防因电解老化致输出电压漂移引发误复位
真实案例：
西北某水电厂 2×50MW，励磁 UNITROL 5000，春检模拟失电试验后发现重启后偶尔”All Modules Missing”。反复试几次又能起来。追踪到 板上 +5V 测试点冷启动瞬间跌落至 4.65V（临界欠压复位阈值），老化电容致启动带载能力不足。夜班我带 HENF315276R1 新板过去：断电拔旧、插新、上电，连续五次冷热启均背板电压稳定在 5.02V，系统自检全绿。没改任何参数。老师傅说早该把这玩意儿列入年度轮换备件清单。有一点要注意：换完确认 OK LED 常亮且 CON 板 PWR LED 同步亮起，必要时测背板 +5V 是否在 4.90–5.10V 范围。
