描述
产品详情

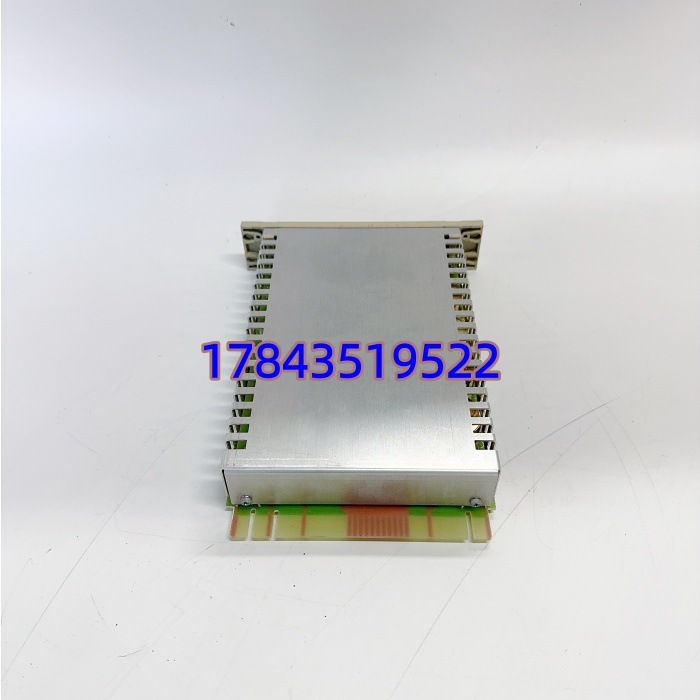

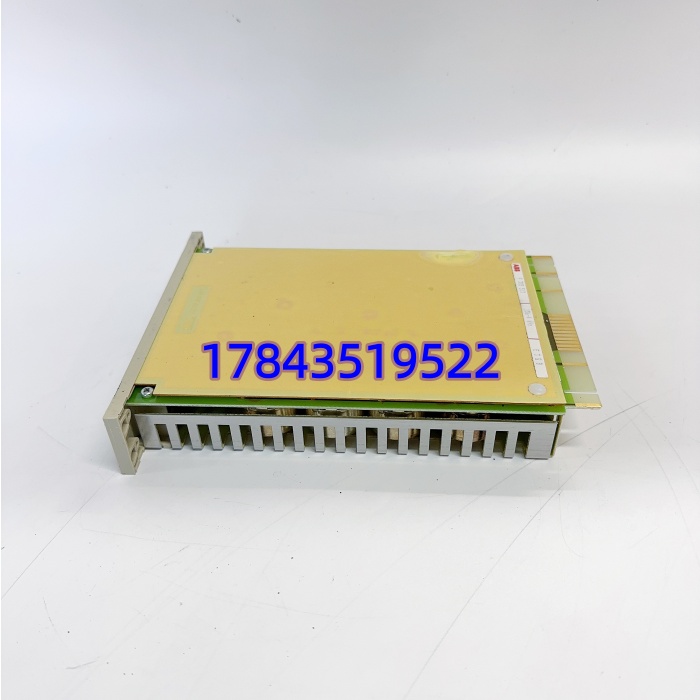

· 型号：E3EB（HENF315129R1）
· 品牌：ABB（原 Bailey Controls INFI 90 / Symphony）
· 系列：INFI 90 E3 System — E3 Expansion Bus / Event Bus Module for E3 Rack（非 S800 / 非 AC 800M）
规格参数
- 完整件号：HENF315129R1（ABB Bailey INFI 90 Symphony E3EB Module）
- 模块类型：E3 机架扩展总线/事件顺序记录总线模块（EB — Expansion / Event Bus）
- 安装位置：INFI 90 E3 机架指定 E3EB 槽位（通常紧邻或指定槽，依机架类型 BRC300/BRC400 而定，不可随意换槽）
- 供电：由 E3 机架背板总线供 5 V DC（典型 <2 W），不需外接 24 V
- 通讯功能：承载 E3 机架内模件↔控制器及模件间扩展总线报文，传递 SOE 时间戳、I/O 扫描数据、模件状态
- 状态指示：前面板 LED — PWR（电源）、RUN/ACTIVE（运行）、ERR/FLT（故障）、BUS 活动指示灯（依具体 Rev. 可能有 TST/DIAG）
- 硬件接口：背部金手指连接 E3 机架背板总线；前面板无现场接线口（纯背板模块）
- 固件/EEPROM：板载固件版本需与机架内 BRC 控制器及 Composer / INFI 90 Configurator 工程库版本兼容——跨代混用可能报”Module ID Mismatch”
- 物理尺寸：标准 INFI 90 E3 单槽宽模块，约 15.2×30.5 cm（含面板），重 ≈0.4~0.6 kg
- 工作环境：0 ~ +60℃（运行），-40 ~ +85℃（存储），5~95% RH 无凝露
- 防护等级：IP20（柜内安装）
- 认证：CE、UL、cUL、符合 IEEE 472（浪涌抗扰度，依具体批次）
产品介绍
E3EB 不是 I/O 卡，也不出 4–20 mA——它是 INFI 90 Symphony E3 机架里的”神经中枢”之一，负责把 BRC300/BRC400 控制器跟机架上所有 I/O 模件（如 IMFEC/IMASI 等）连起来，并同步 SOE 时间标记。没了它机架所有 I/O 跟控制器失联，相当于整面柜子变哑巴。
有一点要注意：E3EB 必须插在 E3 机架指定的 E3EB 槽位（通常槽 1 或依 BRC 类型标注），乱插不识别。换新时固件 EEPROM 版本尽量跟原板一致或在工程软件 Composer/INFI 90 Configurator 兼容矩阵内——版本差太大会报模块不匹配，严重时需离线更新硬件库再下装。另外它跟早期 INFI 90 非-E3 机架（Harmony 旧型）不通用，买前核对机架型号是 BRC300/BRC400 E3 Rack。
应用场景与行业案例
我在老电厂 DCS 改造碰过 板载 EEPROM 老化导致随机”E3 Bus Timeout”，所有 I/O 周期性闪断又自恢复——查了一上午以为是接地问题，最后替换 才稳住。这种间歇故障最磨人，建议运行超 15 年的装置留块测好的备件。
典型场景：
- 火电/核电 INFI 90 Symphony DCS：BRC300/BRC400 控制器所在 E3 机架必配 ，支撑全架 I/O 扫描与 SOE。
- 石化老装置 Bailey INFI 90 系统：辅机控制柜 E3 机架扩展通讯，兼容原有 HIS/MCS 工程站。
- 造纸/冶金早期 DCS 保留 INFI 90 区段：老系统不停产维护，原位更换故障 。
- MRO 备件库：针对已停产 INFI 90 部件做 NOS（New Old Stock）或 Refurb 储备。
真实案例：北方某 200MW 自备电厂 INFI 90 Symphony 系统，#2 炉 E3 机架 运行 18 年后偶发 ERR 灯亮、I/O 全架短暂离线（约 3~5 秒/次，日频 2~3 次）。DCS 历史无明确模件故障只报”Bus Timeout”。计划窗口断电→拔旧 →插提前测过固件匹配的备件 HENF315129R1→上电 RUN 灯常亮→I/O 全架在线恢复，此后再无闪断。老师傅说早知这么简单该五年前就换，不用忍这毛病。
