描述
产品详情
· 型号：DYSF118B
· 品牌：ABB（Bailey Infi 90 / Symphony Plus）
· 系列：INFI 90 Open / Symphony Plus — DY-Series Digital Output Sub-Module（Part No. 61430001-XG）
技术参数
| 参数项 | 规格值 |
|---|---|
| ABB型号 | DYSF118B |
| 部件号(Order Code) | 61430001-XG（B版硬件修订，XG为特定批次/选项标识） |
| 适用系统 | ABB INFI 90 Open（Harmony / INICTUS 总线）、Symphony Plus（via legacy I/O compatibility mode） |
| 安装位置 | 插接于 DY 系列数字输出主模件（DY04 / DY11 / ICT03-DY 等）指定子模件插槽；或装入专用子模件机架（依配置） |
| 模块类型 | 数字量输出子模件（Sub-module / Satellite Module），非独立 CPU 模件 |
| 输出类型 | Form B（常开/常闭依具体 DY 主模件组态）— 通常为电磁继电器或分组固态输出 |
| 输出通道数 | 依 DY 主模件寻址通常为 8/16 点一组（DYSF118B 为对应 DY 单组输出子板，具体点数参照主模件手册） |
| 触点额定负载 | 阻性负载：2 A @ 250 VAC / 30 VDC（继电器型）；固态版降额至 0.5–1 A |
| 熔丝保护 | 每组输出带可更换熔丝（通常 3AG / 5×20 mm 快熔，额定依负载选型） |
| 隔离 | 现场侧↔逻辑侧 光耦隔离（由 DY 主模件提供系统侧隔离），通道组间共电源 |
| 状态指示 | 每通道 LED（ON = 输出激励），子板 RUN / ERR 指示 |
| 响应时间 | 继电器型 ≈ 10–15 ms 吸合/释放；固态版 ＜1 ms |
| 供电 | 由 DY 主模件通过背板供给 +5 VDC（逻辑）及现场辅助电源（依负载类型需外部 24 VDC / 120 VAC） |
| 工作温度 | 0 ℃ ～ +60 ℃（柜内安装，IEC 61131-2 Class 1） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 认证 | CE / UL 508 / CSA / IEC 61010-1（依具体 DY 主模件系统认证） |
| 物理 | PCB 金手指插座式，带面板固定螺钉/卡扣，约 100–150 mm 长 |

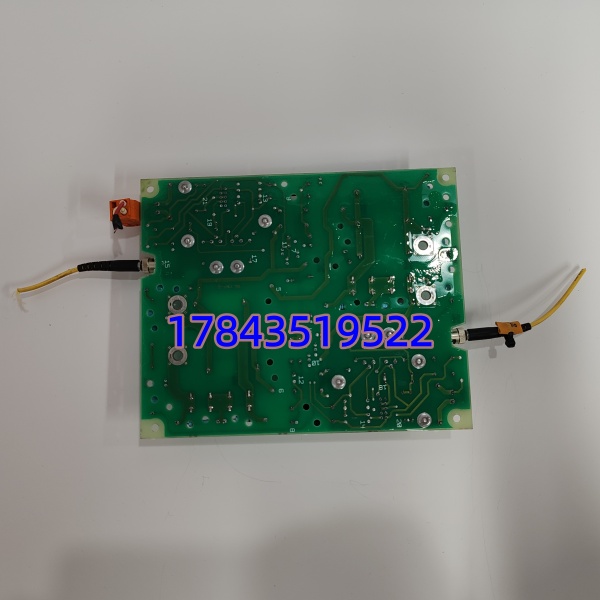

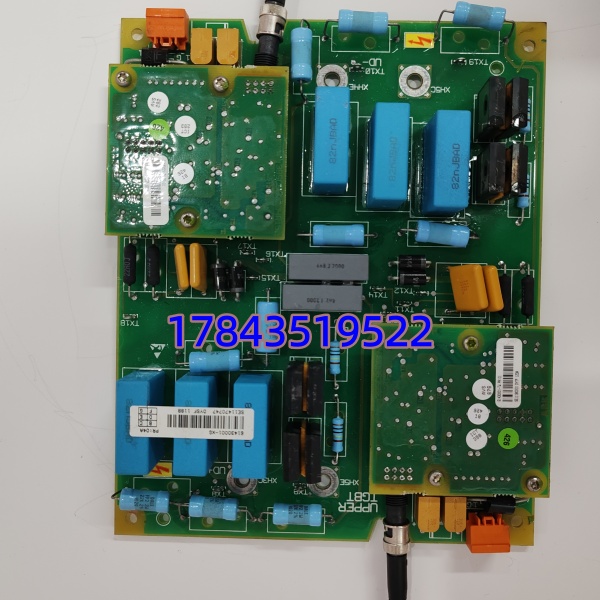

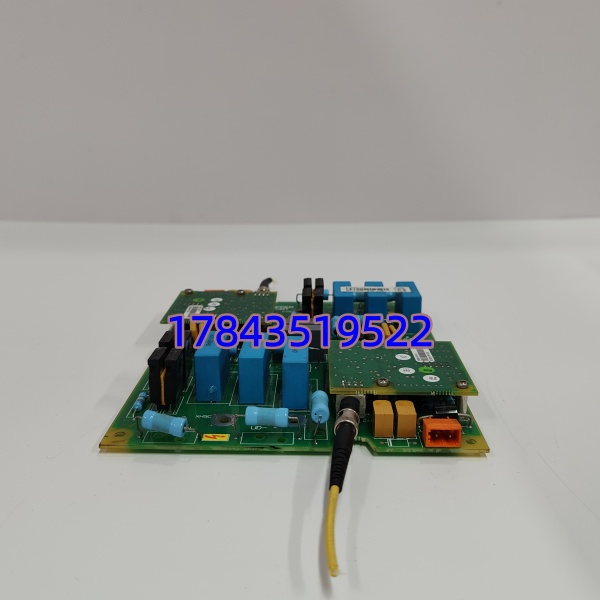

产品介绍
电厂 DCS 改造或消缺时最常见的场景：INFI 90 系统某个 DO 点现场不动作，CRT 上强制输出灯亮但现场没电——八成是 DYSF118B 子板上对应组熔丝烧了或继电器触点氧化，少数情况是子板金手指氧化接触不良。换块新 DYSF118B（或仅复位熔丝）比怀疑通讯、卡件、甚至查 DCS 数据库快得多，因为它物理上就是最靠近现场的”最后一环”。
对仪控采购的价值很清楚：一是和老 DYSF118A 针脚兼容，热插拔换（先切主模件至 Force Off / Manual 防误动）基本不改组态，停机窗口压到 5 分钟内；二是国内 INFI 90 备件商通常有测试库存，原厂新订交期 12–20 周且部分地区进入 Legacy Phase-Out，抢修别赌原厂。提醒两个坑——① 确认您现用主模件是 DY04/DY11 还是 newer ICT 系列（部分 Symphony Plus 新机架用 ICT DO 模块而非 DY+DYSF 组合）；② 继电器型和固态型 外形一样但负载能力不同，买前确认现场负载是阻性还是感性（感性负载建议选继电器型并并续流二极管于负载侧）。
替换与升级建议
✅ 直接替换
- DYSF118A（早期 Rev）→ （61430001-XG）可直接插同 DY 主模件子槽替换，电气与引脚兼容，INFI 90 主模件固件 ≥ Rev C 通常无需改动组态，建议做个通道强制/释放测试确认动作正常。
- 同功能不同批次 （非 XG 后缀）→ 完全互换，XG 通常是制造批次/PCB 材质微调（如无铅工艺），功能一致。
⚠️ 软件兼容（需改硬件配置）
- 若现系统用 ICT03-DO（Symphony Plus 新 I/O 模块，不再用 DY+DYSF 架构）→ 功能可等效但需换整个 I/O 模块+端子基座+重组态地址映射，属系统局部改造（约 1–2 人日）， 不能直接替 ICT DO 模块。
- DY 主模件固件极老（INFI 90 pre-R3.x，1990s 早期）→ 个别早期 DY 可能不识别 B 版子板时序，建议先查 Harmony NPM 固件版本或咨询原厂兼容性公告。
❌ 硬件不兼容
- S800 I/O DO810/DO820、AC500 500BIO01 DO 部分 → 完全不同的 DIN 导轨 I/O，不能替 INFI 90 子板。
- 非 ABB Bailey INFI 90 系统 DO 卡 → 背板、总线、供电全不同，严禁混插。
若现有机架无对应 DY 主模件（DY04/DY11/ICT03-DY 等）或 INFI 90 电源/通信模件（NPM/NIS），仅凭 无法独立运行或测试。
常见问题解答 (FAQ)
Q1：这子板能直接换我柜里坏的 DYSF118A 吗？用改程序吗？
A：能直接插 DY 主模件子槽替换。建议先在主模件操作面或 CRT 上将对应 DO 点强制 OFF / 切 Manual，拔出旧板→插入 →恢复自动。Composer / INFI 90 工程一般不需改逻辑，但换完务必逐点强制确认现场负载动作正常（注意先确认现场设备处安全状态）。
Q2：继电器型和固态型怎么区分？我现场带 24VDC 电磁阀用哪种？
A：板体标签通常标 “REL” 或 “SSR”，也可看触点额定（继电器 2A/250VAC；SSR 通常 0.5A）。24VDC 电磁阀属感性负载，推荐继电器型并并在负载侧并联续流二极管（1N4007 类），SSR 型若用在感性负载需外部缓冲电路，寿命受影响。
Q3：是全新原装吗？有测试记录和质保吗？
A：我方可供全新原装渠道货或经通道动作+熔丝通断全检认证库存件（注明生产日期），随货附测试记录，全新件提供 12 个月质保（非人为损坏包换），COC 可按需提供。
Q4：交期多久？太原能发顺丰保价吗？
A：有库存通常 1–3 个工作日出库，太原可发顺丰保价。原厂新订一般 12–20 周且部分地区 Legacy Phase-Out，建议抢修项目先确认可发货批次。
Q5：现场 DO 点不动作但 DCS 上强制灯亮，一定是子板坏吗？
A：先查子板对应组熔丝（用万用表蜂鸣档）及现场负载电源——熔丝烧断是高概率。若熔丝好但无输出且 LED 不亮，试着把子板拔出重插（金手指氧化常见），仍无效再考虑更换 。交叉验证最快：把疑似坏子板移到同机架另一正常 DY 模件槽试动作。
