描述
产品详情

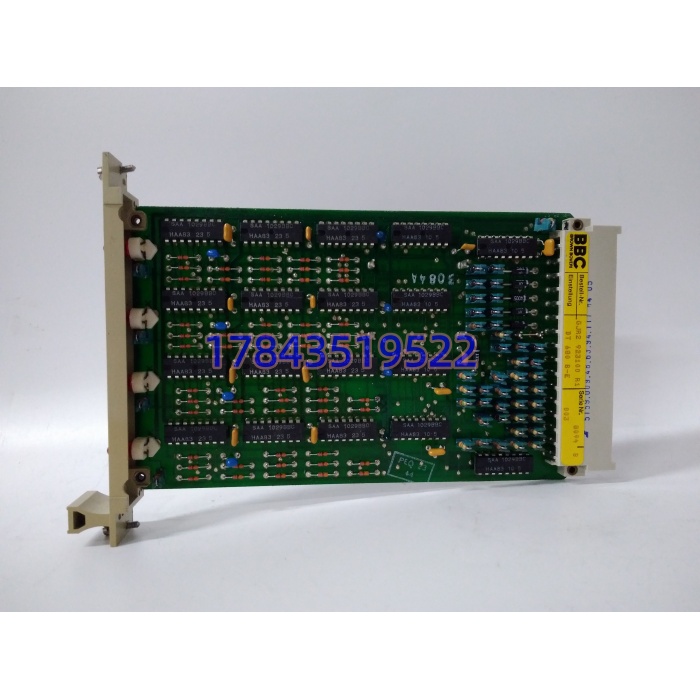

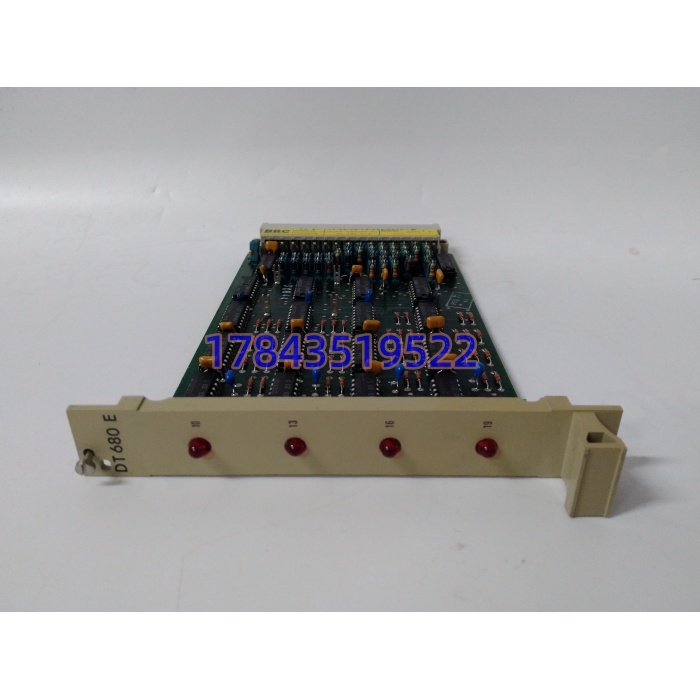

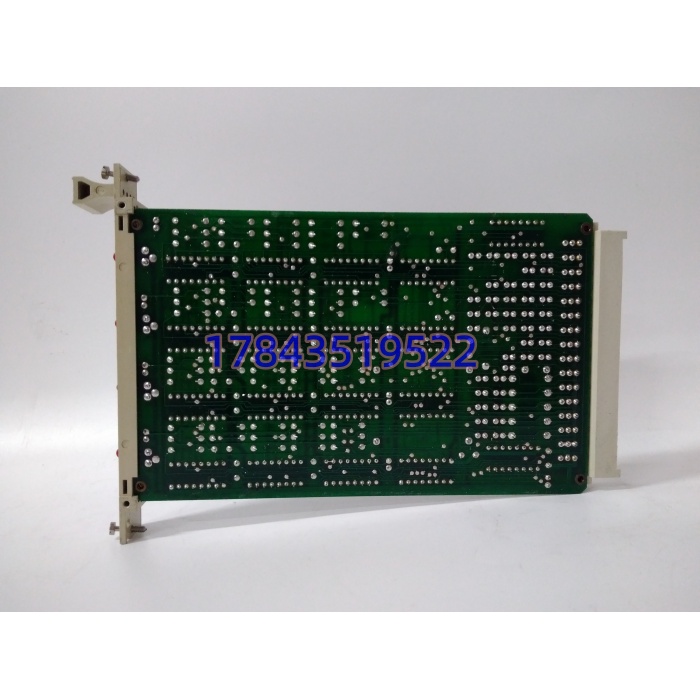

· 型号：DT680E / DT680B-E（部件号 GJR2923100R1）
· 品牌：ABB（Bailey Controls 继承线）
· 系列：INFI 90 / Symphony Harmony（DT680 家族）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 模块定位 | 控制+数字输出单元（DT680E 增强 / DT680B-E 基础） | 共享 GJR2923100R1 订货号 |
| 适配系统 | Bailey INFI 90、Symphony Harmony | 不进 AC 800M 底座 |
| 控制回路 | DT680E：最多 8 独立回路（PID/串级/比值）；DT680B-E：最多 4 回路基础 PID | 回路数由 PROM 固件定 |
| 处理器 | 16-bit 微处理器（E 型比 B-E 快约 30%） | 非 i960、非双核 ARM |
| 内存 | 程序 128 KB（可扩 256 KB）+ 数据 64 KB 掉电保持（锂电备份） | NVRAM 类 |
| 数字输出 | 继电器型：2–多路 Form C，250 VAC / 2 A 阻性；或 24 VDC 2 A 晶体管型（依后缀变体） | 具体点数以铭牌为准 |
| 模拟 I/O | 不直接带端子，经 INFI 90 I/O 卡（IM301/IM401 等）扩展 | 本体无 AI/AO 螺丝端子 |
| 通信 | INFI-NET（1 Mbps 同轴/光纤） + 可选 Modbus RTU | 非 Profibus DP 原生 |
| 供电 | 背板 5 VDC（≈2 A）+ ±15 VDC（≈0.5 A） | 不独立 24 VDC 取电 |
| 冗余 | 支持 1:1 热备（E 型原生，B-E 需配冗余卡） | 切主备不停机 |
| 指示 | 电源/通信/回路故障 LED + 操作站诊断码 | 无 HMI 屏 |
| 安装 | INFI 90 标准机架 3U，占 2 槽 | 非 DIN 导轨单体 |
| 工作温度 | -20 ℃ ~ +60 ℃ | 存储 -40~+85 ℃ |
| 认证 | CE / UL 508 / IEC 61508 SIL 2（典型配置） | 单模块不发 SIL 证书 |
| 重量 | 约 0.5 kg | 带前面板手柄 |
产品介绍
INFI 90 老机组里最容易被当成”普通 DO 卡”糊弄过去的，就是 DT680E / DT680B-E。但它不是 IM 系列纯 I/O 卡——本体带 16-bit 微处理器和 64 KB 掉电保持内存，能在控制站离线时兜底跑 4–8 个基础 PID 回路（比如辅机密封油压差、凝泵再循环阀位小闭环），INFI-NET 通了再把设定值交给 Harmony 主站统一协调。严格来说，DT680E 和 DT680B-E 共享 GJR2923100R1 这个 10 位部件号，区别只在固件回路数和运算速度，硬件 PCB 兼容；现场换件时把旧板 PROM 套件拔过来插上新板，E 型替 B-E 能跑但会空耗资源，B-E 替 E 型则 8 回路工程会被裁到 4 回路——这种”同号不同能”的坑，采购员只看 GJR2923100R1 下单必踩。
从 TCO 看，贸易商 DT680E 裸板报价 4k–9k 浮动，但 INFI 90 辅机柜若因它死掉，密封油压差闭环失效→轴封冒油→停机清轴封，单次非计划停机损失够买三十块。库存里留它，留的是”Harmony 控制站兜底回路备份权”，而且冷备件必须随板带旧 PROM 套件+跳线照片，否则 GJR2923100R1 裸板上电是块空壳，INFI-NET 里认不出节点。
应用场景与库存策略
火电辅机 DCS 里 DT680 类故障最阴：不是整个柜瘫，是某台凝泵再循环阀的本地 PID 在控制站切跟踪时”兜底回路没起来”，阀位卡在最后一次输出值，密封水压差慢慢偏，操作工在画面上看辅机状态全绿，直到轴封漏油报警才反查。这种缓变故障，点检抄表发现不了，必须靠 INFI-NET 诊断里”DT680 Loop Active”位比对。
- 电力·INFI 90 辅机控制柜（密封油/润滑油/定冷水小闭环）： 带 8 回路兜底 → A 类，单机组辅机柜现场冷备 1 块 E 型（带 PROM）+ 集团 N+1；B-E 型只在老工程里留 1 块同型互换，别用 E 型替 B-E 工程不重灌固件。
- 石化·Symphony Harmony 老装置顺控：阀门驱动继电器输出经 DT680B-E → 建议供应商 VMI 代管 1 块，自身零库存，合同写”GJR2923100R1 含 PROM 移植服务”。
- 造纸·传动辅控 INFI 90 老线：环境潮湿继电器触点易氧化 → 备件优先选晶体管输出变体，继电器型备件每 3 年通电动作测试。
- 排雷：网页把 写成”AC 800M Profibus DP 远程 I/O””3500/25 Keyphasor 卡””Radisys 容错模块””印刷套色检测卡”是跨品牌字符串嫁接（见 cxgongkong / plclegend / jlplc 对照 ），采购单必须写”ABB Bailey INFI 90 控制输出单元 “，收货核对 INFI-NET 同轴 BNC+背板 5V/±15V 取电+16-bit 处理器，防 AC 800M 卡或 3500 卡冒充。
真实案例：2019 年某 300 MW 机组 INFI 90 辅机柜，密封油压差阀（再循环）由 兜底 PID 控制。控制站 Harmony 切跟踪检修时， 没起来——查是板载锂电池 2.0 V 掉电，NVRAM 里回路组态丢了一半，阀位输出冻结在 18%。密封油压差跌到报警值，轴封渗油 6 小时才被发现。厦门调一块 裸板，把旧板 5 片 PROM 静电移装，热插拔替换（INFI 90 允许同节点热换但需先置柜”维护”），恢复。复盘：原板没坏，是电池衰+备件库里一块”全新 “裸板没带 PROM 不能即用，耽误了 40 分钟找旧 PROM。自此该厂把” 冷备板+PROM 套件同防静电盒”写进 ABC 规程，裸板不带 PROM 拒收。
