描述
产品详情

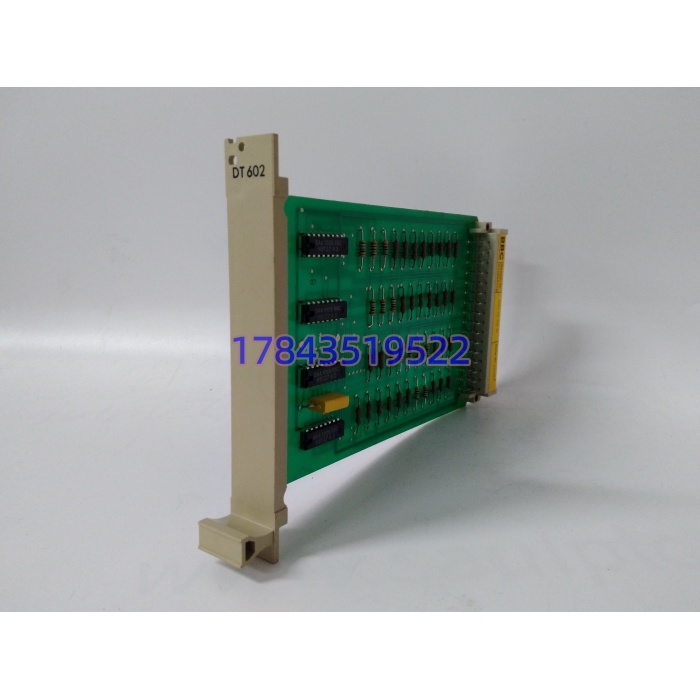

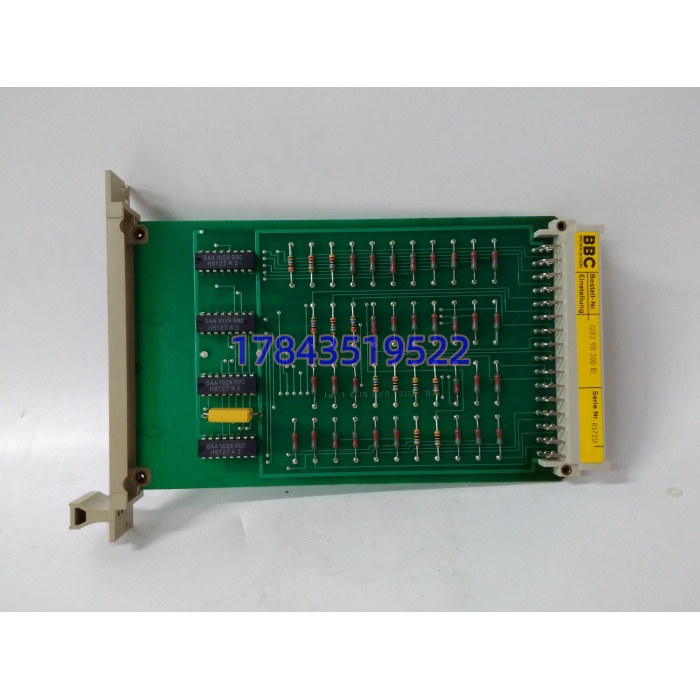

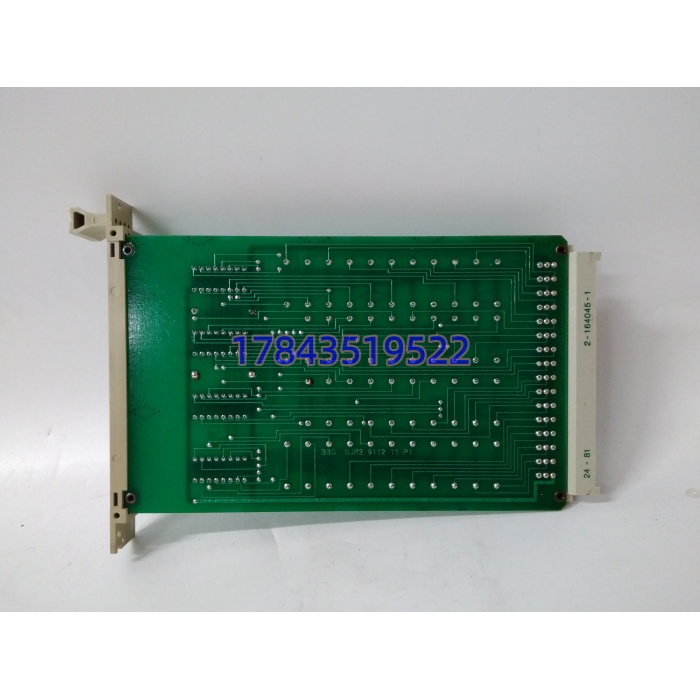

· 型号：DT602（GJR2911200R1）
· 品牌：ABB
· 系列：ProControl P14 / Advant 控制器功能模块
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品型号 | DT602 |
| 订货号 | GJR2911200R1（R0001 同物尾缀写法） |
| 模块类别 | 时序/延时功能模块（非 AI、非 DI/DO 通用卡） |
| 供电方式 | ProControl/Advant 背板总线 DC（典型 24VDC 经背板，不独立外供） |
| 延时设定 | 由工程站软件下装时间常数，硬件锁存；非面板拨码 |
| 响应特性 | 序列逻辑硬件级触发，不占 CPU 扫描窗（严格来说具体分辨率以原厂 P14 手册为准，公开资料未给 µs 级数值） |
| 物理尺寸 | 约 175 × 20 × 110 mm（长×宽×高） |
| 重量 | 约 0.38 kg |
| 安装形式 | ProControl 机架槽位，垂直安装，保留上下散热间隙 |
| 防护等级 | IP20（机柜内） |
| 工作温度 | 0℃ ~ +55℃（存储 -25~+70℃，依批次） |
| 状态指示 | 前面板 OK / 通信 LED |
| 热插拔 | 大多数 ProControl 配置下不建议带电插拔，可能误触序列跳变 |
| 产地标识 | 德国产批次多见 |
| 软件依赖 | ABB ProControl 工程组态工具下装参数 |
| 兼容机架 | ProControl P14、Advant OCS 指定槽位（非 AC 800M 直插） |
产品介绍
从 D 核心数据驱动切进来：老 ProControl 机柜里最容易被忽视的不是 AI 漂移，是”延时逻辑卡老了但没人发现”。DT602 不采信号也不驱动阀门，它只在顺控链里当那个”等 3 秒再发下一步”的硬件闸门。现场实测发现，汽机跳闸后润滑油泵延时停、冷却风机分级启、ESD 阀门错时关——这些毫秒到秒级动作若挪到 CPU 软逻辑里做，扫描周期抖动和通信重算会让顺序偏；DT602 把这类死时间锁在硬件层，背板掉电再上电，原延时常数还在。
它的供应链价值在”顺控不可重构”四个字。TCO 算起来，一张二手 DT602 报价几千到一万多，但把它省掉意味着把机组启停顺控重写成软延时——涉及 API 612/API 670 保护时序审计的业主根本不签字。某个自备电厂改造里碰过，P14 机架 DT602 电解电容老化导致延时从标定 5.0s 漂到 5.8s，润滑油泵多转 0.8s 没人察觉，直到年度继电保护传动用秒表对出来。事后把”时序卡延时抽检”写进 PM，备件从 0 张提到同机架 1 张冷备。
（注：网上把 GJR2911200R1 写成”温度变送器””16DI/16DO 通用卡””4AI 模拟量模块””变频器下沉输出”的，全是经销商 SEO 混词；以 ABB ProControl P14 时序/延时功能模块定位为准，采购技术附件必须附机架型号和原工程组态截图。）
应用场景与库存策略
时序卡最阴的故障模式：LED 全绿，顺控”能跑”，但延时悄悄偏了 15%，启停机顺序看着没错，保护配合其实已经越界——这种毛病不上秒表不发现。
- 火电汽机顺控：润滑油泵延时停、盘车投入前等待、冷却风机分级启动，非它不可因 P14 原机架槽位和顺控 FBD 地址绑定。建议在线机架每柜锁 1 张同固件冷备。
- ESD 阀门错时动作：泄压阶段多阀分级关防水击，延时精度归保护审计项。建议按 A 类件管理，Last-time-buy 不少于 2 张封库。
- 变电站保护配合：时间级差配合的延时节点（老 Advant 站点）。建议备 1 张周转件不拆封。
- 老厂辅机联锁：水泵群控启动错峰，防变压器冲击。建议供应商代管 1 张，合约 72h 直达。
- 海上/沙漠无人站：启停顺控不可软化场景。建议 VMI 托管。
真实案例：2019 年华东某 135MW 自备电厂，#2 机 ProControl P14 机架一块 延时漂到 6.2s（原 5s），汽机跳闸后润滑油泵按错时间停，盘车投入窗口错位，轴向摩擦声异常被巡检听见。查了一天，用校准信号发生器灌阶跃比对 3 张同型卡，只有这块超差。停机 11 小时换卡，按厂内核算净损 26 万。事后库存策略改为”P14 机架内 与 DTV 类时序卡合并建账，同柜 1:1 冷备 + 每季度秒表传动抽检”，并把”时序卡延时偏差 >2%”列为必换准则写进检修规程。
