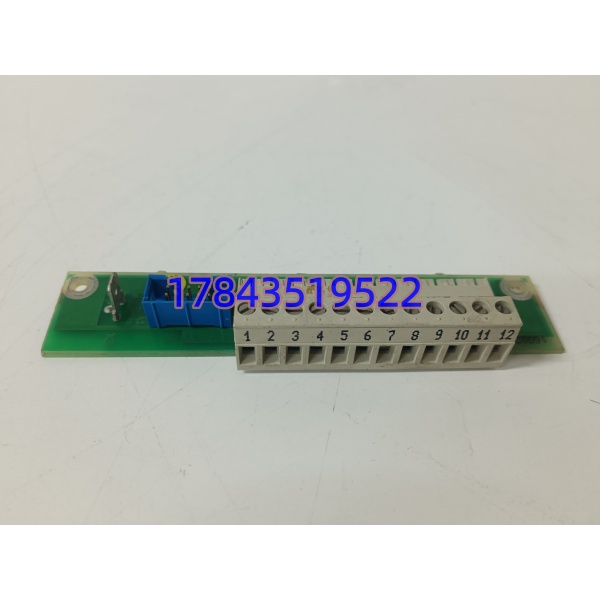

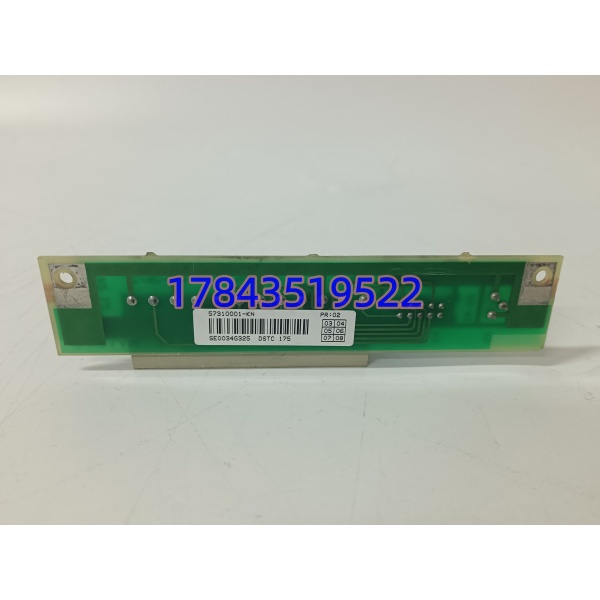

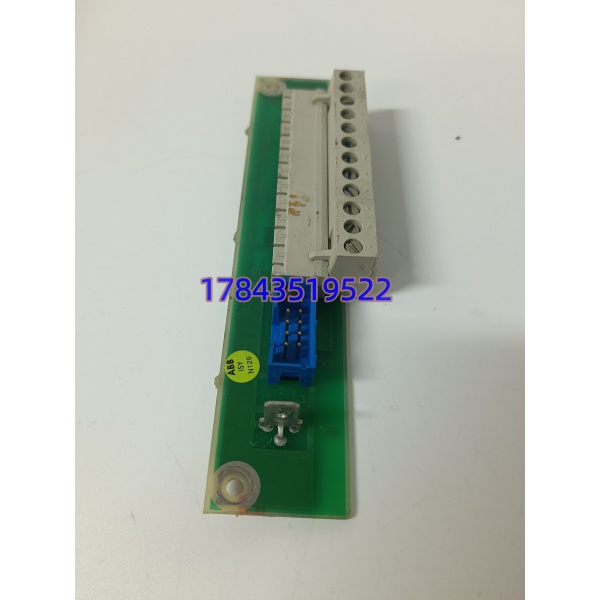

ABB DSTC175 57310001-KN | Advant Controller通信模块

描述

产品详情

· 型号：DSTC175（物料号57310001-KN）

· 品牌：ABB（瑞士，Advant OCS / Advant Master DCS）

· 系列：Advant Controller系列，AC450/AC400/AC110机架通信接口模块（MasterBus 300 / Advant Fieldbus Interface）

规格参数

• 模块类型：DCS通信处理器卡 / MasterBus 300接口模块，插控制器机架专用通信槽，非通用I/O
• 型号主代号：DSTC175，ABB内部物料号57310001-KN（KN为接口/变体代码，需核对/以原厂手册为准，常见为光口或电口配置）
• 所属平台：ABB Advant OCS / Advant Master DCS，配合Advant Controller AC450、AC400、AC110
• 供电方式：由控制器机架背板供5 V DC（典型），功耗需核对/以原厂手册为准（约2–4 W）
• 通信协议：MasterBus 300（专有串行总线，同轴或光纤介质），可桥接至Advant Fieldbus 100，兼容Modbus主/从需核对固件
• 接口类型：依变体——通常为1或2个MasterBus 300端口，BNC同轴（电口）或ST/FC光纤（光口，KN后缀常关联光口），需核对实物
• 处理器：嵌入式微controller专跑MB300协议栈、节点寻址、帧重传与诊断，不直接存用户程序
• 节点能力：MasterBus 300支持多节点拓扑（总线/星型/环型需核对），DSTC175通常作主站或中继，最大节点数需核对/以原厂手册为准
• 状态指示：前面板LED——Run（运行）、Err/Fault（故障）、Tx/Rx或Com（通信活动），上电后Run常亮或闪，Err灭正常
• 热插拔：支持有限热插拔；插拔时该通信卡离线，MB300总线短暂中断，但主CPU和其他槽继续运行。换前建议退相关I/O或保护压板
• 安装方式：插入式模块，锁定在Advant Controller标准单元机架通信槽（通常在CPU右侧存储槽旁），导轨加前面板螺钉
• 工作环境：0 ℃至+55 ℃操作，-25 ℃至+70 ℃存储，5–95 % RH无冷凝，IP20柜内
• 认证与标准：CE、UL，工业三级EMC，API/电站级DCS设计，需核对/以原厂手册为准
• 尺寸与重量：标准Advant模块宽约25–30 mm（单槽），深约200 mm，重约0.3–0.5 kg
• 配套部件：常与PM510/PM511主CPU、DSBB110A存储卡、PMA323BE协处理卡同机架；更换时需确保MB300节点地址和终端电阻匹配

产品介绍

DSTC175 57310001-KN是ABB Advant Controller机架里的MasterBus 300通信接口卡，专门给AC450/AC400主处理器接MB300系统总线。它插在控制器机架通信槽，背板供5 V DC，板载微controller跑MB300协议栈，一头连机架背板，一头通过BNC同轴或ST光纤（KN后缀通常光口）挂远程I/O站、GMD变频器、其他AC控制器节点。现场老DCS延寿时，这就是“神经干线”，MB300断一秒远程I/O全脱网，换它不用改柜体，插回原槽下载固件就行。

竞品同期多是通用串口卡或Profibus模板，但是ABB专有总线，时序和帧格式不开放，第三方卡插不进Advant机架。DSTC175前面板有Run/Err/Com灯，Err闪说明光口衰减过大或终端电阻丢，Com闪表示帧活动。我在现场遇到过水泥线原料磨AC450的DSTC175光口接收灵敏度下降，雨天湿度大时间歇丢远程I/O，换同物料号二手模块，重连后磨机顺控恢复，没停窑。

应用场景与行业案例

痛点切入：凌晨2点电厂给水泵层Advant AC450柜 Err灯红闪，Com灯停闪，MasterBus 300到远程I/O站全脱网，给水泵液耦反馈全—-，非计划降负荷调度催停机。原光口模块老化，等原厂说整体换AC800M要停炉两周、改背板和光纤。

典型场景：

• 火电/核电辅机DCS：Advant AC450主控，光口（KN）跑光纤环网连远程I/O柜（AO/AO/DI/DO），单模光纤抗电厂电磁干扰，热插拔换卡不停主CPU
• 水泥生料磨/回转窑传动：无齿轮磨机GMD变频器通过同轴电口连，跑顺控，通信卡专管高速转矩设定和状态字，光口上调度SCADA
• 石化常减压/催化裂化：老Advant OCS机架原装做主站，挂多个远程I/O站和旧Siemens S5通过网关桥接，备件换57310001-KN原装直插恢复总线
• MRO冷备件柜：EPC/电厂仪控班常年备一块 57310001-KN，定期上电测Run/Com灯，Err闪或光衰大时代换，避免全站DCS通信重构

真实案例：两年前在山西一个老自备电厂#3机给水泵层，夜班监件发现Advant柜的（57310001-KN光口）Err灯红闪，Com灯偶闪但远程I/O站3全脱网（液耦反馈全—-）。查光纤链路，发射端光功率正常，接收端灵敏度边缘。翻备件柜掏出块二手原装 57310001-KN（Power‑On Hours约2.4万，光口窗干净无划痕）。先通知值长退液耦自动切手动，机架支持有限热插拔——断机架24 V DC更安全（避免背板电弧），拔旧卡（其他槽断电），插新卡进通信槽锁紧，上电，PG连下载同固件/节点配置（节点地址3，终端电阻ON在首尾），Run常亮Err灭，Com闪，远程I/O站3数据回来。全程15分钟，没停给水泵电机。事后跟仪控说：通信卡别等Err常红才换，备一块冷备件在柜顶防静电袋，凌晨2点故障时先核节点地址和终端电阻再换，别在现场改网络拓扑。

常见问题解答 (FAQ)

• 是否支持热插拔？支持有限热插拔，但有风险。Advant机架设计成在线更换通信槽模块，拔会使总线短暂中断，该卡关联远程I/O全脱网（反馈—-），主CPU继续跑但可能进故障安全或报警。避坑：换前在DCS上退相关I/O自动或保护压板，最好断机架24 V DC更安全（防背板电弧），插新卡后Run常亮Err灭，Com闪说明总线恢复，再投自动。带电拔插别碰背板5 V排针。
• 停产替代方案？随Advant系列停产，原厂推AC800M+CI系列通信模块跑Profibus/Profinet，但机架、背板、协议全不兼容。作为备件维护，找同物料号57310001-KN原装二手/翻新是最快不停线方案。新改造才换AC800M，但要重做柜体、换光纤介质、改到工业以太网，工期按周算。
• 换模块会丢主程序或I/O映射吗？不会。存的是配置（节点地址、波特率、固maware），主用户程序、I/O映射在主CPU的DSBB110A闪存里。但换后总线离线，需下载匹配固件版本（Advant Builder里“Load Comm Firmware”），核对节点地址（通常1–32，不重复），终端电阻120 Ω必须在总线首尾（KN光口通常用光端盒终端，电口BNC需物理120 Ω电阻）。Run灯亮后测远程I/O数据不丢包再投自动。
• 怎么看成色和防翻新/光口老化？原装壳体灰白阳极氧化，铭牌激光刻 57310001-KN，不是贴纸。翻过看PCB光模块（KN后缀通常ST/FC光口），原厂收发器窗口无划痕无灰尘，生产日期码在芯片本体，超12年光衰可能大，MTBF标称>5万小时，这种放冷备别放主环网。上电测Run/Err/Com：上电后Err闪几秒灭正常，Com闪表示帧活动，光口用光功率计测发射>-10 dBm、接收>-20 dBm（需核对/以原厂手册为准）。
