描述
产品详情

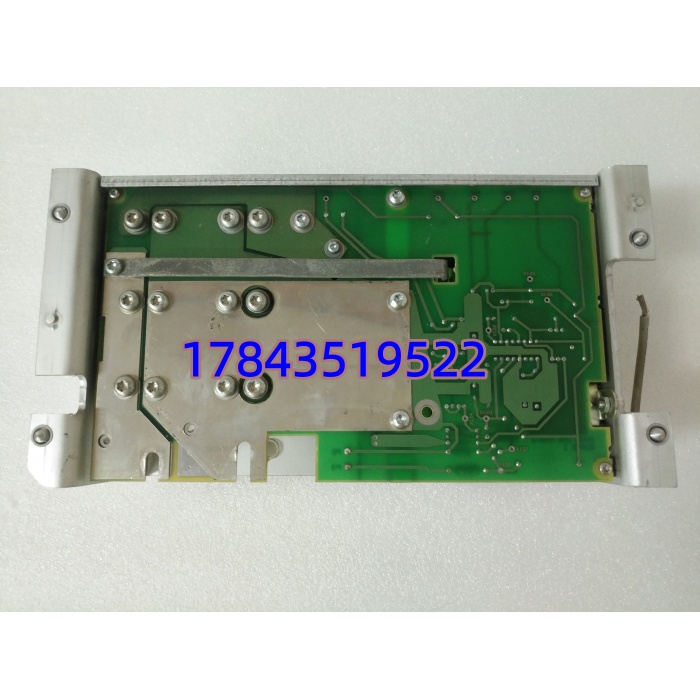

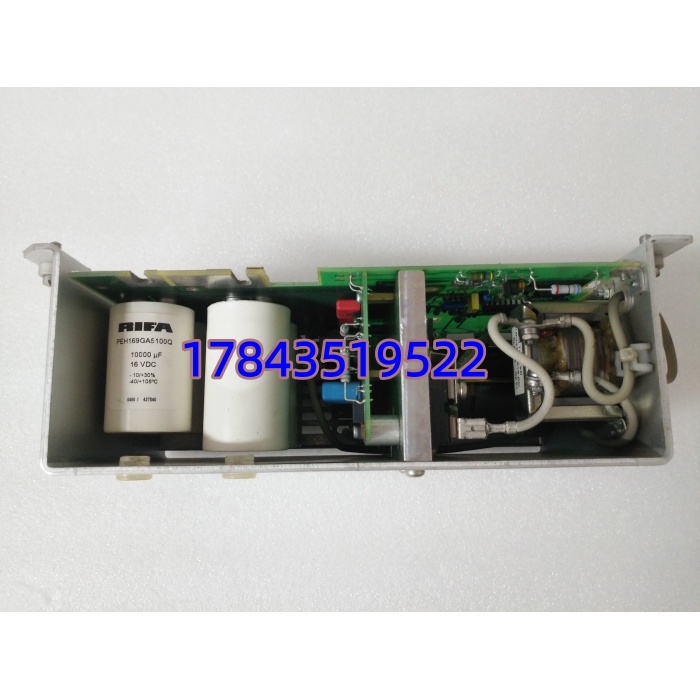

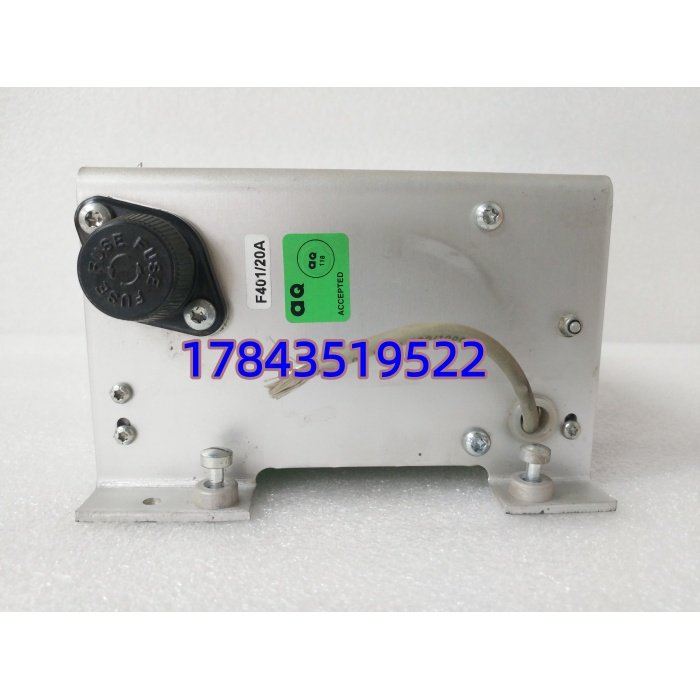

· 型号：DSSR122（物料号 4899001-NK，文献亦作 48990001-NK）
· 品牌：ABB
· 系列：DSSR 系列 DC/DC 电源模块 — 用于 Advant Master、AC 800F、Freelance 及 S800 I/O 机架 5V 逻辑供电
规格参数
- 模块类型：DC-DC 开关电源模块（Industrial DC/DC Converter）
- 输入电压：24 V DC 标称，范围 18～30 V DC，反极性保护
- 输出电压：5 V DC 稳压（±1% 典型），可调范围需核对原厂手册
- 额定输出电流：40 A 连续（峰值短时可达 ~50 A）
- 额定功率：200 W
- 输入电流（典型）：约 9～10 A @ 24V 满载
- 效率：≥ 85%（典型 88～90% @ 满负荷）
- 纹波与噪声：< 50 mVpp（典型 < 2 mVpp 依测试条件，以手册为准）
- 隔离耐压：输入—输出 1500 V AC（1 min），输入/输出—机壳 1500 V AC
- 保护功能：输出过流限制（恒流/打嗝模式）、短路保护（自恢复或锁定依版本）、过温保护、输入欠压锁定
- 状态指示：前面板 Power LED（绿=正常，灭/红=故障/欠压）
- 冷却方式：自然对流（铝型材散热外壳），高温降额需留余量
- 安装方式：35 mm DIN 导轨（配适配器）或螺栓固定于 Advant/AC800 电源机架指定位
- 接线端子：螺钉端子（输入 L+/M、输出 +5V/0V、机壳 PE）
- 工作温度：-25 ～ +70℃（降额曲线依版本），存储 -40 ～ +85℃
- 湿度：5～95% RH 无凝露
- 防护等级：IP20（柜内安装）
- 尺寸/重量：约 238.5×162×72 mm（D×W×H），重约 2.3～2.4 kg
- 认证：CE、cULus（依具体版本），符合 EN 50178/ IEC 60950
产品介绍
DSSR122 4899001-NK 是 ABB 老一代 Advant Master / AC 800F / Freelance 系统常用的 24V→5V DC-DC 电源模块，专给控制器机架和 S800 I/O 背板供 5V 逻辑电——不是普通开关电源也不是 I/O 卡。它吃柜内 24V DC 动力母线，吐出干净的 5V/40A，带短路自恢复和 LED 诊断，比外挂第三方 5V 开关电源隔离更好、接线规范符合 ABB 机架设计。
有一点要注意：这货只出 5V DC，不能当 24V 现场电源用。老系统常见故障是输入 24V 端子氧化导致模块反复欠压重启——换件时一定顺手查输入端子压紧力矩。部分 Advant 机架也用 SDxxx 系列或 SD812/SD822 做 24V→24V 冗余，别搞混。
应用场景与行业案例
痛点切入
化工厂老 Advant OCS 系统，原配第三方 5V 开关电源纹波大导致 PM 控制器偶发看门狗复位，全线短暂失联。换成 DSSR122 后 5V 纹波降至 <50mV，再没出现不明重启——这种老机架对 5V 质量要求比你想的高，别贪便宜用杂牌替代。
典型场景
- 炼化/电力老厂 Advant Master — 为 Advant 控制器机架（PM/CI 卡）及 S800 I/O 背板提供 5V 逻辑电源，常配 N+1 冗余双 DSSR122
- AC 800F / Freelance 老系统 — 部分早期机柜采用 DSSR 系列而非 SD 系列做 5V 变换，需 1:1 替换
- 试验台/仿真台 — 需大电流 5V 稳供的 PLC 测试架，DSSR122 40A 裕量够带多块背板
- 停产系统延寿 — 原厂交期长或 EOL，二手测试件是主流替代，重点查电容鼓包
真实案例
某电厂除灰系统 Advant 机架 DSSR122 服役 16 年后 5V 输出跌落至 4.78V（阈值 4.75V），控制器偶报”Power Quality Warning”。大修窗口断电拆旧（记下输入线相序及 PE 位置），新模块 24V 上电 OK 绿亮、输出 5.02V，无需任何软件配置。老师傅说：”电源模块十六年才换，备件柜里该常驻一块——比临时找原厂快。”
