描述
产品详情

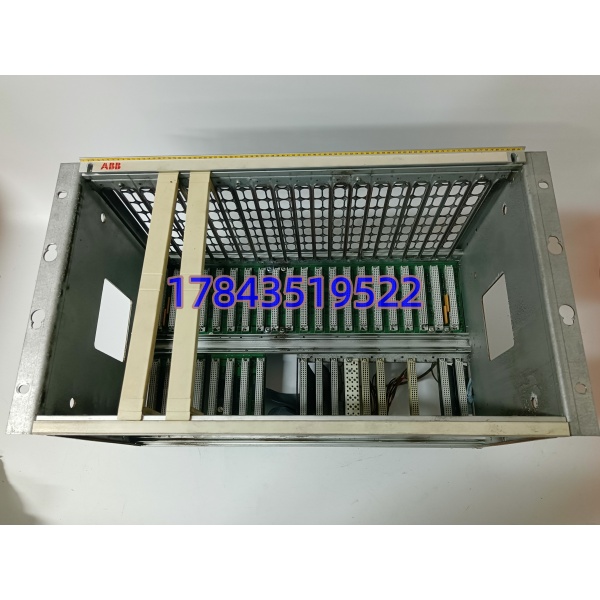

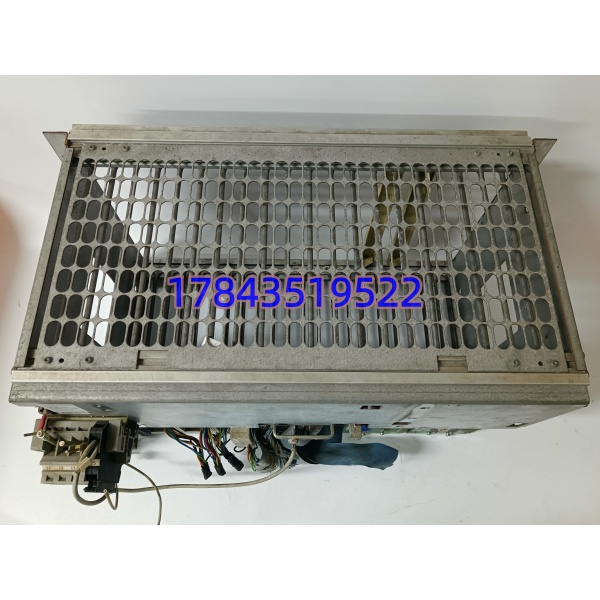

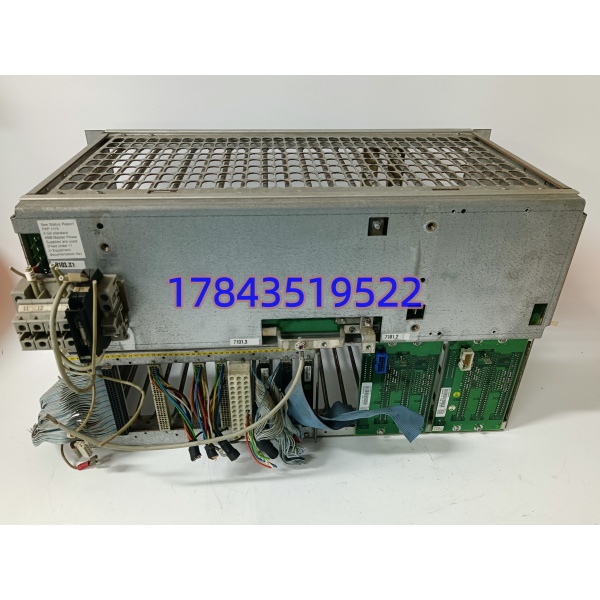

· 型号：DSRF180A，部件号57310255-AV（AV后缀=光纤ST接口，无AV或DSRF180是电气RS-485版需核对）
· 品牌：ABB（Advant Controller / S100 I/O legacy产品线，原厂已停产）
· 系列：Advant Controller 160/250/450，S100 I/O远程站，MasterBus 300（MB300）串行光纤通信模块
规格参数
- 模块类型：DSRF180A光纤串行通信接口，用于Advant Controller或S100 I/O站做MasterBus 300链路
- 完整标识：DSRF180A基础型号，57310255-AV为订货号，AV=光纤版本带双ST多模接口，无AV常为电气RS-485需核对
- 通信协议：MasterBus 300（MB300），ABB专有串行令牌传递，用于控制器↔远程I/O或控制器↔控制器
- 物理介质：多模光纤62.5/125 μm（也有50/125兼容），波长820 nm需核对，ST型连接器，双端口A/B做链或环
- 通信速率：1.5 Mbps（MB300标准），帧长度需核对，典型扫描周期控制器依赖站点数和距离
- 距离与拓扑：点对点可达2 km多模（需核对原厂手册是否为1.5或2 km），支持链形、环形冗余（Controller 450双DSRF180A做环）
- 安装位置：插Advant Controller 160/250/450 CPU机架专用通信槽，或S100 I/O站头部模块CI520/CI522上方DSRF槽
- 指示灯：前面板Link A/Link B绿灯（光纤连通），Run/Comms灯指示MB300令牌活动，Fault红亮表示光路断或配置错
- 供电：机架背板供+5 Vdc（典型约300–500 mA需核对），模块本身无外供，功耗<3 W
- 工作温度：0°C至+55°C（Advant机架标准），存储-40至+85°C，湿度5–95%非凝露，IP00柜内
- 电气隔离：发送/接收光电隔离至1500 Vrms以上，通道与背板隔离，防现场地电位差打坏CPU
- 兼容CPU：Advant Controller 160（PM160）、250（PM250）、450（PM450/451），S100 I/O远程站CI520/CI522
- 认证与EMC：CE，UL 508，IEC 61131-2，工业EMC IEC 61000-4，需核对标签是否ATEX Zone 2适用
产品介绍
这是ABB Advant Controller和S100 I/O用的MasterBus 300光纤串行链路模块，DSRF180A 57310255-AV是带双ST多模光纤接口的版本。它插在控制器通信槽或远程站头部，一头连CPU背板跑MB300令牌协议，另一头出两根光纤去下一个远程I/O站或另一台控制器，做链形或环形冗余。1.5 Mbps不算快，但专为电站、化工厂长距离抗干扰设计，光电隔离隔掉地电位差，变频器旁跑几年不丢令牌。
跟现代Profibus或以太网比，这东西老得牙掉，但国内老机组Advant 450还在跑， I/O远程站散在汽机0米到电子间200米外，换通用网线扛不住电磁和地电位差。竞品像西门子S5 IM308也干远程I/O，但老ABB站换件只能找同型号DSRF180A，光纤接头类型、MB300固件版本、站地址拨码一个不对就全站I/O灰掉。坦白讲，链路一断就是整片远程DI/DO/AO全离线，非计划停机代价太大。
应用场景与行业案例
痛点切入：我在现场遇到过老火电厂Advant 450控制器，远程站放汽机0米测瓦温/油位，凌晨2点红Fault亮，电子间到0米光纤被检修吊车碾断。远程站全灰，DEH切手动扛着，再十分钟ETS因远程润滑油压力DI丢信就跳机。非计划时光纤链路模块本身没坏，但的Link灯灭直接暴露长距离抗断弱点，冗余环没配就是单点故障。
典型场景：
- 火电Advant 450机组：控制器放电子间，远程I/O站分散在汽机0米/锅炉MCC/化水车间，做光纤链，2 km多模扛地电位差，非它不可因为老PM450只认，以太网模块后来才有但老项目不动组态。
- 化工厂聚合釜：Advant 250控反应釜温度/压力，站放防爆区外，光纤进Zone 2隔爆柜，双ST接口配冗余环防单纤断。
- 水电厂辅机：坝区渗漏排水远程站，控制器在主厂房，链形连过去，多模光纤沿电缆沟走不怕潮湿感应。
- 造纸连续蒸煮：Advant 160小控制器管局部，连另一160做控制器间数据交换（ peer-to-peer），令牌稳。
真实案例：前年去北方某220 MW供热机组支援，Advant 450主控远程站CI522在汽机0米测润滑油压力/温度。夜班监盘突然远程站全灰，电子间控制器 57310255-AV的Link B红Fault。到0米看，吊车检修时钢丝绳刮断下行光纤，单链没配冗余环。翻备件柜翻出二手原装 AV，先记站地址拨码（站3，SW1-3 ON），断电拔旧插新，熔接光纤ST头重连，上电后Link A绿Link B红（另一根还断），Run闪后稳态，远程DI/DO/AO全回来。运行说再二十分钟润滑压DI全丢就ETS。说实话，老Advant站链路，备件+预熔好ST尾纤就是凌晨救急的底牌，没这模块只能等原厂交期三个月。
