描述

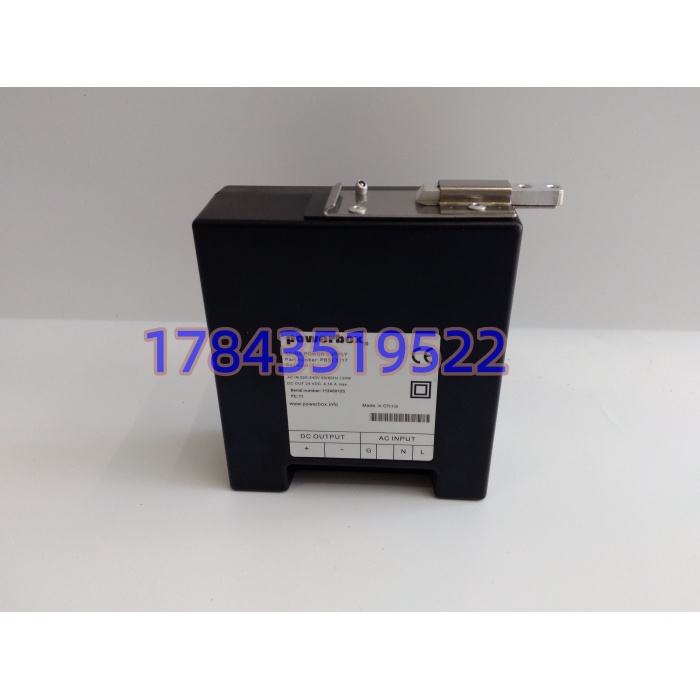

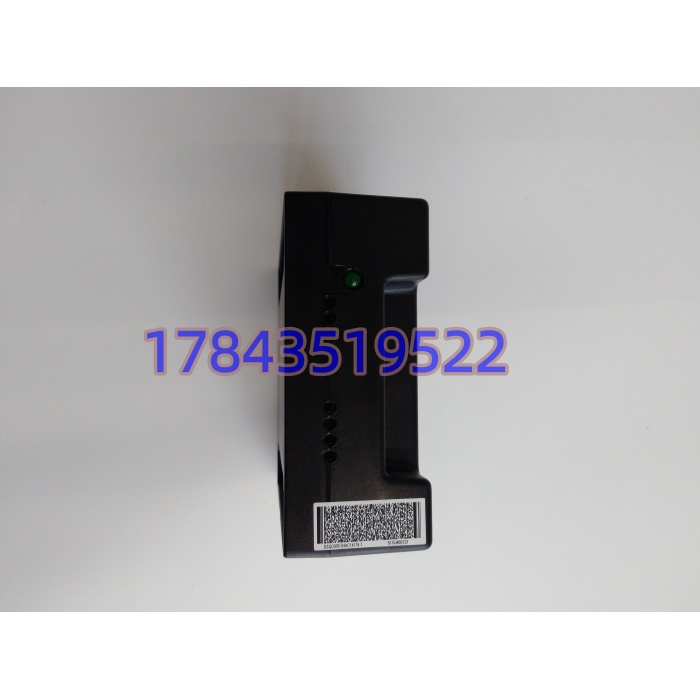

产品详情
· 型号：DSQC609（3HAC14178-1，PBSE5117）
· 品牌：ABB
· 系列：IRC5 分布式 I/O 供电
规格参数
| 参数项 | 规格值 |
|---|---|
| 输入电压 | 90-264V AC（47-63Hz），兼容 120-370V DC |
| 输出电压 | 24V DC ±1% |
| 额定电流 | 1.44A（35W），峰值以原厂手册为准 |
| 纹波噪声 | <120mV p-p（工业级） |
| 效率 | >85%（满载） |
| 隔离 | 输入-输出光电/变压器隔离，IP20 柜内 |
| 保护 | 过压、过流、短路、过热自锁关断 |
| 安装 | 35mm DIN 导轨卡扣 / 螺钉固定 |
| 尺寸 | 47(W)×115(H)×125(D) mm |
| 重量 | 约 0.46kg |
| 工作温度 | -20~+60℃（60℃以上降额） |
| 湿度 | 5-95% RH 无凝露 |
| 抗振动 | 5-150Hz / 5g（IEC 60068-2-6） |
| 适配对象 | DSQC651/652 I/O、安全继电器、编码器单元、柜内传感器 |
| 替代型号 | DSQC664（3HAC026255-001，需核对固件批次） |
| 状态 | 原厂停产，库存/翻新为主 |
产品介绍
DSQC609 在 IRC5 柜里的定位很单纯：主电源（DSQC604/661）把三相交流整流成大路 24V 喂驱动，DSQC609 再从这条大路里取电，转成干净独立的 24V 给 I/O 侧。这么做不是多余——机器人焊接时伺服电流几十安来回倒，驱动侧 24V 母线纹波能窜到 I/O 上，把 DSQC652 的 DI 点抖出误信号。DSQC609 和主电源物理同柜但电气上靠变压器隔离，等于给 I/O 加了道防火墙。
和 DSQC661（系统主电源，电流大、带伺服）比，DSQC609 功率小、对象窄、但纹波控制更严；和 DSQC664 比，664 是后续升级件，外形卡扣位置近似但订货号和 IRC5 早期批次的柜内导轨间距、接插件方向要核对，不是闭眼插替。PBSE5117 是 Powerbox 给 ABB 贴牌的电源内核型号，板子上丝印 PBSE5117 不等于完整件号，采购单写 3HAC14178-1 才不会发错。
应用场景与行业案例
我半夜去汽车焊装车间处理过“IRB 6600 示教器报 24V 短路、安全回路不通”，拆柜看 DSQC609 的 DC OK 灯灭，但主电源 DSQC661 灯全绿。测输出端对地 0.3Ω——DSQC652 上某个 DI 通道外部电磁阀反馈接点进水短路，把 拉进过热自锁，主电源没事但 I/O 全瘫。
- 汽车点焊线：IRB 4400/6600 多机联动， 给每台柜的 DeviceNet I/O 和焊钳阀岛供 24V，非它不可，因为主电源 24V 若直供 I/O，焊接变压器合闸瞬间 DI 点会抖。
- 3C 组装：IRB 140 小臂机，柜内空间紧， 47mm 宽占 DIN 一排不碍事，喂末端抓手传感器和真空阀足够。
- 锂电涂布机：辊压区变频器多， 隔离后的 24V 给张力编码器和纠偏 CCD 供电，通用明纬电源顶不上（EMC 曲线不对，长期跑编码器具零点漂）。
- 港口卸船机：ABB 老 IRC5 双柜， 一用十二年，电解电容漏液是通病，定期电容更换比等坏再换划算。
前年华东某主机厂，夜班 IRB 6700 集群里 3 号柜上电后 FlexPendant 卡在“Booting…”进不去系统， 的 DC OK 灯微闪。背景是这台柜 2009 年装机， 内部 330μF 高压电解鼓顶，辅助绕组供电不足，PWM 芯片 UC3844 起振不稳。危机是早班要出 800 台车身总成。后来从同线 7 号柜（备用机）拆一块同订货号 3HAC14178-1 的 临时挪用，断电 10 分钟放电后换上，DC OK 常亮，FlexPendant 90 秒进主菜单。说实话 这种件故障前兆就是 DC OK 灯微闪或输出 23.1V 临界，巡检拿万用表扫一眼输出端比等死机再救省事十倍。
