产品深度介绍
当示教器半夜弹”Power Module Fault”或”24V SYS failure”，IRC5单柜里八成是这块DSQC604挂了——它不是CPU也不是驱动，是柜子的”动力心脏”，230VAC进来变四路24VDC：PC路喂DSQC639主控和DSQC601/603轴计算机，SYS路喂伺服驱动接口和DSQC562编码器单元，COOL路单独拽柜内风扇，CHARGE路给后备电池充电兼保安全回路。四路独立，某一路过载不会拖垮整柜，这设计比老S4C那代DSQC334细。换板不动RobotStudio工程，原柜同型号插上，示教器重启就回Ready。
坦白讲，DSQC604原厂随IRC5 M2004单柜进EOL，但存量世界比新柜狠：国内无数IRB1200/2600/4600/6700还跑M2004单柜，弃柜升IRC5双柜或OmniCore要重做I/O映射、重校电机参数、停役窗口根本不给。它的采购价值不是参数新，是”同号同尾号插上去，四路24V原样回来，机器人零点不动”。MTBF老手册标>10万小时，但拆机件15年工龄的电解电容早过了黄金期，风扇路轻微过载就可能把COOL 1A保险拉黑，别拿新板数安慰自己。
关键技术规格
| 参数项 | 典型值/说明 |
|---|---|
| 制造商 | ABB Robotics，瑞典/中国产，IRC5 M2004 SCC专用 |

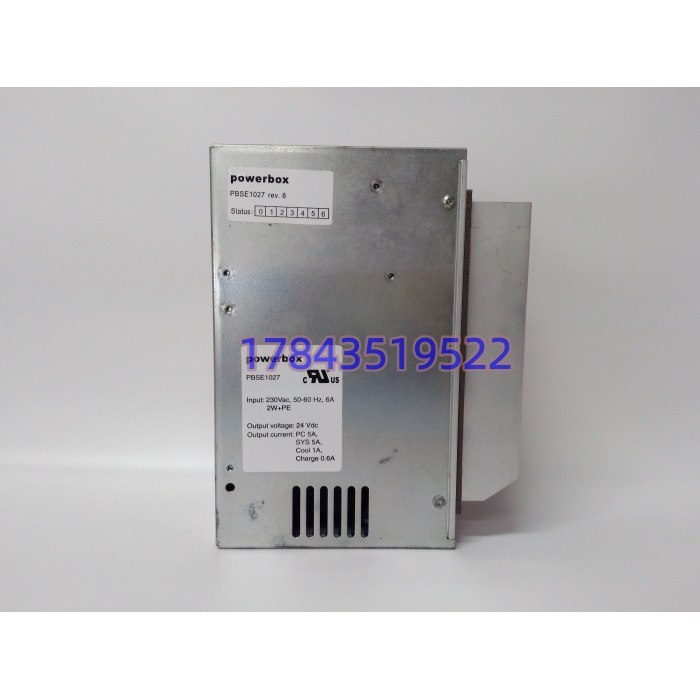

| 模块身份 | DSQC604 = POWERBOX PBSE1027，控制电源模块 |
| 输入 | 230V AC 50/60Hz，最大6A，2线+PE |
| 输出-PC | 24V DC / 5A → DSQC639主控、DSQC601/603轴计算机、I/O模块 |
| 输出-SYS | 24V DC / 5A → 伺服驱动接口、DSQC562编码器测量单元 |
| 输出-COOL | 24V DC / 1A → 柜内散热风扇 |
| 输出-CHARGE | 24V DC / 0.6A → 后备电池充电、安全回路保持 |
| 效率 | ≥90% |
| 保护 | 过压、过流、短路、过热，故障自动关断不拖后级 |
| 指示 | 板载LED（Power OK绿 / Fault红） |
| 安装 | IRC5单柜定制位螺丝固定（非DIN导轨，标DIN的是错配） |
| 尺寸 | 200(D)×82(W)×156.5(H) mm |
| 重量 | 约2.64kg |
| 温区 | 工作 -10~+50℃；存储 -40~+85℃ |
| 振动 | 5-150Hz 5g（IEC 60068-2-6） |
| 防护 | IP20柜内 |
| 认证 | CE，cULus，IEC 61000-6-2 EMC |
| 替代 | DSQC662（3HAC026254-001）单柜升级替代款，需核对柜型再替 |
应用场景与行业案例
“这台IRB4600焊了九年车身，夜班示教器报SYS 24V failure，机器人立马急停锁零位——换DSQC604前谁都不敢动，怕零点丢。”——某整车厂机器人班组长原话。
典型场景：
- 汽车焊装线：IRB2600单柜M2004，供DSQC639+6块伺服接口，COOL路拽柜顶风扇，夏天车间38℃风扇一停内部温度10分钟飙到55℃保护关断。
- 3C电子组装：IRB1200小六轴单柜，空间紧凑，四路独立供电让示教器能单独看”电池充电正常”还是”风扇路掉电”。
- 铸造厂搬运机器人：粉尘+低频振动，IRC5单柜放现场附近，230VAC进线端浪涌打过来先死输入整流，换同号件比查后端板卡快十倍。
- 食品包装码垛：IRB6600单柜M2004老线MRO，原柜不升级，坏一块电源补一块同号/07尾号，RobotStudio备份原样下传。
- 工程机械结构件焊接：多台单柜并排，某柜的CHARGE路0.6A保险老化，后备电池充不满，断电零位保持失效——换板顺手换电池。
真实案例：某家电厂注塑车间，IRB4600夜班急停，示教器”Power Module Fault”。电气工到现场，的Fault红亮，PC路24V实测11.3V（带载塌陷），SYS路0V。拆板闻有轻微电解电容干涸味，PC路主MOSFET栅极驱动电阻开裂。库存调一块3HAC12928-1/07全新原装，发货前供应商在 M2004测试单柜挂DSQC639+假负载跑四路满载24小时，PC/SYS各5A压降<0.3V，COOL路拽真实风扇、CHARGE路接原装电池模拟充电。现场关230V总闸→拆旧→照原螺丝位固定→接2线+PE→上电，示教器Ready，零点不动。工程师感慨：”的PC路最累，主控+轴计算机全压它身上，15年老柜电容干涸是通病，但平时LED绿没人拆。真到带载塌陷才暴露。”从此该厂规程加一条：每4年离线测四路满载压降+换内部风扇。
