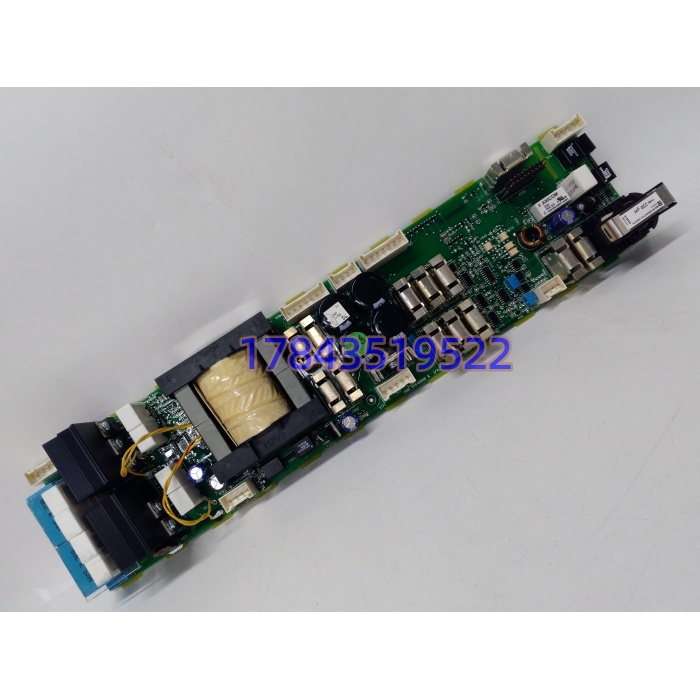

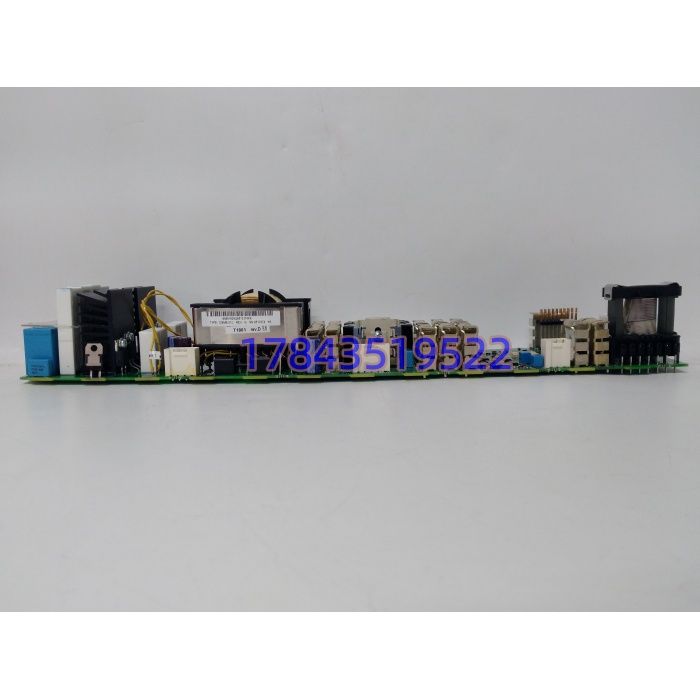

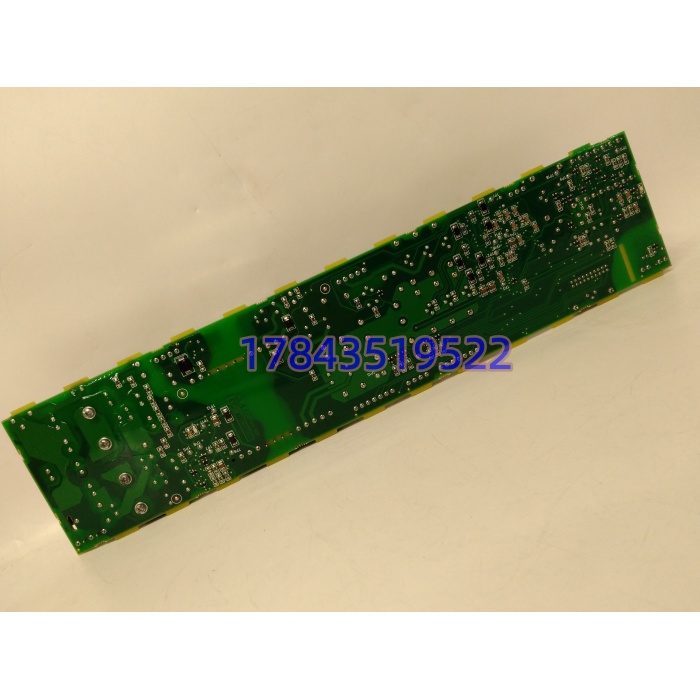

轧机直流电机主传动半夜报”Field Overtemp”又跳”Trigger Fault”，电工拆 DCS800 柜门，SDCS-CON-x 底板上那块 DSMB-01C 的绿色 PWR 灯灭了——这就是它替补上场的意义。它在 ABB 传动柜里干两件事（依具体 Rev 侧重点不同）：电源板版把柜内辅助 24VDC 砍成稳定的 3.3V/12A 或 24V/0.5A 喂给控制逻辑、编码器接口、面板；驱动控制版插在 SDCS-CON-x 上，板载 32-bit DSP 跑电流环+速度环双闭环 PID，往下发 6 路（三相全控桥）或 12 路（反并联可逆桥）晶闸管触发脉冲，往上通过内部总线咬 NMPP-01 主控制板。说白了，直流电机电枢电压准不准、转矩漂不漂，全看这块板基准稳不稳。
这块板值钱在”01C 向下兼容 01B”。老 DCS800 柜最早用 DSMB-01B，备件断货后 ABB 允许直接换 01C，固件刷到与现网柜一致即可——这是现场保运老采购都知道的坑：买 01C 必须问清楚卖家刷没刷固件，裸板插上去主控报”Board ID Mismatch”是常态。原厂 DSMB-01C 随 ACS800/DCS800 线归成熟维护档，单买交期 12-24 周起，厦门/深圳有芬兰或瑞典库存的现货商 1-3 工作日发，全新原装和测试好拆机件价差 2-2.5 倍。采购最容易栽的坑：把 DSMB-01C 和 DSBC-110（通信）、DSAI-110（AI）、DSMO-02（继电器输出）混着询价，闭眼按”DSMB 系列”搜三家能拿到电源板/触发板/AO 模块三种报价且都不是你要的那块。
关键技术规格
| 项目 | 参数（电源板版） | 参数（驱动控制版） | 备注 |
|---|---|---|---|
| 模块型号 | DSMB-01C (64691929) | DSMB-01C (64691929) | 同号不同 Rev |
| 产品类型 | 传动内部辅助电源板 | DCS800/DSUV3 触发驱动板 | 拍铭牌确认 |
| 输入 | 24VDC ±20%（背板/端子） | 背板 +5V/±15V/24V 多路 | — |
| 输出 | 3.3VDC@12A 或 24VDC@0.5A | 6/12 路隔离 SCR 触发脉冲 | 电源版效率 ~95% |
| 处理核 | 无（纯电源） | 32-bit DSP/MCU | 跑双闭环 PID |
| 反馈接口 | — | 编码器/测速机/电枢电流霍尔 | — |
| 通信扩展 | — | 经 SDCS-COM-4/5 支持 Profibus DP/Modbus | 非板载网口 |
| 保护 | 过流/过压/短路/过温 | 过流/过压/缺相/堵转/触发开路 | — |
| 安装 | DIN 轨（77×22.5×114mm，~200g）或柜内固定 | 垂直插 SDCS-CON-x 底板（~0.95kg） | 两种物理形态 |
| 工作温度 | -40~+70℃ | -20~+55℃（可降额至 +70℃） | — |
| 防护 | IP20（电源版有标 IP67 误配） | IP20 柜内 | 以实物为准 |
| 指示 | PWR LED | PWR/ RUN/ Fault/ Trigger LED | 排错先看灯 |
| 兼容 | 替代 DSMB-01B（刷固件） | DCS800 所有 SDCS-CON 底板 | 01B→01C 需核固件 |
| 认证 | CE / UL / cUL / GOST-R | 同左 | 清关核 COC |
| 状态 | ACS800/DCS800 成熟后期 | 同左 | 备件市场 New Surplus 为主 |
应用场景与行业案例
” 柜里 DSMB-01C 最不起眼，真它 3.3V 输出纹波涨到 200mV，速度环 PID 算出来的触发角悄悄偏 0.5°，轧件厚度公差跑出负差——质量员先怀疑压下缸液压，没人想到是电源板。”老传动保运的狠话在冷热轧车间不是玩笑。 干的活隐形：不进 HMI 点表、不跳主断路器，只是把电枢电压”裁”准，一旦基准源温漂，电机低速爬行段最先露馅。
- 矿山卷扬机直流主传动：+DSUV3， 发 12 路触发脉冲控反并联桥，零速悬停转矩稳，井下 -20℃ 冷启不抖。
- 造纸机传动：多分部直流电机，ACS800 柜内 电源版给各分部控制板供 3.3V，某分部速度同步飘忽先查它纹波。
- 港口起重直流起升：重载下放再生制动时背板 24V 被逆变器拉到 28V， 电源版 ±20% 宽入扛得住，控制逻辑不掉电。
- 假设某夜 报”Trigger Channel 3 Open”但晶闸管门极电阻正常——会不会先怀疑 触发光耦老化？现场十有五六就是它，不是功率单元。
- 水泥回转窑直流拖动：柜内 55℃ 满负荷，电源版自然散热扛五年，驱动版需柜内风道不被尘堵。
真实微案例：2023 年华北某 1450 热轧，夜班 2# 机座直流电机低速爬行段厚度负差 0.08mm。拆 柜门测 （电源版）3.3V 输出纹波 210mV（标称 <50mV），闻得到松香焦味，板载 3.3V LDO 基准电阻碳化。库存一块芬产全新 64691929，断柜内辅助 24V 段、拔旧插新（DIN 轨版螺丝端子留线）、通电 3.3V 纹波回 28mV，速度环重建后爬行段厚度回 ±0.02mm。电气主任说：”原厂等 18 周，厦门现货商 DHL 次日到，贵了 40%，但热轧负差一天废卷够买六块。 柜留一块 冷备且固件季更对齐 01B 老柜，比信’电源板不会坏’实在——01C 容 01B 替代，不容你纹波超标不换。”
