产品深度介绍

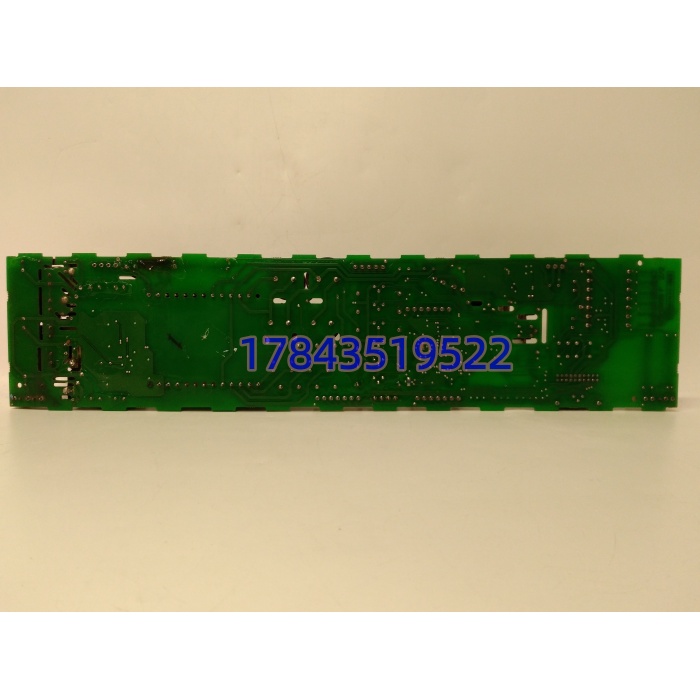

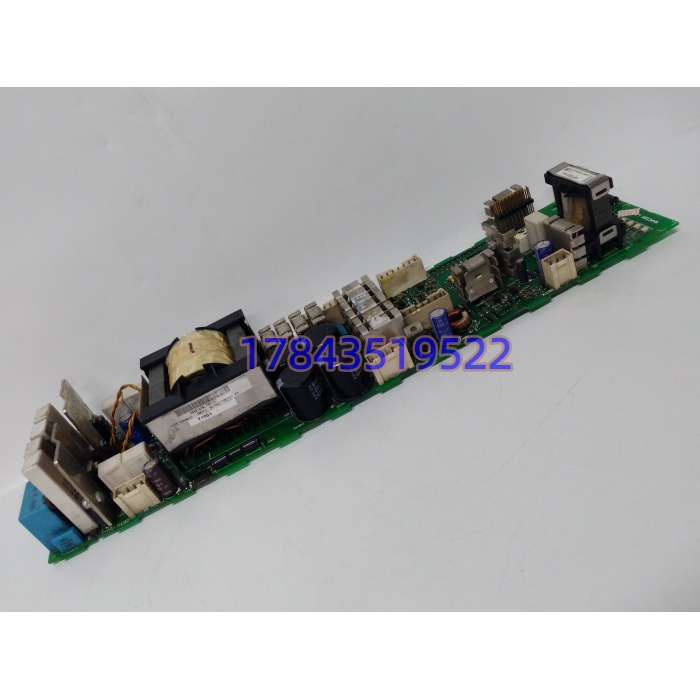

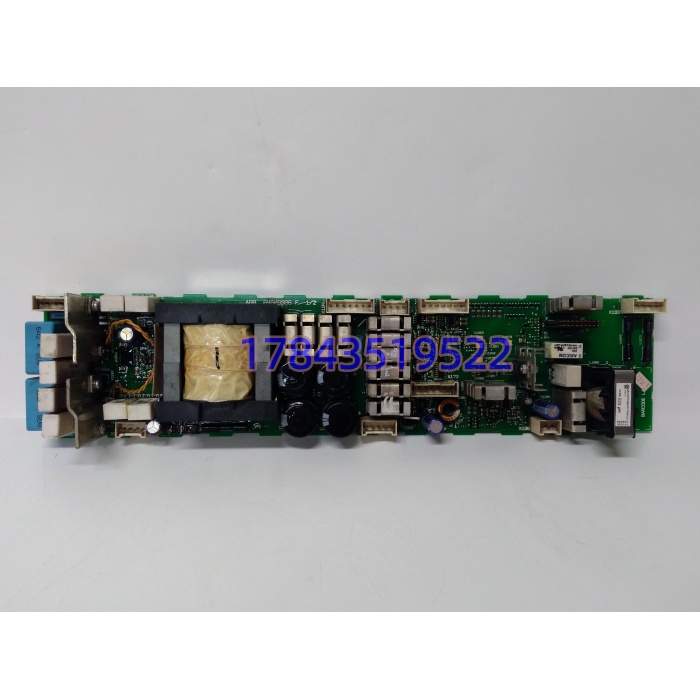

冶金厂轧机直流主电机夜班报”DSMB-01C Trigger Fault”，DCS800 柜内驱动板 ERR LED 红闪，电枢电流环断开，轧辊自由减速——这种时候你要的不是 Symphony Plus 的 AO 模块（插不进 SDCS-CON 底板），是 ABB DSMB-01C 64691929 这块直流传动驱动板能不能今天发到厂。它不扛功率，但整台 DCS800 能不能把直流电机跑稳、转矩准不准、过流封锁及不及时全靠它：板载 32-bit DSP 跑电流环+速度环数字 PID、励磁调节、斜坡函数，往下生成 6 路（三相全控）或 12 路（反并联可逆）晶闸管触发脉冲送门极驱动板，往上通过内部总线与 NMPP-01/02 主控制板握手收控制字和给定。ACS800 多传动里的 DSMB-01C（64648896）则是另一活——不生成触发脉冲，干 DSUV3 二极管供电单元的辅助电源转换+控制逻辑供电，把 24VDC 转成隔离 5V/±15V 喂给传动控制链。
说白了这个件在造纸/轧钢/矿山卷扬/船舶直流推进存量极大，ABB 原厂 DSMB-01C 老标（01B→01C 是 firmware 升级替代）仍可订但交期 10-14 周，国内库存商 New Surplus 有但溢价高，流转 90% 是拆机测试件。采购理由很直：同 PN 插回原 SDCS-CON 槽或 DSUV3 电源腔，DriveWindow 读 EEPROM 参数（触发角表/励磁曲线/PID 增益）调出来直接跑，不需重做传动整定。坑在同型号两块不同 PN 不同用途——64691929 是 DCS800 驱动板（带 SCR 触发端子），64648896 是 ACS800 电源板（无触发端子，多电源变压器），采购单不写清”我要 DCS800 用的 64691929″必被发错。DSMB-01B 是老固件版，01C 向下兼容但 firmware 需刷到与现网一致。
关键技术规格
| 参数项 | DCS800 驱动板版 (64691929) | ACS800 电源板版 (64648896) |
|---|---|---|
| 产品身份 | DCS800 直流传动驱动控制+触发板 | ACS800 多传动 DSUV3 辅助电源板 |
| 处理器 | 32-bit MCU/DSP | 电源管理+控制逻辑 IC |
| 触发输出 | 6 路/12 路 SCR 门极脉冲（光隔） | 无 |
| 控制功能 | 电流+速度双闭环 PID、励磁、斜坡、过流/过压/缺相封锁 | 电源 OK 逻辑、控制电时序 |
| 辅助电源出 | 由柜内变压器供，板载出 24V/±15V 给反馈电路 | 24VDC 进 → 隔离 5V/±15V/24V 出，0.5A |
| 反馈接口 | 编码器/测速机、霍尔/分流器电流、电枢电压 | 无（仅电源状态） |
| 通信扩展 | SDCS-COM-4/5 插槽（Profibus/Modbus） | 内部背板握手 |
| 安装 | SDCS-CON-x 底板垂直插装 | DSUV3 电源腔固定位 |
| 供电 | 柜内辅助 AC 多绕组 + 背板 24VDC | 24VDC ±20% |
| 温度 | -20~+70℃（降额） | -20~+60℃ |
| 尺寸/重 | 约 126×124×22mm / 0.95kg | 77×114×22.5mm / 0.2kg |
| 生命周期 | 01B→01C firmware 升级替代，原厂可订 10-14 周 | 同左 |
| 易混型号 | DSMB-01B（老固件）、DSMB-02C（Profibus 主站错贴）、S800 DSMB-01C 背板（3BSE013244R1 错贴）、Symphony AO 错贴 | 同左 |
应用场景与行业案例
某 1450 热连轧机直流主传动 柜夜班 DSMB-01C（64691929）Ch12 触发通道 Loop-back 报”Pulse Transformer Open”，对应反并联桥一路晶闸管不开通，轧辊转矩不对称拉弯辊缝。查了一小时是 第 12 路脉冲变压器次级断线（不是功率晶闸管坏）。库存商唐山有同 PN 测试好件，款到 4 小时空运，到厂断辅助电、拔旧插新 SDCS-CON-x、DriveWindow 从备份调 EEPROM（触发角表/励磁 150A 曲线/PID Ki=0.8 Kp=1.2 没丢）、上电 12 路脉冲自校全绿、复轧。老师傅原话：”换 前不把 DriveWindow 里那张触发角表和励磁补偿曲线导出来，新板插上去默认空载参数，轧机一咬钢电流环发散，辊缝直接顶死。”
- 造纸机直流传动：+ 驱烘缸/网部直流电机，12 路触发跑可逆反并联，速度链 ±0.01% 同步。
- 矿山提升机： 控直流主电机电枢+励磁双闭环，过速保护封锁脉冲，钢丝绳不滑绳。
- 船舶直流推进：DSUV3+（64648896）作辅助电源，621VDC 母线转控制电，舵机/侧推共用。
- 冶金矫直机：老 ACS800 多传动二极管单元电源板 老化，24V 辅助电纹波大导致控制字丢帧。
- 水泥回转窑主传： 驱动板 替老 DSMB-01B，firmware 刷到 v3.15 与现网一致。
真实抢修片段：江苏某纸厂 6 号机网部直流电机跳闸， 柜 ERR 红闪+”Aux 24V Loss”。原厂 ABB 上海查 64691929 交期 12 周。深圳库存商测试好件报含税 1.15 万（带 ACS800 测试台截图：12 路触发脉冲示波器抓沿、±15V 纹波 <20mV、DriveWindow 识机 FW 3.15），款到顺丰 4 小时到厂。到货断辅助电、拔旧、插新、DriveWindow 克隆旧 EEPROM、上电 12 路脉冲自校 PASS、复运行。那次之后该厂 MRO 锁” 64691929 两块+64648896 一块”成套，采购单价多 1200 但把”轧机咬钢电流环发散”的连锁停机割了。
