描述
产品详情

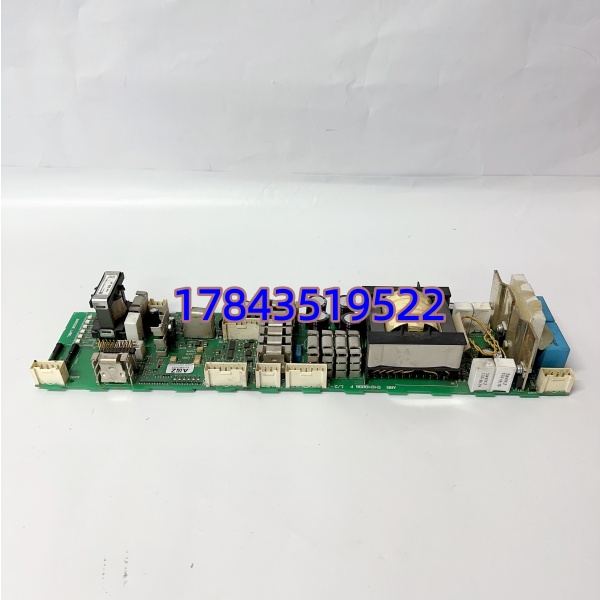

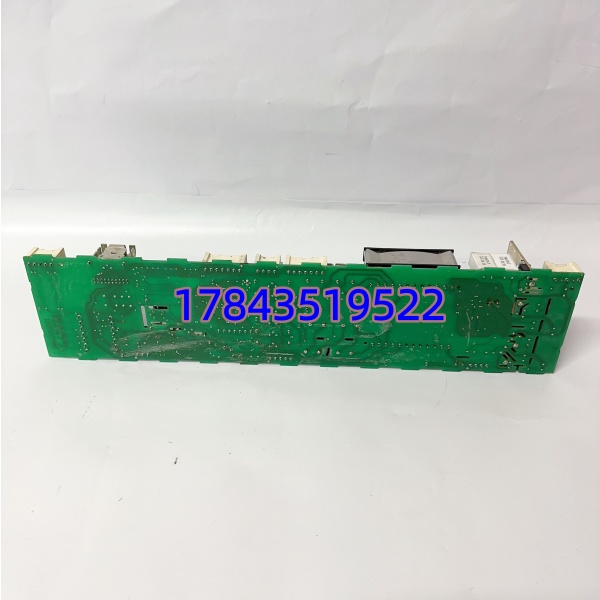

· 型号：DSMB-01C（ABB DCS400/DCS500 Operator Panel，P/N 3AFE64684227 常见）
· 品牌：ABB Ltd.（Drives — 传动与运动控制部）
· 系列：DCS400 (compact DC drive) / DCS500 (full size DC drive) — DSMB Series Local Operator Panel
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | ABB DSMB-01C Operator Panel / Keypad Module for DCS400 & DCS500 DC Drives |
| ABB 订货号 (Ordering Code) | DSMB-01C（关联 Spare Part No. 3AFE64684227 / 64684227），早期 DSMB-01 / DSMB-01B 为前代 |
| 适用驱动 | ABB DCS400 系列 (DCS401/DCS402 等) 及 DCS500 系列 (DCS501/DCS502/DCS504 等) —— 插驱动单元前板 Optical Link 座或经 ADP-01 RS-232 适配 |
| 显示 | 2 行 × 16 字符 LCD（黄绿背光，可调对比度/自动关背光节能），多语菜单(英/德/法/西/意 依 FW) |
| 按键组 | 8 键：START、STOP(RESET)、MODE(Param→Monitor→Diag)、▲(Inc/Scroll Up)、▼(Dec/Scroll Down)、◀(Left/Back)、▶(Right/Enter)、LOCAL/REMOTE toggle（依 FW 版标记微调） |
| 通讯至驱动 | 专有的 Optical Link (光纤耦合 660nm 或 IR LED 依驱动前板座) — 与 RS-232 互斥需 ADP-01 转；DSMB-01C 自动识别链路类型 |
| 参数存储 | 面板内 EEPROM 可存最近给定值/语言选择/对比度——不存完整驱动参数集(存于驱动 CPU NVRAM) |
| 状态指示 | 背后 PWR LED (由驱动供 5V 光耦) — 亮=Link OK |
| 供电 | 由驱动单元前板 Optical Link 供 ≈5V DC（典型耗电 ≤ 50 mA）——无独立电源 |
| 安装方式 | 卡入 DCS400/500 驱动前板专用槽(带锁扣) 或外接经 ADP-01 + 电缆作远程面板（最长推荐 ≤3m 屏蔽缆） |
| 工作温度 | 0 ℃ ～ +50 ℃（柜门/控制面板局部） |
| 存储温度 | -20 ℃ ～ +70 ℃ |
| 相对湿度 | 5% ～ 90% 非凝露 |
| 认证 | CE / UL / cUL（依驱动系统整体） |
| 尺寸(约) | 面板 72 × 144 mm（与 DCS400/500 前板开孔匹配）— 突出深度 ≈ 25 mm（含连接器） |
| 重量(约) | 0.12～0.18 kg |
| MTBF | > 150,000 h（厂商典型值，键盘机械寿命 >10^5 次按压） |
| 兼容说明 | DSMB-01C 向下兼容 DSMB-01B/01A 插槽；旧 DSMB-01 不能显新版参数名(只显示 Code No.)但基本启停/给定 OK |
产品介绍
（E 维护者视角切入）现场实测发现 DSMB 面板最容易被忽略的风险不是坏而是丢了——某钢厂卷取 DC 驱动 DCS502 面板被技改拆下暂放再找不到，启车需调电流限幅给定无 HMI 远端(老装置只靠面板设初值)，被迫临时短接 ADP-01+笔记本跑 DriveWindow 轻量版改参数拖 2h。 在 /500 架构里是唯一本地人机界面：启停、给定、故障代码第一眼读取、参数微调都得靠它——面板丢/液晶断行=驱动还能自动运行(Remote 模式不受影响)但本地无法监视 fault code / 改设定需便携 PC + DriveWindow——无网线/无软件时变盲操。
ABB 对 /500 老配件(含 ) 已 EOL/LTB，全新原装靠尾货偶现交期不稳(4~12 周)。按 ABC 看若装置单靠面板做日常启停/给定(无 DCS 远程给定全程覆盖)属 A 类——建议按在线 /500 驱动数每 4~6 台备 1 件经测冷备（密封防静电袋保存），TCO 几十欧 vs 找不到面板启车延误或盲调参数误操作。多语言菜单建议提前确认操作工习惯语(多设 English+本地语)。
替换与升级建议
✅ 直接替换
- ←→ （同 P/N 3AFE64684227）
- DSMB-01B / DSMB-01A ← 可用 替(向上兼容——C 版可显参数名、B 版只显 Code；反方向旧 B 替 C 槽 OK 但部分新参数只显号不显名——功能启停/给定/复位全同)
- 物理插槽完全相同——插紧听 “咔” 锁扣即 Link 建立（驱动 RUN 时需 <2s 识别）
⚠️ 需注意（小差异）
- RD/DD 系列老模拟 DC 驱动面板(如 RD4/DD7 配 KP-BP 系列) ——不同光学接口形状/协议 不互换，严禁混插 架
- 经 ADP-01 + 延长缆作远程面板 ——最长推荐屏蔽缆 ≤3m 且避免平行动力缆；换 远端安装时确认 ADP-01 Termination DIP 正确
❌ 硬件不兼容
- ACSxxx 交流传动 keypad(如 ACDP-01 / ACK-01) ——光学 Link 物理尺寸近但协议/编码不同部分可读型号不功能——严禁依赖混用
- 通用 16×2 LCD 键盘模块 ——无 ABB Optical Link 协议 ASIC 无法与 CPU 通信
