描述
产品详情

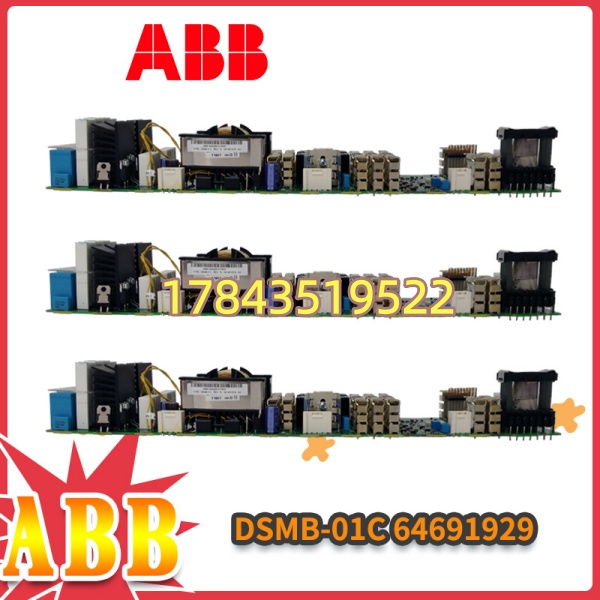

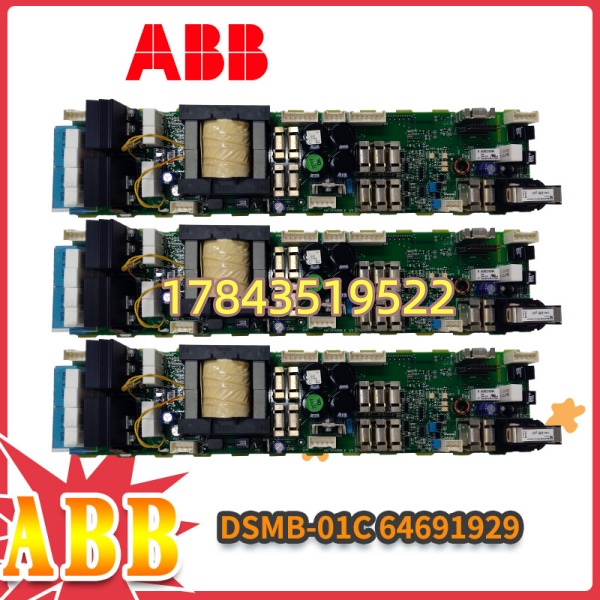

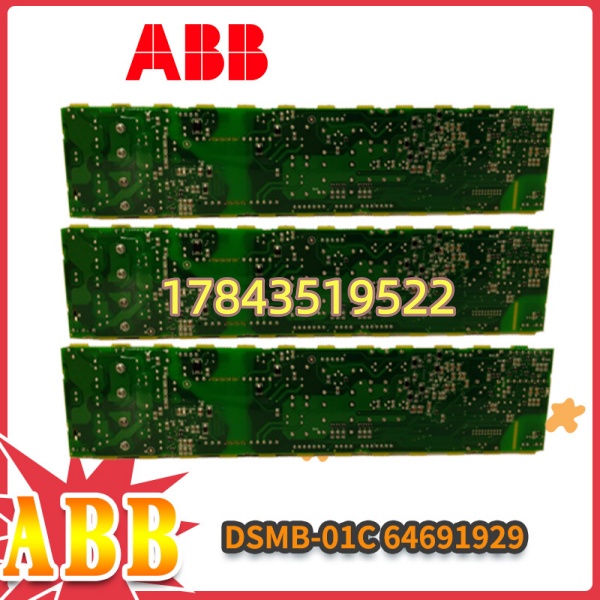

· 型号：DSMB-01C（印字含 64691929 / Art. No. 64691929）
· 品牌：ABB
· 系列：ABB ACS600 / ACS800 Drives — Drive System Measurement Board (DSMB series)；部分兼容 UNITROL 5000 励磁面板接口
规格参数
- 产品型号：DSMB-01C，常见印字 64691929（ABB Spare Part Article Number）
- 适用设备：ABB ACS600 / ACS800 系列变频器柜门或功率单元面板；部分 UNITROL 5000 励磁屏作操作员面板接口板
- 模块类型：柜面 LCD 显示 + 模拟量测量 + 按键接口板（通过 20～40pin 扁平电缆连 RDCU/RDCO 或 AMC 主控板）
- 供电电压：24 V DC ±10%（通常由驱动控制单元 CU 或柜内控制电源经扁平缆供给，典型消耗 < 200mA）
- 显示接口：并行 LCD 接口（点阵/字符 LCD，依柜型配 2×16 或图形 LCD 组件），背光驱动
- 按键接口：扫描矩阵支持本地 Start/Stop/Reset/Local-Rem 等柜面按钮
- 模拟量输入（测量）：典型 2～4 路 ±10V 或 0–20mA 过程信号调理（如外部速度给定、外部测温），经板载运放送 CU 的 A/D，需核对原机接线图
- 数字 I/O：少量经此板引出的 DI（如 Local/Remote 切换）或 DO（运行指示继电器驱动），依具体版本
- 通信：与 CU 间为并行总线/专用串行链路（非现场总线），无独立 Profibus/Ethernet
- 安装：柜门内导轨或螺丝固定 + 扁平缆插接，带 ESD 敏感器件，操作需戴防静电手环
- 工作温度：0 ～ +55℃（柜内）
- 存储温度：-40 ～ +70℃
- 湿度：5%～95% RH 无凝露
- 涂层：多数带 conformal coating（黄/绿），适应工业环境
- 认证：CE / cULus（依具体序列号铭牌），RoHS 合规（后期批次）
- 生命周期：原厂 EOL（End of Life / Discontinued for new orders），靠渠道库存及测试拆机流通
产品介绍
DSMB-01C（64691929）是 ABB 上一代 ACS600/ACS800 传动柜或励磁屏上的”人机接口前板”——负责把柜门 LCD 字符/图形点亮、扫按键（Local/Start/Stop/Reset）、把外部模拟给定（如外接电位器 0–10V 或 4–20mA 测速信号）调理后送主控 CU 的 A/D。简单说它是操作工在柜门看到参数、按按钮的那块”翻译板”，一头接 LCD/按键，一头插 CU 或 AMC 板的扁平缆。
坦白讲这板子故障表现很直观：柜门 LCD 无显示/乱码、按键无反应、外部模拟给定读不到——而驱动器本体运行正常（可 Remote 启停）。老线基本靠淘测试合格拆机件替换，换新整柜门组件成本不合算。有一点要注意：DSMB-01C 与 DSMB-01（无 C）、DSMB-02 外形接近但固件/接口定义不同，必须核对板面印字 64691929 及所连 CU 型号（RDCO-01/RDCU-02C 等），混插可能 LCD 不显或按键映射错。
应用场景与行业案例
痛点切入：
我在现场遇过 ACS800 柜 Local 模式按 Start 没反应、LCD 背光灭但 Remote 上位能正常启停——查 24V 控制电 OK，扁平缆未松，拔下 DSMB-01C 目检发现背光驱动芯片周边有轻微过热变色，确认板级故障。这种时候驱动本身完全正常，就差这一块门前板，没备件操作工没法就地调试和看参数。
典型场景：
- ACS600/ACS800 传动柜（冶金/造纸/水处理）——柜门装 DSMB-01C 作本地参数浏览、启停、模拟给定输入，老线 MRO 必备备件。
- UNITROL 5000 励磁屏（电厂）——部分版本用 DSMB 系列作励磁屏面按键/LCD 接口，故障致就地无法操作需替换。
- OEM 专机包柜——ABB 传动打包进 OEM 柜， 提供简化本地 HMI，非它不可（换整门组件贵且不必要）。
- 保运冷备轮换——年检把 拔下目检，同型号留一块冷备防突发无显示。
真实案例：
北方某污水处理厂 2006 年投运的 ABB ACS800 鼓风机变频柜，一天夜班巡检发现柜门 LCD 全黑、Local 按键无背光但 Remote 上位控制正常。打开柜门量 CU 供 24V 到 DSMB 扁平缆插座正常，拔板目检——背面背光升压 IC 区域有轻微焦痕（多年连续运行老化）。库房有测试过拆机 （印 64691929，同版本），断电拔旧板（注意 ESD）、插新板、接 LCD 排线、上电——背光亮、显示参数、Local Start 响应正常，全程 15 分钟。老师傅说”这板子一坏不影响远控但现场没法调，早该留一块”。确实，这种门前接口板老系统建议每柜留一块冷备。
常见问题解答 (FAQ)
不建议。虽部分 CU 能容忍短暂拔出，但 带 LCD 背光驱动且连按键矩阵，带电拔插可能致 CU 报”Panel Communication Lost”或瞬态干扰。稳妥做法：停驱动控制（或切 Remote Lockout）→ 断控制电源 → 更换 → 上电验证 LCD/按键。
Q2：64691929 和 DSMB-01 / DSMB-02 能互换吗？
不能随便混。（64691929）是 DSMB-01 的改进版，接口定义和 LCD 类型可能不同。DSMB-02 通常用于不同代系或更大屏。混插最常见后果是 LCD 不显示、按键无功能或 CU 报 Panel Error。采购必须以板面完整印字（含 64691929 及 REV 后缀）和所配 CU 型号（RDCO-01 / RDCU-02C / AMC33 等）核对。
Q3：换新板后需要校准或设置吗？参数会丢吗？
本身不存工艺参数（参数在 CU/RDCU），换新通常上电即工作。若原有机柜用外部模拟给定经此板进 A/D，确认接线与原一致（端子号可能因版本微调）。个别批次新板需 CU 执行”Detect Panel”或简单接受新硬件提示，无下装动作。
Q4：怎么鉴别拆机件好坏？常见失效点？
最常见坏法是背光驱动 IC 过热失效（LCD 黑但按键可能还能用）和扁平缆插座簧片氧化（显示乱码/时好时坏）。看：①PCB 无电弧/过热焦痕；②LCD 接口座无裂；③按键矩阵区无进水腐蚀；④卖家能提供上柜测试（LCD 亮、按键响应）截图或视频。收到先目检再入库。
Q5：停产了有新替代吗？能升级吗？
ABB 新传动（ACS880/ACS580）改用不同面板（如 ACD 系列 Operator Panel 或 PC 工具 Drive Composer）， 在老 ACS600/800 上无 pin-to-pin 功能替代。老线保运只能按原精确型号（含 64691929 印字及 REV）采购测试拆机或 NOS（New Old Stock）。不建议尝试改型。
