描述
产品详情

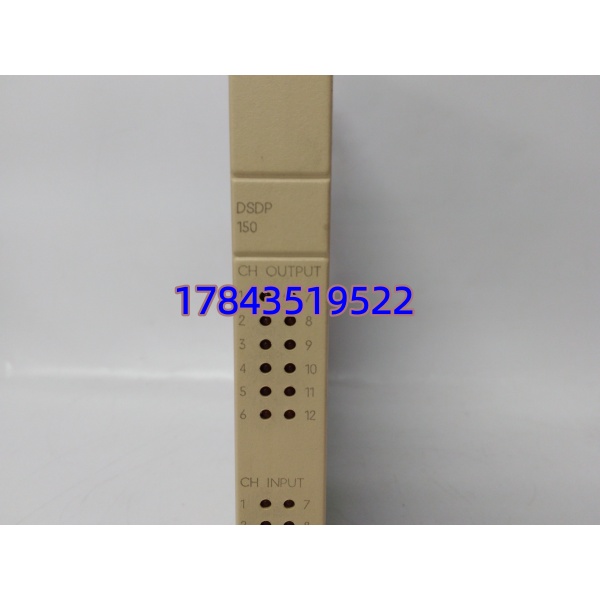

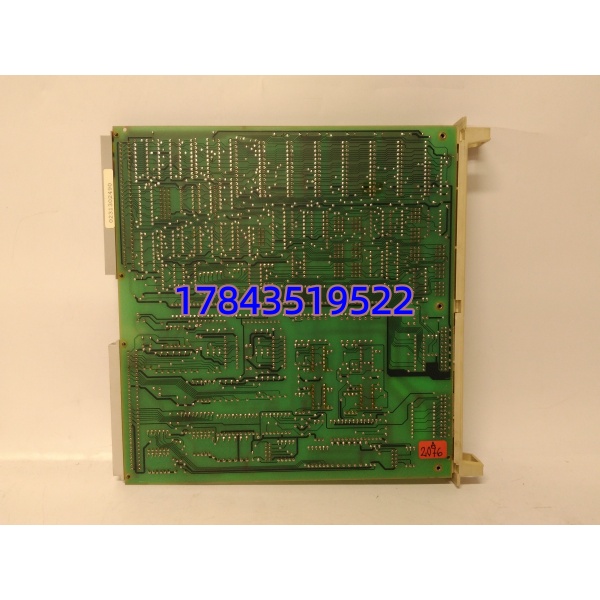

· 型号：DSDP150（ABB Advant / AC 450 — Digital Signal Processing Pulse Input Module, Type 150）
· 品牌：ABB (Process Automation — Legacy Platforms)
· 系列：Advant OCS / AC 450 — DSDP 150 High Speed Counter / Encoder Interface
规格参数
| 参数项 | 说明 |
|---|---|
| 模块名称 | DSDP 150 — Pulse / Encoder / Tacho Input Module for Advant / AC 450 |
| 完整物料 | 57160001-GF（Revision / Option Code GF，常见等价为 DSDP 150 标准版） |
| 适用系统 | Advant OCS AC 450 (MasterPiece 450) 控制机架；早期 AC 800M 通过 Advant Gateway 也可挂（少见——通常 AC 800M 用 CI854A+SSI/Encoder 或 S800 AI 高速计数）；部分 SattLine 老系统兼容 |
| 通道数 | 典型 2 路独立增量编码器 (A/B/Z) 或 4 路单端脉冲 (Pulses Only)——依组态模式 |
| 输入信号类型 | • 5 V TTL (RS-422 差分 A-/A B-/B Z-/Z) — 推荐 • 24 V HTL (PNP 单端) — 可组态 • NAMUR 接近开关 (NAMUR 需外拉电阻) |
| 最高计数频率 | 100 kHz（每通道），32-bit 向上/向下计数器 |
| 计数模式 | 正交解码 (X1/X2/X4)、方向脉冲 (CW/CCW)、单脉冲累加 |
| 预设功能 | 可设 Preset / Capture / Compare 值（部分版 FW 支持硬件比较触发中断/DO） |
| 电气隔离 | 现场输入 – 背板总线 ≥ 500 V AC（光耦隔离） |
| 背板供电 | +5 V DC 来自 Advant 机架背板，典型功耗 ≤ 3 W |
| 参数设置 | DIP 开关（部分老版）或 通过 AC 450 工程下装 (DSDP Parameter Block) —— 新 FW 优先软配置 |
| 状态指示 | PWR、RUN/ERR、CHx Active LED |
| 安装槽位 | Advant AC 450 本地 I/O 槽或远程 I/O 机架 I/O 槽（与 DI/AI 模块混插——依机架类型） |
| 工作温度 | 0 ～ +55/60 ℃（存储 -40 ～ +85 ℃） |
| 认证 | CE、UL、cULus（依版） |
| 生命周期 | Advant / AC 450 平台 EOL — DSDP150 仅存拆机或 LTB 库存；新系统 (AC 800M / 800xA) 用 S800 高速计数 (DI830 HSC option) 或 EL3020 等替代 |
产品介绍
（采用 核心数据驱动 + 历史故障切入 视角）
DSDP150 在透平/压缩机控制柜里干精细活——把机端 PTG（脉冲变送发电机）或轴编码器 A/B/Z 变成 AC 450 能读的转速值。某个化肥厂合成气压缩机组控制用 DSDP150 接 1024 线 TTL 编码器，运行八年出现偶发”转速微跳”——追踪发现 A- 线屏蔽层在端子排悬空（安装遗患）引入变频器谐波致偶发多计脉冲。重做屏蔽接地 + 加 120Ω 终端电阻后稳。模块本身极少坏——我遇过一块因柜顶照明漏电入 24V 共模打坏输入光耦（表现为某通道恒 0 计数），换模块解决。
库存角：Advant AC 450 在大量 90 年代透平/锅炉仍跑——DSDP150 属 低单价中等故障率但缺了转速闭环可能跳机→按 每 AC 450 机架 N+1 留拆机测过冷备（多相同机型可池备）。若全厂统一 AC 450 版(FW) 按总数 10–15% 备。注意区分您用的是 DSDP 150（脉冲/编码）还是 DSDP 160（频率测量）——买前核对现装铭牌。
应用场景与库存策略
透平启动后 AC 450 报”Speed Feedback Loss / Unreasonable” 先查：① RUN LED 亮 CHx Active 闪（有脉冲=闪）；②量编码器 A-B 差分电压（TTL 差分应 ≈ 信号高时 Vdiff > 200mV）；③确认 24V / 5V 励磁供编码器正常；④交叉测——把编码器线临时移已知好 槽看计数出现。多数”无转速”是编码器供电或缆屏蔽问题非模块坏。
典型场景与备货建议：
- ：单机架 1–2 块 →建议按 每相同 AC 450 机架备 1 块冷备，多机共享池备；新项目已不建 AC 450 纯保产。
- 大型压缩机组/合成气机组（Advant OCS 转速监测）：关键机组单源→备 1 块 / 每两种相同 FW 版本共享 1 块。
- 老装置保产（无升 AC 800M 计划）：确认 ABB 已 EOL — 按在役台数 最低 1 块 / 每种 DSDP15x 版本 战略囤（拆机测过或 NOS 若 可得）；升新系统(AC 800M+S800 HSC 或 EL3020)属改造非常规换件。
- 集团多基地：统一 AC 450 FW 大版本后按总数 10–15% 备 集中调度降呆滞。
真实案例：西南某 300MW 机组 DEH（Advant AC 450）使用 接 #1/#2 测速齿轮磁阻探头 (passive 60 齿)，运行第十三年某次大修后开机报 “Speed 1 Feedback Loss” ——柜前见 CH1 Active LED 不闪。量探头交流输出 (≈ 2.5V AC @ 3000rpm) OK；查发现柜内 24V 励磁供探头熔丝松（被动过紧压断），紧熔丝后 Active 闪转速恢复。同期抽检该机架另一 （备件槽空）—借拆机测过件插槽 Read Module Info 返回版本正常留作冷备。保运说：”Advant 脉冲卡十年不坏，但一坏跳机——库留块值当。”
