描述
产品详情

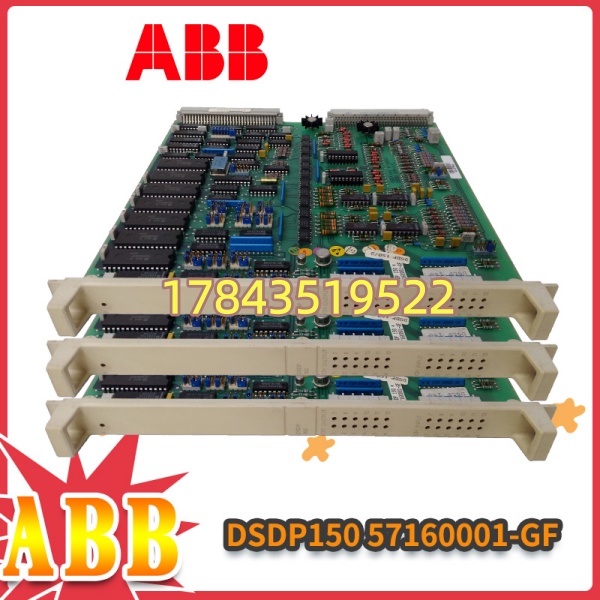

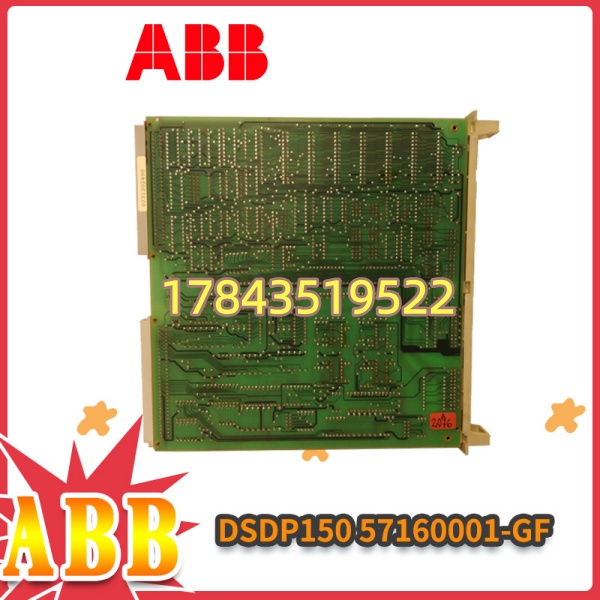

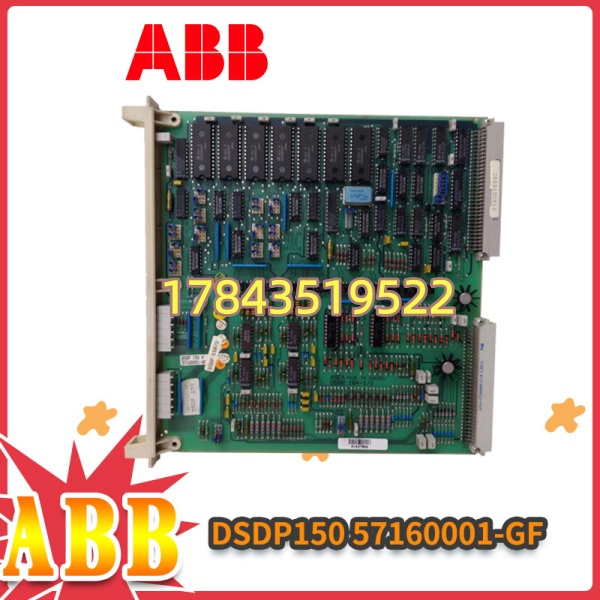

· 型号：DSDP150（57160001-GF）
· 品牌：ABB
· 系列：Advant OCS / MasterPiece 200 / S800 I/O — Pulse Encoder Input Unit
规格参数
- 模块类型：脉冲编码器输入单元（Pulse Encoder Input Module）
- 订货号：57160001-GF（部分文档写作 5716-0001-GF，同一件）
- 适用系统：ABB Advant OCS、MasterPiece 200/1、System 800xA（Advant 节点）、S100 I/O 机架专用插槽
- 输入通道：2 路独立增量编码器接口（可同时接 2 台编码器）
- 输入信号类型：增量式 A/B/Z 相（正交），支持 RS-422 差分及单端 TTL，5V / 12V / 24V DC 电平兼容
- 最大输入频率：文献有分歧——多数 Advant 版标 10kHz，后期 S800 关联文档标可达 500kHz，以你系统原组态说明及模块正面 Revision 标签为准
- 计数器分辨率：23 位（0～8,388,607），上下/双向可逆计数（A/B 相差 90° 自动判向）
- Z 相处理：每转一个 Index 脉冲，可用于零点预设/锁存
- 供电方式：+24 V DC 由背板供给，典型功耗 ≤2～5W
- 电气隔离：输入通道与系统侧 ≥2kV AC（1 min）光电隔离
- 状态指示：PWR（电源）、RUN（运行）、ERR（故障）、各通道脉冲活动 LED
- 安装形式：插 S100 I/O 机架或 Advant Controller 指定脉冲模块槽位（非 S800 TU8xx DIN 底座，勿混淆）
- 工作环境：0～+55℃（运行，部分资料 -20～+60℃），5～95% RH 无凝露
- 尺寸/重量：约 360×250×15 mm（插架式板卡），≈0.42 kg
- 认证：CE、UL（以铭牌为准），RoHS 豁免（老旧功率半导体/工业电子指令）
产品介绍
DSDP150 是 ABB Advant/MasterPiece 系统里专收增量编码器脉冲的接口卡——它不做普通 DI，而是内部有硬件正交解码器和 23 位累加计数器，能实时给你位置值、转速（频率）、累计脉冲数，省掉控制器自己扫中断或高速 DI 的负担。现场典型用法是接皮带秤编码器测线速度、卷取机位置反馈、或泵轴转速监控做预警。
坦白讲，Advant/S100 架构早 EOL，DSDP150 新机基本绝迹，流通的多是 NOS 库存或拆机测过件。它跟 S800 I/O 的 DP820（DIN 轨脉冲计数模块）不是一回事——DSDP150 插 S100/Advant 机架，DP820 插 TU8xx 底座，物理和组态完全不同，买前确认你柜内是哪种架构。有一点要注意：编码器供电若由模块内部提供（12V DC）需核对负载电流余量，远距离建议外部独立电源供编码器再共地，减少干扰。
应用场景与行业案例
痛点切入
我在现场遇过——水泥厂辊压机慢传转速无显示，查是 DSDP150 一块输入通道 A/B 差分接收器被附近高压电机启动感应打坏，计数值乱跳。原系统 Advant Controller 450 配 S100 机架，改架构不可能，找块测过拆机 DSDP150 插回去恢复。老 Advant 系统这种专用脉冲卡一坏就得靠备件续命。
典型场景
- 造纸/板纸分切复卷 — 接主轴增量编码器做卷径计算和线速度闭环，A/B/Z 正交判向防倒卷
- 水泥/矿山皮带秤 — 测带速做流量累计补偿， 内置计数抗扫描周期抖动比普通 DI 准
- 冶金酸洗线活套位置反馈 — 双通道分别接入口/出口编码器，实时位置差算活套量
- 老厂 MRO 替换 — 原 EPLAN/Bailey 图纸标 57160001-GF，直接同型号替换故障脉冲卡
真实案例
北方某氧化铝厂溶出区隔膜泵，夜班 DCS 上皮带断带保护误动作——查历史趋势发现转速脉冲偶发归零后恢复，最终定位 Slot 2 通道受附近变频器谐波耦合致差分接收间歇失效（Z 相偶尔被干扰成多次触发也引起累计偏移）。先加固屏蔽（编码器双绞屏蔽单端接地至模块侧），换新 做对照验证。断电→拔旧（记槽位号）→插新→上电→系统自动识别硬件→确认 Process Portal/Advant 工程在线监视计数值正常→做零位校正。全程约 25 分钟。老师傅后来说早该按五年周期校验编码器电缆屏蔽连续性。有一点要注意——若你现场用 5V 差分编码器且线长超 15m，优先考虑加线路驱动器或换 24V HTL 编码器，5V 长距离易受共模噪声。
常见问题解答 (FAQ)
S100 I/O 机架和 Advant Controller 部分版本支持带电插拔脉冲模块，但建议先在软件将对应 I/O 站置 Service/Inhibit 再操作——热拔会使该通道瞬时计数停止，若参与重要联锁（如零速保护）可能误触发。稳妥做法：确认该脉冲值可被短时冻结或旁路→换板→重启计数/校零。
Q2：和 S800 I/O 的 DP820/DP840 能互相替代吗？
不能。 是 Advant /MP200 机架插卡，DP820 是 S800 I/O DIN 轨模块（插 TU810/TU830 底座），背板总线、物理尺寸、组态软件（CBM vs Advant Engineering Workplace）都不一样。确认你机柜是 机架还是 底座再买。
Q3：停产了官方有迁移方案吗？原有组态能直接移植？
ABB 官方建议向 AC800M + I/O（DP820）或 800xA High Integrity 迁移，需重新组态 I/O、改接线。老 Advant 续命就是囤测过 NOS/拆机 。同型号模块插上系统自动识别，无需重下装硬件配置（参数存于控制器工程）。
Q4：编码器用 5V 差分还是 24V HTL？线最长多少米？
兼容 5V（RS-422 差分）、12V、24V HTL。5V 差分建议 ≤30m（带优质双绞屏蔽），超长或干扰大环境改用 24V HTL 推挽输出编码器更稳定。模块有内置 12V 励磁输出但通常限流较小（<200mA），远距编码器建议外部电源供。
Q5：二手/拆机件怎么验？
① 外观无烧灼、端子无氧化；② 插测试架或原位槽上电 PWR/RUN 绿灯；③ 用信号发生器或手拨编码器给 A/B 相看计数值增减方向和 Z 相锁存是否正常；④ 核对模块侧面 Revision（Rev B/C 等）与你原系统兼容（老早期版固件对某些高频模式支持不同）。警惕标签打磨件。
Q6：计数溢出或方向反了怎么办？
在 Advant 组态（Function Block / PCS 编辑器）里设计数上限、预置值及 A/B 相位超前/滞后对应正转方向。现场最快捷验证——手动盘车看计数值增减，若反了交换 A/B 线或软件勾选”Invert Direction”，不必改接线。
