产品详情
· 型号：DSDP140B（部件号：57160001-ACX）
· 品牌：ABB
· 系列：S100 I/O系统 / Advant OCS / 800xA
规格参数
- 脉冲输入通道：3路独立高速脉冲输入，支持单端/差分（A/B相），±15mA信号
- 最大计数频率：80kHz
- 计数模式：增量计数、减计数、双向计数、周期测量、频率测量
- 数字量输入（DI）：2路，24V DC，光电隔离
- 数字量输出（DO）：4路，24V DC
- 模拟量输出（AO）：1路，11位+符号，0~10V或4~20mA
- 供电电压：24V DC ±20%
- 功耗：约3W
- 电气隔离：≥500Vrms（通道与背板之间）
- 工作温度：-40℃至+70℃
- 存储温度：-55℃至+125℃
- 防护等级：IP20（模块本体）
- 尺寸：350mm × 255mm × 20mm，重量约0.44kg
- 安装方式：DIN导轨/S100 I/O机架安装，支持热插拔
产品介绍

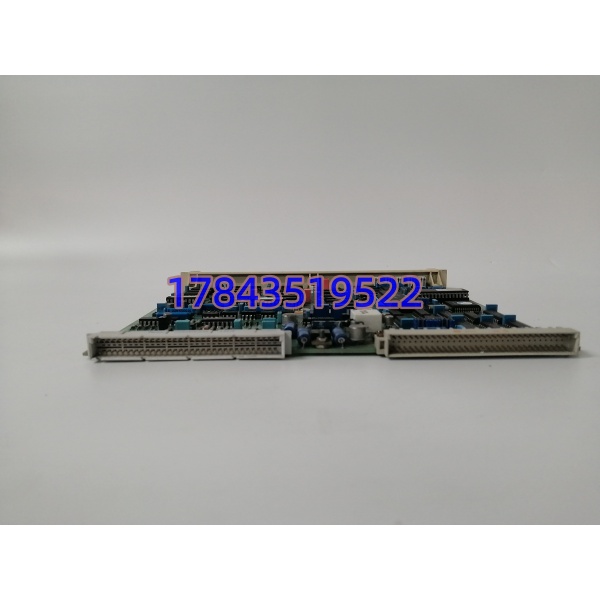

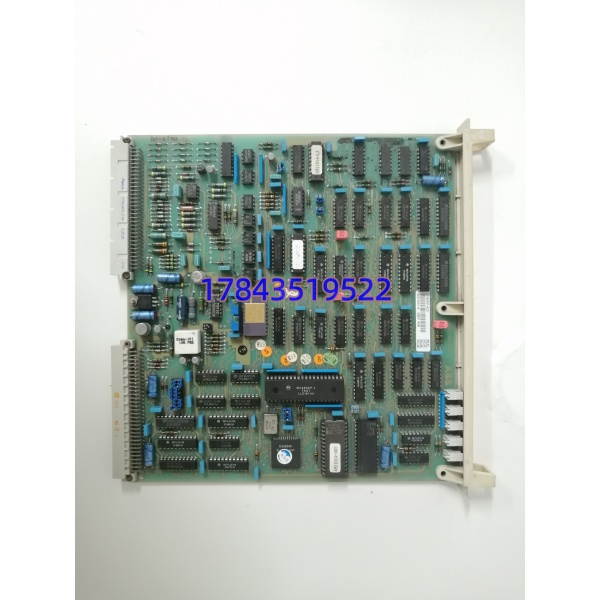

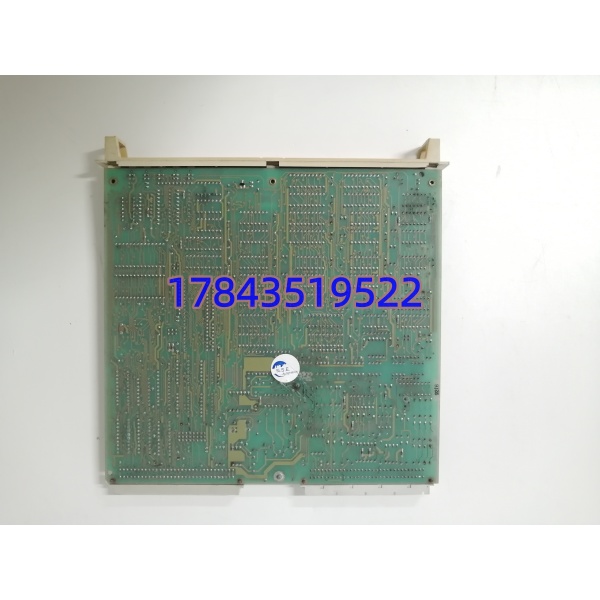

DSDP140B（57160001-ACX）是ABB S100 I/O分布式I/O系统中的一款多功能脉冲计数器板，专门为Advant OCS和800xA等DCS系统设计。它不像普通的计数卡那样只能做单一脉冲累加——这块板子把高速计数、数字量输入输出、模拟量输出全揉在一起了，一块卡就能搞定一个小闭环。
坦白讲，这模块在现场的定位比较特殊。它不是通用的安全输出模块，也不是单纯的计数卡，而是“计数+控制”二合一的角色。它有三个独立的脉冲输入通道，最高能跑80kHz，流量计、编码器、转速计的信号都能接。同时带着2个DI、4个DO和1个AO，意味着你可以在同一个模块上完成流量累计、阀门控制、报警输出这一套动作，不用再单独配输出卡。有一点要注意，这玩意儿是S100 I/O系统的东西，跟AC800M HI系列的安全I/O模块不通用，买回去插错机架就麻烦了。
应用场景与行业案例
痛点切入：
搞计量的最怕流量计信号丢脉冲——累计量不准，上下游对账对不上，扯皮能扯半个月。更麻烦的是高速脉冲信号在长线传输中受干扰，导致PLC读到的数跟现场表头对不上，查半天发现是信号衰减或接地环路的问题。这个模块能扛到-40℃到70℃，隔离电压500V起步，为的就是在恶劣现场把脉冲信号稳稳接进来。
典型场景：
- 电力行业——汽轮机转速监测： 发电厂汽轮机或水泵的转速信号通过磁阻式转速探头进入DSDP140B，80kHz的计数能力能捕捉到毫秒级的转速变化，配合AO输出可接入调速系统做闭环控制。
- 水处理——电磁流量计脉冲累计： 大型泵站和水厂，电磁流量计输出的脉冲信号接入DSDP140B做累计流量计算。模块支持双向计数，可同时统计正向和反向流量，精确计算供水量或排污总量。
- 化工——原料配比计量： 反应釜进料管线上的质量流量计输出脉冲信号，DSDP140B累计流量后通过DO输出控制进料阀的开关，4个DO刚好够做一个简单的定量灌装或批次控制。
- 冶金/包装——生产线计数与定位： 高速包装线上的产品计数、传送带编码器信号处理，模块支持A/B相信号输入，可做方向检测和位置定位。
真实案例：
有家化工厂的污水排放计量站，用的是老式涡轮流量计输出脉冲信号，通过一个国产计数模块累计流量后上传DCS。每到雨季，雷击频繁，那个计数模块隔三差五就烧，换了三块还是一到打雷就坏。更麻烦的是，烧一次丢一次累计值，环保部门查排放数据的时候对不上台账。
后来他们换了一块DSDP140B上去，这模块带500V电气隔离，通道和背板之间是物理隔开的。装完之后经历了两个雨季，再没出现过雷击烧模块的问题。那个仪表的工程师后来跟我聊的时候说了一句话很实在：“以前觉得隔离这东西是噱头，现在才明白，有些现场环境就是靠隔离保命的。一块卡贵点，但省掉了半夜冒雨跑现场换件的功夫，值了。”
