描述
产品详情

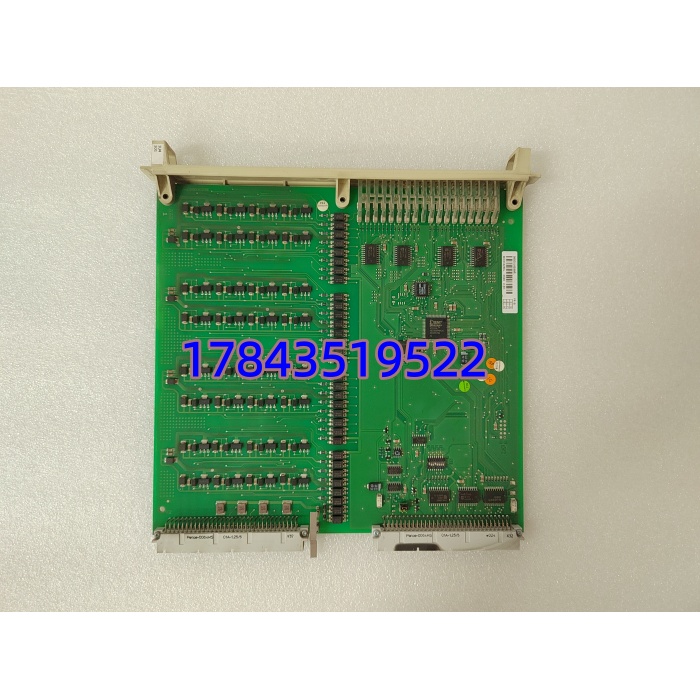

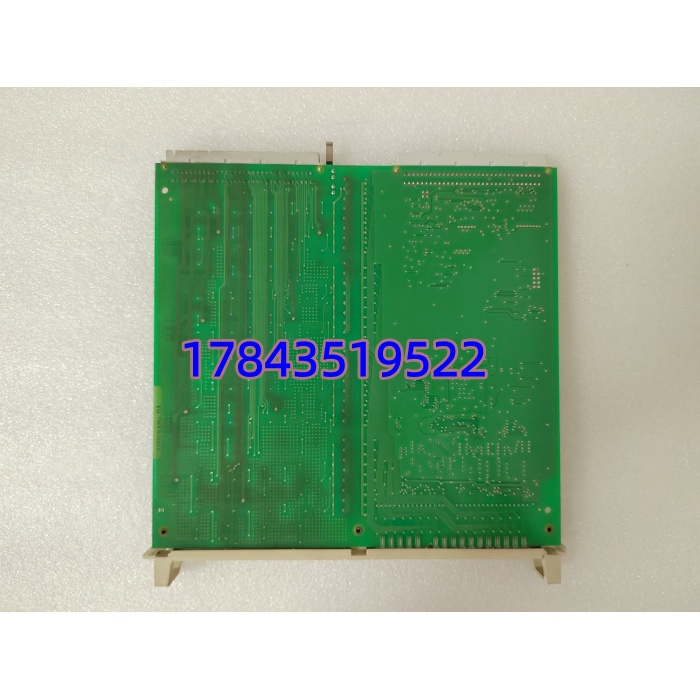

· 型号：DSDO115A（3BSE018298R1）
· 品牌：ABB
· 系列：Advant OCS / S100 I/O System — Digital Output Board（32 ch, 24V DC）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 / Order No. | DSDO115A，3BSE018298R1（原老编码 57160001-NF = DSDO115-NF，A版为升级款） |
| 制造商 | ABB AB, Process Automation（Sweden） |
| 适用系统 | ABB Advant OCS（PM/Hi Controllers）、S100 I/O 机架、AC 800M/800xA 经 S100 Interface 接入 |
| 通道配置 | 32 路独立数字量输出，分为 4 组 × 8 通道，每组有独立熔断器/过流保护 |
| 输出类型 | 晶体管源型（Sourcing，PNP 逻辑 High = 24V DC 输出），非继电器干接点，不可直驱 AC 220V 负载 |
| 额定电压 / 电流 | 标称 DC 24V（允许 20–30V DC）；0.5A/通道连续，单组 8 通道总负载 ≤3A（依底板电源容量） |
| 隔离特性 | 系统侧 ↔ 输出侧光电隔离 ≥2500V AC / 1 min；组间共 COM+（不隔离组间） |
| 故障安全功能 | 支持 Watchdog 超时或模块故障时刻预置安全状态（全关 / 保持 / 用户定义），满足过程安全需求 |
| 诊断功能 | 短路/过流检测、模块温度监视、通道状态 LED（每通道 1 颗 + 模块 OK/COM/ERR LED） |
| 热插拔 | 支持在线插拔（Hot-Swap），更换后控制器自动重配——建议拔出前解除关键强制输出 |
| 背板供电 | 逻辑侧由 S100 机架背板 5V DC 供电，输出侧外供 24V DC 至相应 COM 端子排 |
| 响应时间 | ON/OFF 典型 ≤1 ms（可软件加滤波延时） |
| 安装方式 | S100 I/O 标准机架插槽（Eurocard 格式，96 针 DIN 41612 背板连接器），前板锁紧杆固定 |
| 工作环境 | 工作 -25～+60℃（储存 -40～+85℃），5–95% RH 非凝露；符合 IEC 61131-2、EN 55011 Class A、CE/UL/cUL |
| 物理尺寸 / 重量 | ≈324×234×22.5 mm（L×H×W，Eurocard 双高），≈0.32–0.37 kg |
| 生命周期状态 | S100 系列已转入 Legacy / Limited，原厂新产基本停产，市场以全新尾货及测试拆机件流通为主 |
产品介绍
在一个炼油催化裂化装置碰过 机架里 DSDO115A 烧掉两组通道——起因是现场继电器线圈续流二极管失效反灌 48V 进来，模块本身只扛 DC 24V，那 8 个输出点全锁死。换板后顺手让用户加了每路线圈并联反向二极管和 RC 吸收，之后再没出过事。这块板在老 Advant OCS 系统里的定位很纯粹：DCS 逻辑侧的”手指”，把软件里的 0/1 变成现场可驱动的 24V 开关量，32 点高密度对辅机联锁柜特别节省槽位。
严格来说，DSDO115A（3BSE018298R1）和早期 DSDO115-NF（57160001-NF）插槽与背板完全兼容可直接互换，A 版优化了 PCB 滤波和 TVS 抗浪涌——如果你现场还在跑老 NF 版，换新 A 版反而抗干扰更好，但要注意确认机架 firmware 能识别（Advant OCS 基本都 OK，极老版本例外）。它归 A 类关键备件是因为 I/O 机架无 Pin-to-Pin 替代，坏了只能换同型号或全盘升代 S800 I/O + CI85x 通信，后者是系统性改造不是模块替换。
应用场景与库存策略
DO 板故障直接导致相关联锁输出丢失——轻则某台油泵/风机无法远方启停转就地操作，重则安全联锁拒动触发 ESD 旁路或工艺限负荷。Advant OCS/ 系列原厂已明确 Legacy 状态，全新原装越来越难订，交期常报 N/A 或 >20 周，采购窗口在收窄。
- ：无旁路替代，掉通道影响启停或联锁 → 。
- ：同型机架 ≥3 套可按 N+1 建周转备件池，不必每柜都囤。
- ：若已立项 800xA 全面升代 S800 I/O 可暂缓新增囤货，未立项改造的建议趁渠道有货做 Last-time-buy（按运行机架数 1:1 或 N+1）。
- 海外项目长周期运维：欧洲原厂基本不接单，依赖亚太区库存尾货 → 运行老线无升级计划强烈建议战略囤货，勿赌二手市场长期供货。
真实案例：
北方某 450 万吨/年常减压装置，Advant OCS 主控带 2 个 I/O 扩展架，其中一个架 DSDO115A 运行第 13 年因现场电磁阀线圈短路反灌烧掉 1 组（8 通道）输出。当时库房零备件，调货等了 5 个工作日（遇海关周末延误实际 7 天），期间对应 8 台润滑油泵无法远方启停，操作员就地硬操，安监开不符合项要求增设备机。事后只做两件事：①锁定 2 块全新 DSDO115A（A 版）分存两装置区库房；②PM 计划加一条”每年大修停机油温正常时抽检 DO 板通道通断 + 现场负载续流二极管测量”。花不到 $800 囤两块板，比一次限负荷损失便宜两个数量级——这就是 Legacy A 类件的库存逻辑。
