描述
产品详情

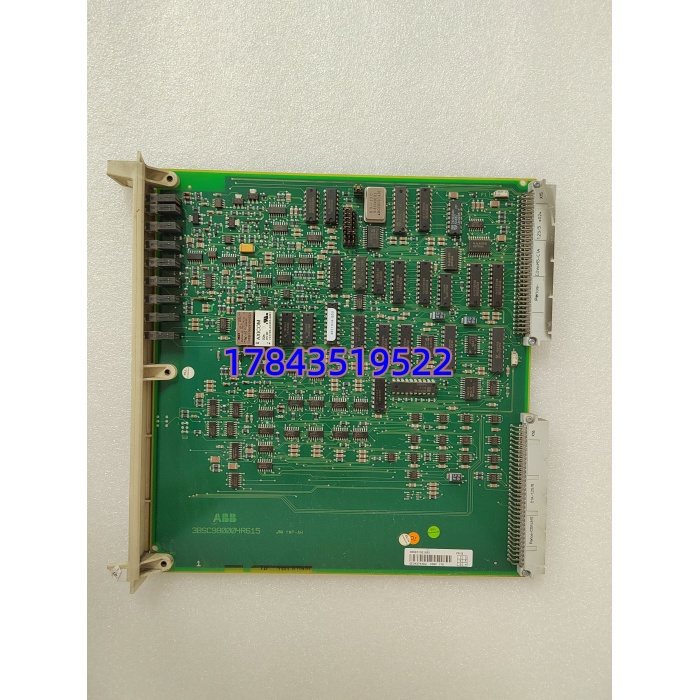

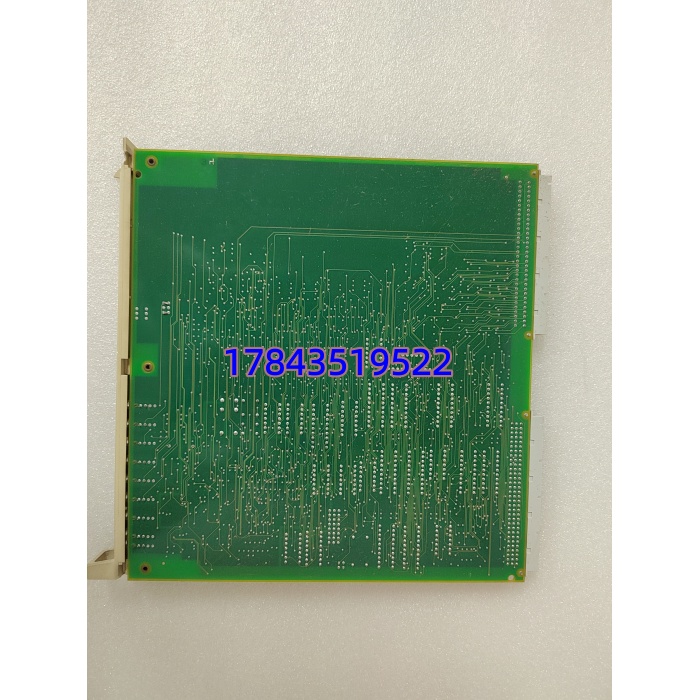

· 型号：DSBC176（3BSE019216R1）
· 品牌：ABB
· 系列：Advant Master / MasterPiece 200 — S100 I/O Bus Extender
规格参数
- 产品描述：ABB S100 I/O Bus Extender / Repeater Board（总线扩展中继板）
- 型号 / 订货号：DSBC176 / 3BSE019216R1
- 适用系统：ABB MasterPiece 200 (MP200)、Advant Controller 410、Advant OCS with S100 I/O
- 总线类型：S100 I/O 并行电气总线（地址/数据/控制信号驱动再生）
- 核心功能：总线信号驱动放大、时序重整、远程 I/O 机架扩展或本地扇出增加
- 上游接口：总线插头（来自 CPU 机架或上级 DSBC176）
- 下游接口：总线插座（至下级 I/O 机架或第二块 DSBC176），末端配 DSTC176 终端单元
- 最大扩展距离：依 ABB S100 远程 I/O 扁平电缆规范，典型总线总长 ≤12 m（柜间）/部分文献 ≤30~50 m，以原厂手册为准
- 供电方式：由 MP200 / Advant 机架背板供 5 V DC（典型功耗 <2 W）
- 地址设定：硬件跳线或 DIP 开关设定机架位置，须与系统组态一致
- 前面板指示：PWR（电源）、ACT/BUSY（总线活跃）、ERR（故障/超时，依版本）
- 热插拔：❌ 不支持，更换须整机架断电
- 兼容替代：可直接替代 DSBC173 / DSBC173A，无需改接线（严格来说跳线设置需复核）
- 工作温度：0 ~ +55℃（IEC 61131-2Class A），存储 -40 ~ +70℃
- 相对湿度：5 ~ 95 % RH（非冷凝）
- 防护/安装：IP20（机架内），螺钉锁定安装于 S100 机架专用扩展槽或 CPU 邻接槽
- 尺寸/重量（约）：160×100×20 mm 或依版本 324×22.5×234 mm，0.15~0.4 kg
- 认证：CE / IEC 61010-1 / UL（依生产年代）
- 生命周期状态：Advant OCS I/O 模块处 Limited / Obsolete 阶段，DSBC176 原厂 EOL，全新原厂库存罕见
产品介绍
从现场维护经历说——DSBC176 本身 MTBF 不错，十几年未必坏一块，但它在 拓扑里充当”桥梁”：CPU 机架→→远程 I/O 机架（或本地多级扇出），板子挂掉或 扁平电缆氧化接触不良，远端所有 AI/AO/DI/DO 模块集体通讯中断，操作员站报”I/O Station Offline”，比单个模块故障难查且影响面大。某个纸浆厂项目远程柜 因机柜长期微振导致总线插头松退，折腾两小时才锁定是总线板不是 I/O 模块——顺带说，备 Buffer Stock 的同时建议把 扁平电缆插头列入定期清洁计划。
采购层面要摊开讲：Advant Master 系列早已 EOL， 全新原厂基本 NLA，市面多为 New Surplus（原厂多余新件）或拆机测试良品。按 ABC 分类——它单价不高但缺货致远程 I/O 全瘫、影响装置开车，建议归入 A 类关键链路备件管理。严格来说替换时需核对跳线/DIP 与原板一致（ 靠硬件地址不是自动枚举），且末端须配 DSTC176 终端，买二手一定要求卖家拍跳线位置照片和上电 LED 演示。若贵厂计划在用 Advant OCS 向 800xA + S800 I/O 迁移， 囤货量按剩余服役年限估算即可，不必过度采购。
应用场景与库存策略
MP200/AC410 装置远程 I/O 机架突然全掉线，查来查去是 或总线电缆——这种事现场不少见。原厂 EOL 后交期直接 NLA，二级市场调货常需 1~4 周，没缓冲库存就是赌。
典型场景与备货建议：
- ： 故障=整组远程 I/O 失联 → 建议按远程机架组÷3向上取整备1件冷备（Buffer），密封防静电袋保存，每2年上电自检
- ：建立共享备件池 →
- EOL 处理：确认 Last-time-buy 窗口已关后锁定 New Surplus；整体 DCS 迁移至 800xA+S800 I/O 时可评估不再补囤
- 注意： ≠ DSBC174（DSBC174 支持冗余总线， 仅非冗余扩展），二者槽位兼容但功能不同不可随意互替；末端须配 DSTC176 终端单元，缺终端会导致信号反射偶发通讯闪断
真实案例：
华南某造纸厂碱回收工段 Advant OCS MP200 系统，CPU 机架经 驱动两列远程 I/O 柜（共 ~120 点 DI/AI）。运行第 17 年大修后开机，远程柜 #2 报全部 I/O Offline，本地柜正常。先怀疑 I/O 模块批量故障，逐块拔测无果；量 扁平缆终端电阻异常——最终锁定 上方总线插头因大修搬运微松脱（板子本身 OK）。重插紧固后恢复。库房无 冷备（”这板子从不坏”是原话），事后复盘： 总线扩展板虽低故障率但是远程 I/O 链路单点，按 API 554 及工厂备件规范应留至少1件冷备+定期清洁总线插头；EOL 件在可购时锁定 New Surplus 库存。
