产品详情

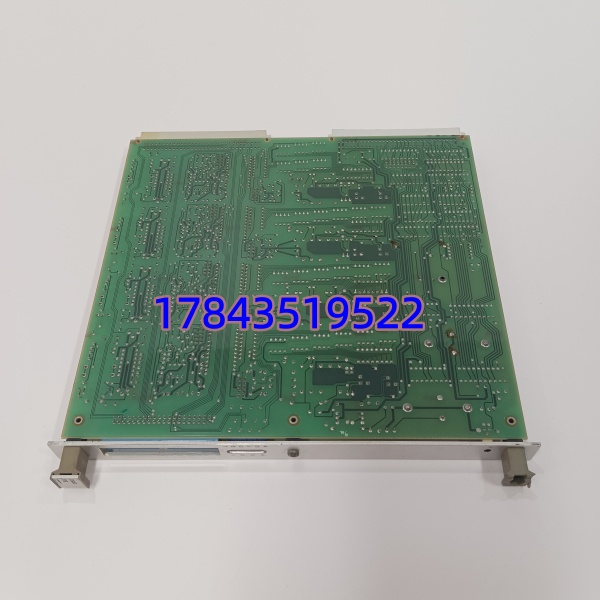

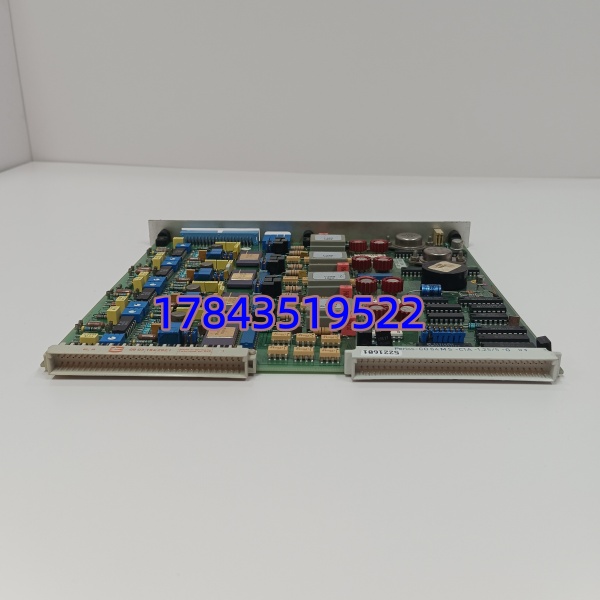

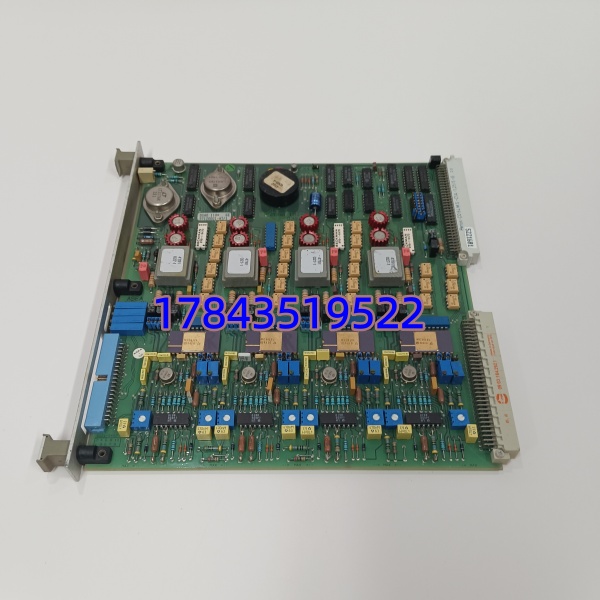

· 型号：DSAO110（ABB 物料号 57120001-AT1，等效标法 57120001-AT）
· 品牌：ABB
· 系列：Advant OCS / Advant Controller 450 — S100 I/O 模拟量输出模块
规格参数
- 产品类别： S100 I/O 模拟量输出模块（Analog Output Module）
- ABB 型号 / 订货号： DSAO110，物料号 57120001-AT1（亦见 57120001-AT）
- 配套端子单元： DSTA160（标准）或 DSTA170（高密度），模块插于端子单元上方，现场接线在端子单元
- 输出通道数： 4 路独立模拟量输出（非 8 路——网传 8 路多为 DSAO120 混淆，DSAO110 为 4 AO）
- 输出信号类型： 0–10 V DC 或 0–20 mA / 4–20 mA（软件可组态，每通道独立）
- 分辨率： 12 bit D/A 转换
- 精度： ±0.05 % of Full Scale（典型值，25℃）
- 负载能力： 电流输出 ≤500 Ω（4–20 mA 回路）；电压输出 ≥1 kΩ（0–10 V）
- 通道隔离： 通道间及通道-总线间电气隔离（500 Vrms）
- 背板供电： +5 VDC 来自 S100 I/O 机架背板（典型功耗 <3 W）
- 指示灯： 前面板 LED 指示模块状态（RUN / ERR）
- 通讯/总线： S100 I/O 本地总线（与 Advant Controller 450 / AC160 通信）
- 工作温度： 0℃ ~ +60℃（IEC 60721-3-3Class 3K3，柜内安装）
- 存储温度： -40℃ ~ +85℃
- 湿度： 5% ~ 95% RH，非凝露
- 尺寸 / 重量： 约 209.7 × 18 × 225 mm，净重 ≈0.595 kg
- 认证： CE、UL、CSA，符合 IEC 61131-2/ IEC 61000-6-2
- 生命周期状态： Legacy / Limited Lifecycle — ABB Advant S100 I/O 系列已宣布逐步退出，新项目主推 AC 800M + S800 I/O
参数综合自 ABB 官方产品页及 S100 I/O 手册，端子单元型号、跳线设置及组态范围请以现场机柜原厂图纸及 ABB 手册为准。
产品介绍
(F 历史生命周期验证切入)
在某老纸机 AC450 柜碰过——操作员改蒸汽阀给定值现场调节阀纹丝不动，AI 反馈正常，查为 DSAO110 第 2 通道 D/A 基准源老化漂移致输出钳位 3.5 mA（本应 12 mA）。换块 DSAO110 后正常，组态不需改，插上 RUN 灯亮即投入。（严格来说，DSAO110 配 DSTA160 端子单元；若现场原装是极早期 + DSTA 老基座，换新版 57120001-AT1 通常直接兼容，但建议核对端子单元版本——个别超老柜子 DSTA 前缀不同需确认接线图再动手。）
Advant I/O 整体进 ABB Legacy Phase， 属B→A 类过渡关键备件：单块 AO 故障一般不致全装置跳车，但关联控制回路（给水调阀、风机挡板、变频给定）会开环切手动——连续工艺里这就是质量波动甚至联锁停机隐患。建议按”在线 AO 模块数 ×10–15% 设备件池，下限冷备 ≥1 件/全厂”囤货，比停机时全球淘 NOS 划算。ABB 新项目推 AC 800M+S800，存量现场 还得再跑多年，TCO 角度看这小板的冷备 ROI 很高。
应用场景与库存策略
模拟量输出模件挂了 → 对应控制回路开环（阀位卡死或归零/保持），操作员被迫手动旁路或就地手操。Advant 已 EOL，原厂新件无货，靠 NOS/拆机翻新，交期不可控。
典型场景与备货建议：
- — 多 AO 点驱动调节阀 → 建议按在线 AO 模块数 ×10–15% 设备件池，最少冷备 1 件，大修做插拔触点清洁。
- 石化常减压/重整装置控制阀给定（Advant Master 系统） — 单点故障影响产品质量 → 区域炼化企业多套装置设共享池备 1–2 件，年度轮换通电检测。
- 电厂给水泵/引风机变频给定（Advant 450 驱动老机组） — 找件难 → 提前确认渠道 NOS 存量，进入 LTB（Last-Time-Buy）预警按剩余服役期囤货（通常全厂 1–2 件 + 共享池 1 件）。
- 计划升级 AC 800M 的项目 — 过渡期保留原型号做热备，新系统 FAT 通过后再评估呆滞调拨或留底牌。
真实案例：
西南某 25 万吨/年造纸线 #1 机施胶段—pH 调节 NaOH 计量泵 AO 给定突归零（查为 Ch.3 内部基准源漂移），库房无 Advant 备件，渠道找测试拆机次日达，产线被迫切手动约 6 h（施胶不均降等约 18 t）。事后该厂把 / DAI03 / DDI / DDO 列入”Advant 关键可换 B 类清单”，按 12% 比例冷备并建序列号台账，年检做金手指清洁——再没为这板子趴窝。
