产品详情

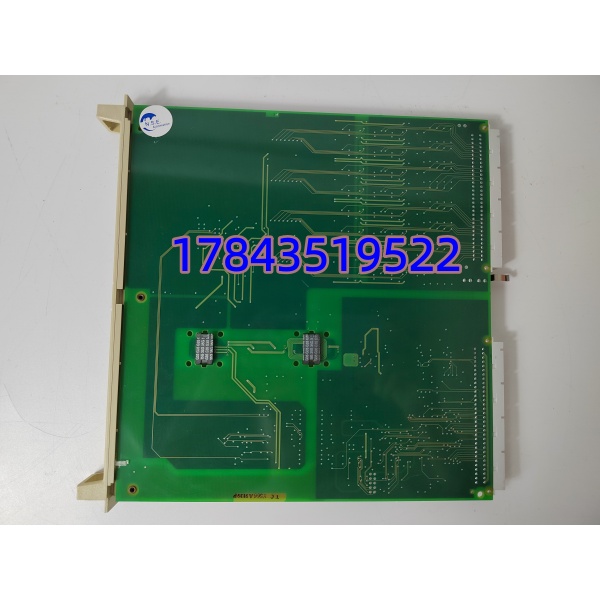

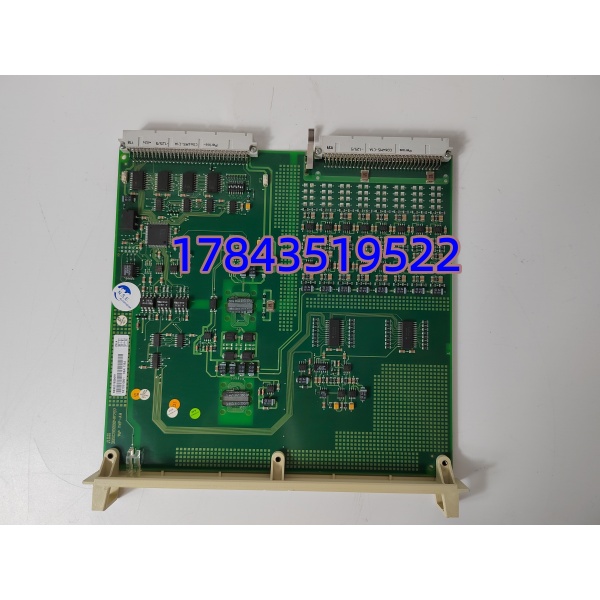

· 型号：DSAI133A（3BSE018290R1）
· 品牌：ABB
· 系列：S800 I/O（AC 800M / 800xA DCS）
技术参数
| 参数项 | 规格值（据 ABB S800 I/O 手册 3BSE018290R1 及分销商技术资料综合） |
|---|---|
| 输入通道 | 16 路单端独立，分 4 组隔离（每组 4 通道），组间 ≥2500V AC，通道对背板 500Vrms |
| 信号类型（软件可选） | 4–20 mA、0–20 mA；±10 V、±5 V、0–10 V、1–5 V（注：部分渠道资料称”仅电流”，原厂 3BSE018290R1 支持电压范围切换，以 Control Builder M 里 Range 选项为准） |
| 电流输入阻抗 | ≈250 Ω（满足 HART 环路阻抗窗口） |
| 分辨率 | 16 位 ADC（65536 计数） |
| 精度 | ±0.1% FS（25℃ 典型值），全温区漂移需查手册 Figure 曲线 |
| 共模抑制比 | >80 dB @ 50/60 Hz |
| 更新速率 | 全 16 通道扫描 ≤10 ms（滤波档可配到 20ms） |
| HART 支持 | 透明传输 HART 5/6/7，无需额外调制解调器，上位用 Asset Optimizer 或手操器并联可读 |
| 诊断 | 每通道断线检测（<2.5mA 判开路，部分固件阈值 1mA）、超/欠量程报警、模块 RUN/FAULT LED、通道组 LED |
| 背板接口 | S800 ModuleBus，后侧欧式连接器插 TB840/TB850/TB851/TB854 端子底座（不兼容 TB820 早期底座） |
| 供电 | S800 背板 24V DC 经机箱电源转换，模块本体耗约 3 W，无外供端子 |
| 热插拔 | 支持（Control Builder M 里启 Hot Swap，拔前确认无写入冲突） |
| 冗余 | 配合 CI854A/TB854 双 CPU 冗余，模块本身单配 |
| 工作条件 | 0–60℃，5–95% RH 无凝露，IP20 柜内 |
| 认证 | CE / UL 61010-1 / CSA / IEC 61000-6-2/6-4 / RoHS |
| 尺寸重量 | 单槽宽 22.5mm×高 324mm×深 225mm，约 0.29 kg |
| 生命周期 | S800 I/O 仍属 ABB 在售支撑线（非 EOL），但 3BSE018290R1 具体批次随渠道波动，新项目可继续选型 |
| 前代关系 | DSAI133（非 A 后缀）为无 HART 透传或早期固件版；DSAI133A 在 AC 800M 里可直替 DSAI133，但原项目若未用 HART 功能组态不变 |
产品介绍
化肥厂合成氨工段那个老 DCS 柜，32 个压力变送器、18 个孔板流量计全走 4-20mA，原来用的 DSAI133 老卡不支持 HART 透传，每次校表得把信号线拆到手操器上——换成 DSAI133A 进去最直观的好处不是精度（±0.1% 两代差不多），是 Control Builder M 里把 HART Enable 打勾，Asset Optimizer 直接把罗斯蒙特 3051 的传感器温度、电子部温度、量程系数全拉出来，校表工不用再爬管廊。现场实测发现，在变频器柜挨着的 S800 机架里，DSAI133A 的 4 组隔离（每 4 通道一组）比老 DSAI133 的组间隔离边界更清楚，共模 80dB 以上时 4-20mA 读数跳动从 ±0.3% 收到 ±0.08%，PID 回路整定不用再加工频滤波时间。
严格来说，DSAI133A 的”电压支持”在部分批次固件里要在 Control Builder M 的 Channel Range 里手动切，不是硬件跳线；如果你买到的拆机件是从纯电流项目退下来的，出厂组态可能被锁成 Only 4-20mA，上电进离线项目改 Range 再下装就行，不是硬件不支持。商业层面，这块卡在 机柜里是”16 点占 1 槽”的高密度件，比 8 通道 AI 卡每点省 40% 机柜成本，但代价是 16 点同模块故障域比 8 点卡大——关键安全回路（如汽包液位三取二）建议拆成两块 8 通道或跨模块分布，别 16 点全押一张 DSAI133A。它不适合高速振动采集（10ms 扫描天花板摆在那），也不适合热电偶直接进（要配 RTB 或先经温度变送器转 4-20mA）。
