产品详情

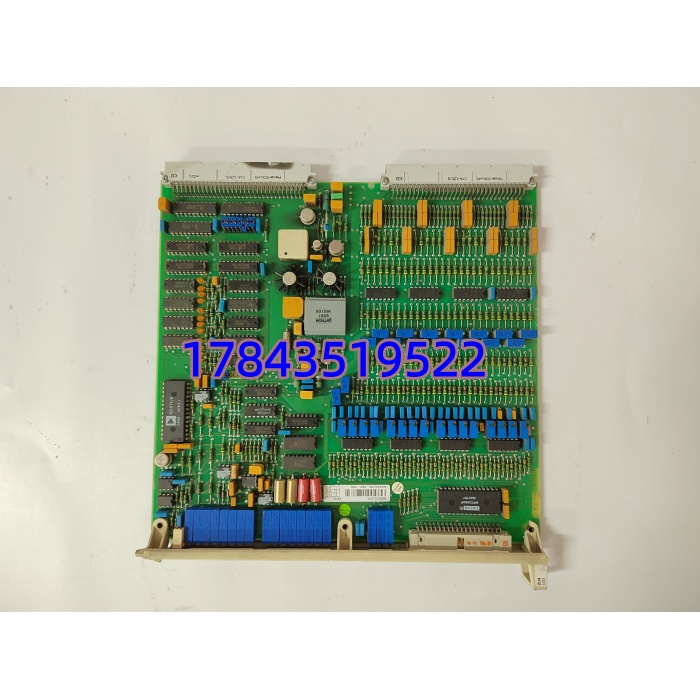

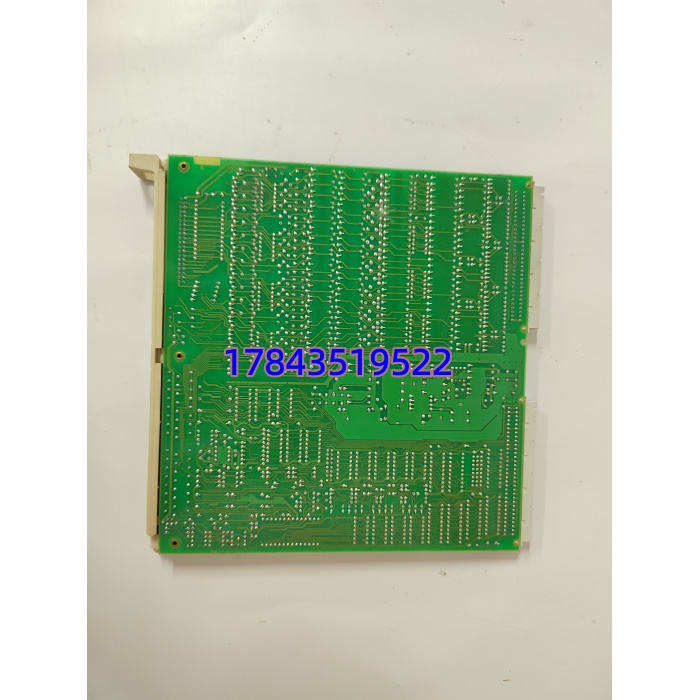

· 型号：DSAI130D（订货号 3BSE003127R1）
· 品牌：ABB
· 系列：Advant OCS / Symphony Harmony — S100 I/O Analog Input Module
规格参数
- 制造商：ABB Ltd.
- 型号：DSAI130D
- 订货号（Order Code）：3BSE003127R1（Kit 版 DSAI130DK01 含安装附件）
- 模块类型：S100 I/O 模拟量输入板卡 — 16 通道差分（Differential Input）
- 适用系统：Advant Controller AC410/AC450/AC460、MasterPiece 200/1/90、Symphony Harmony 配合 S100 I/O 机架；亦可用于 800xA + CI854 + S100 混合架构
- 输入通道数：16 路（通常 4 通道/组，组内共地，组间隔离）
- 输入信号类型：软件组态 ±10 V DC、0–10 V、±20 mA、4–20 mA、0–20 mA（部分版本支持 mV）
- 输入阻抗：电流模式 ≈250 Ω（内置分流电阻）；电压模式 ≥2 MΩ
- A/D 分辨率：12 bit（部分资料标称等效线性度优于 12bit）
- 转换精度：±0.03 % FS（典型 @25℃），全温 ±0.2 % FS
- 转换/更新时间：约 20 ms / 全通道扫描
- 数字滤波：4 档截止频率软件可选 — 10 Hz / 30 Hz / 100 Hz / 300 Hz
- 通道隔离：通道-背板隔离 ≥500 V AC（1 min 测试），通道组间隔离
- 共模抑制比（CMRR）：>100 dB @ 50/60 Hz
- 供电方式：+5 V DC 由 S100 I/O 机架背板总线提供
- 典型功耗：≈3.0～3.5 W
- 状态指示：RUN（绿—正常工作）、ERR（红—故障/超量程/断线）LED
- 接线方式：S100 专用端子块（Terminal Block）或 ELCO 过渡电缆（依机架配置）
- 安装方式：插装于 Advant OCS I/O 机架标准插槽（非 S800 I/O 机架 TU 底座，不兼容 AI810 安装座）
- 工作温度：0 ～ +60℃（部分资料 0～+55℃）
- 存储温度：-40 ～ +85℃
- 相对湿度：5%–95% RH，非冷凝
- 防护等级：IP20（机柜内安装）
- 物理尺寸（参考）：约 365 × 261 × 20 mm（ 标准模块长条板）
- 重量：≈0.475～0.52 kg
- 认证：CE / cULus / CSA；RoHS 部分豁免（依据 EU 2011/65/EU Art.2(4)(c)(e)(f)(j)）
产品介绍
在某个运行二十年的炼油催化裂化装置碰过：AC450 控制器挂 I/O，其中一块 DSAI130D 采集反再器温度与分馏塔顶压力，慢慢出现某通道数值跳变±3%——查下来是板载输入级运放偏置电压漂移（老电解电容老化典型毛病），并非端子接触问题。因为建厂 MRO 清单只写了”模拟量输入卡”没指定型号，采购图便宜买了 S800 的 AI810 回来完全插不进 槽位，最终等原型号 NOS 调货停机待件 8 小时。这块卡的库存价值不在”它容易坏”（其实相当皮实），而在 平台已停产、市面存量递减且无任何 pin-to-pin 替代——你要么留备件要么整体 I/O 改造。
ABB Advant/Symphony Harmony 系列步入生命周期末期，DSAI130D 虽未在所有区域同步 EOL 但实际新件已稀缺，主要靠 NOS 和测试合格拆机流转。对仍运行 AC410/AC450 或 MP200 的老厂，建议按 ABC-B 类管理（每 3～4 面 机架配 1 件冷备或全厂同类机架共享 1～2 件周转），若装置 5 年内不改造应启动 Last-Time-Buy 评估——停产后再找往往是三倍溢价还带氧化痕迹。
应用场景与库存策略
AI 卡故障表现为单卡 16 点全丢或个别通道漂移/断线检测报警，若所采信号参与回路调节（如汽包水位三冲量）或参与联锁，无热备切换机制会迫使操作员切手动或触发局部停机。
- — 主蒸汽压力、液位、流量等关键过程变量采集，非它不可因 架构无替代插卡 → 建议按 B 类备件每套同类机架池化备 1 件密封 NOS 冷备，多套装置共享周转。
- — 炉温/窑头负压采集 → 若服役 >15 年且无 DCS 升级计划，建议 Last-Time-Buy 2 件（1 新 1 测好拆机），存防潮柜每 3 年外观复核。
- 已部分迁移至 800xA + S800 I/O 的装置 — 遗留 分区仅少量 AI 卡 → 可降为 C 类按全厂 1 件共享，改造时逐步取消。
- 改造/扩容项目 — 注意区分 （）与 S800（AI810/AI820），采购清单必须注明 3BSE003127R1，防止误订 系列无法安装。
真实案例：北方某 300kt/a 聚丙烯老线，Advant Controller 450 带 6 面 I/O 机架。大修完冷态试车时发现 #3 机架 第 9–16 通道全显 “”（断线报警），量现场电流正常——判断板卡输入缓冲级故障。因原始备件包只按”每机架 1 块 DI/DO 冷备”编制未列 AI 卡，联系三家代理均只有拆机件且成色参差。最终从兄弟装置借调一块临时恢复，等 NOS 新封件空运延误 6 天，聚合釜险些因温度信号丢失触发联锁停车。事后该厂将全部 AI/AO/RTD 卡列入 Last-Time-Buy 清单，按每类型 2 件囤货——总花费不到一次非计划停车损失的 5%。
