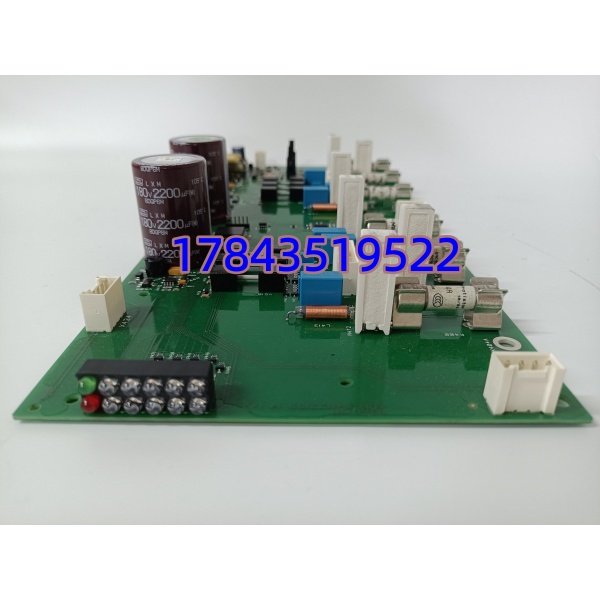

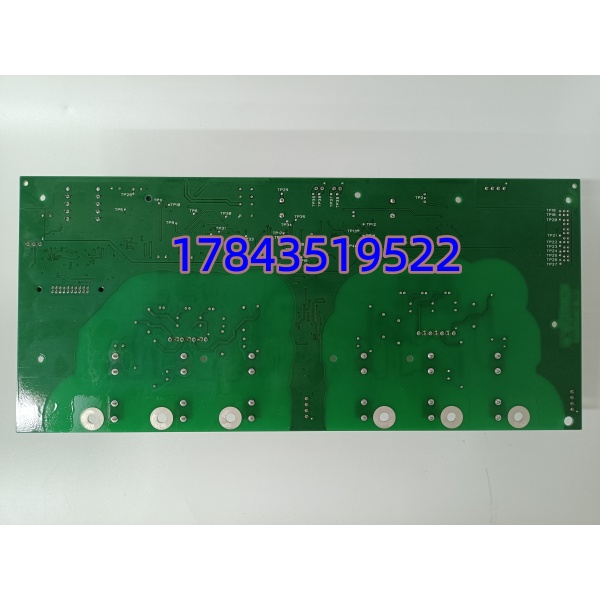

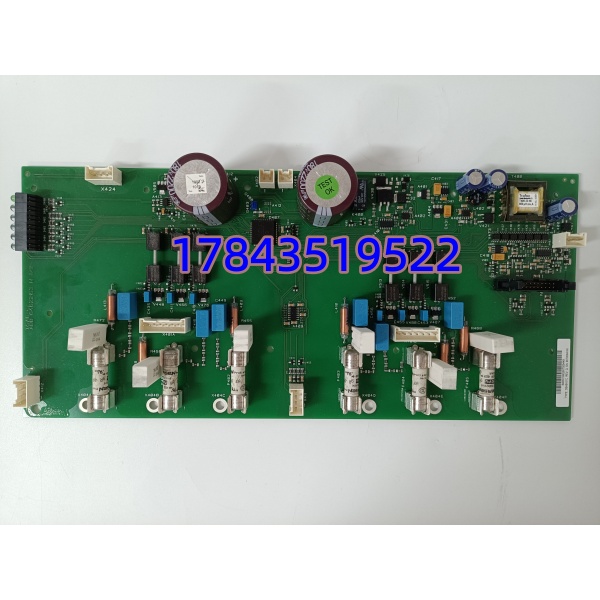

ABB DSAB-01C 64630199 | 24V供电触发控制板

描述

产品详情

· 型号：DSAB-01C
· 品牌：ABB
· 系列：ACS系列变频器附件/触发板（ABB Drives Accessory Board）

规格参数

产品介绍

这东西不是你在面板上能看见的模块——它藏在变频器内部，负责的是晶闸管触发角度控制和功率单元的状态反馈。 DSAB-01C属于ABB ACS系列大功率传动（ACS800、ACS880、ACS600等）的专用附件板，说白了就是控制整流桥何时导通、何时关断的那块板子。 一旦它挂了，整个功率模块的输出就没了，电机要么转不起来，要么直接飞车。

从供应链角度看，这类附件板的生命周期完全跟着主传动产品走。ACS600 multidrive在2025年1月1日已进入Obsolete（停产）阶段，产品不再供货。 而基于ACS600硬件的部分ACS800型号也将在2025年1月1日转入停產状态。 这意味着DSAB-01C作为这些传动的配套备件，供货窗口正在快速收窄。手里压一块，比等停产后再满世界找拆机件要安全得多——而且你根本不知道拆机件的晶闸管触发板被之前用的人折腾过多少次。

应用场景与库存策略

大功率变频器突然报“触发故障”或者干脆没输出，产线停了，电工拆开柜门发现是那块附件板的LED指示灯全灭了——这种电话我接过不止一次。DSAB-01C这类板子没有替代品，每个型号的触发时序和信号定义都是跟主控板绑死的，拿别家的板子插上去，轻则报错，重则炸IGBT。

典型场景与备货建议：

• 冶金轧机主传动：ACS800/ACS880驱动大功率直流电机，DSAB-01C负责整流单元的触发控制。轧机停机一小时，损失的产量够买几十块板子。建议每台在用传动备1块DSAB-01C，作为冷备件上架。
• 水泥回转窑变频驱动：现场环境粉尘大、温度高，触发板的电子元器件老化加速。建议按在用台数×20%做战略囤货，重点关注停产的LTB窗口。
• 化工压缩机变频控制：传动柜安装在非防爆区，但电网谐波和电压波动频繁，触发板容易受尖峰干扰损坏。建议供应商代管（VMI），约定12小时内紧急调货响应。
• 港口岸桥起升机构：大功率ACS880传动配，设备价值高、停机影响大。建议至少备2块——一块上架备用，一块作为“拆件用”来源（比如只缺某颗MOSFET驱动芯片，可以从备板上拆）。

真实案例（讲故事的方式）：

背景：华南某大型造纸厂的压榨部主传动，用的是ABB ACS800多传动系统，整流单元配触发板。

缺少备件引发的停机危机：去年4月，一台ACS800传动柜报“F012”故障（整流单元触发故障），现场电工检查后发现板上的触发LED灯不亮，判定触发板损坏。库房翻了个底朝天——没有。联系ABB——这个板子不是常规备件，订货周期6-8周。原厂工程师建议“整台整流模块返厂维修”，一来一回至少两周。

紧急调货/替换解决：厂里等不了两周，我们动用了备件共享网络，从另外一家同行手里借了一块同型号的（对方也是当备件压着的），顺丰次日达。换上去之后传动恢复，但欠了同行一个人情，还得承诺以后人家有需求优先调货。

库存策略的反思：这块板子的采购价看起来不高（几千块级别），但一旦缺货导致停产，单日损失可能超过六位数。事后我们把该车间所有/ACS880的附件板型号梳理了一遍，保有量是8块，按“在用数×15%”的策略一次性采购2块做中央战略库存，同时向ABB确认最后一次采购（LTB）的窗口期。
