描述
产品详情

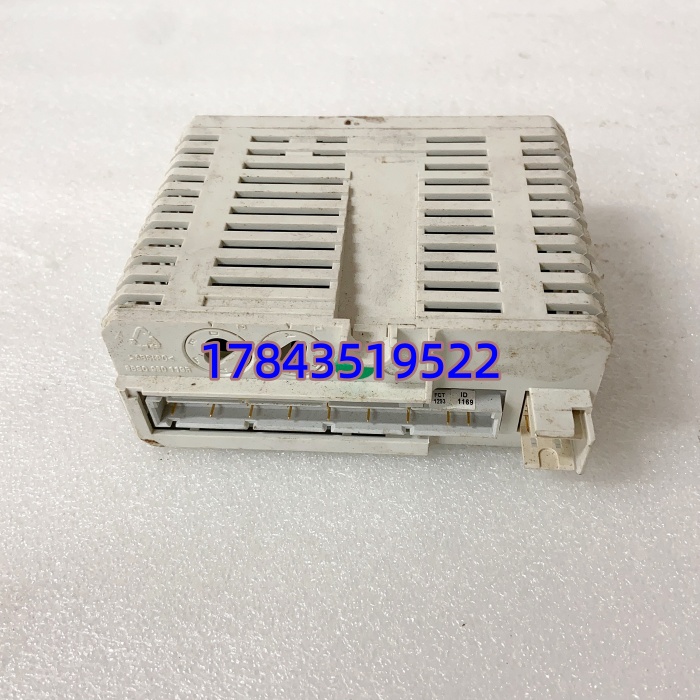

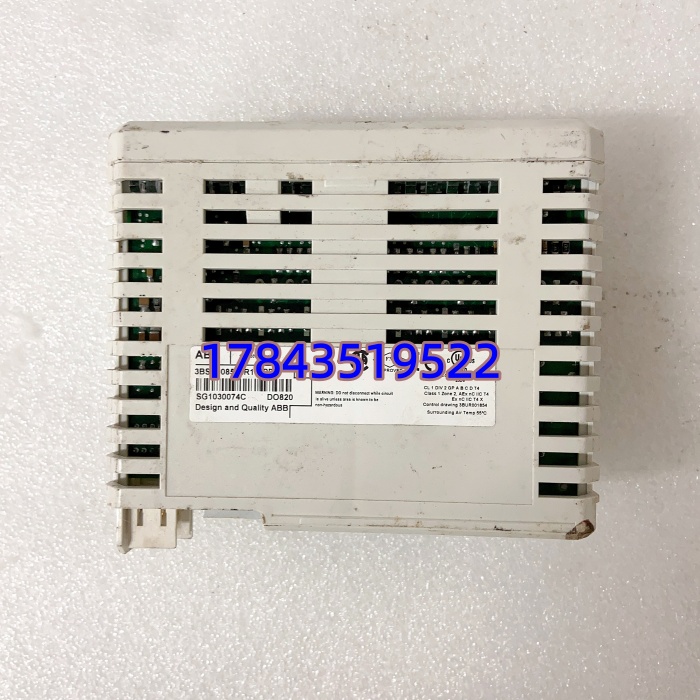

· 型号：DO820
· 品牌：ABB
· 系列：S800 I/O — S800L（本地）/ S800F（现场总线）兼容，配套 CI854/CI867 等通讯接口
规格参数
- ABB 型号：DO820
- 订货号：3BSE008514R1（旧目录亦见 3BSE008514R—后缀 R1 为标准版）
- 模块类型：数字量继电器输出模块，8 通道独立 SPDT（Form C：常开 NO + 常闭 NC + 公共 COM）
- 适用系统：ABB AC800M / AC500 系列 PLC，通过 S800 基座与 CI854A/CI867/PM8xx 连接
- 输出触点额定：阻性负载 最大 2A @ 250V AC / 30V DC；感性负载需按额定降容曲线（典型 0.5A @ 240V AC 电感）
- 开关电压范围：最大 250V AC / 125V DC（依触点材料 AgCdO 或 AgSnO₂，以实物为准）
- 机械寿命：>10⁷ 次操作（无负载）；电气寿命 ≈10⁵～2×10⁵ 次 @ 额定阻性负载
- 通道间隔离：250V AC CAT II（通道组分组合，具体以底座接线分组为准），与逻辑侧光耦隔离
- 逻辑供电：由 S800 基座背板 +24V DC（典型 19.2–30V DC）取电，模块功耗 ≈2.5W（所有继电器吸合时）
- 响应时间：吸合 ≤10ms，释放 ≤5ms（典型值，随触点老化略增）

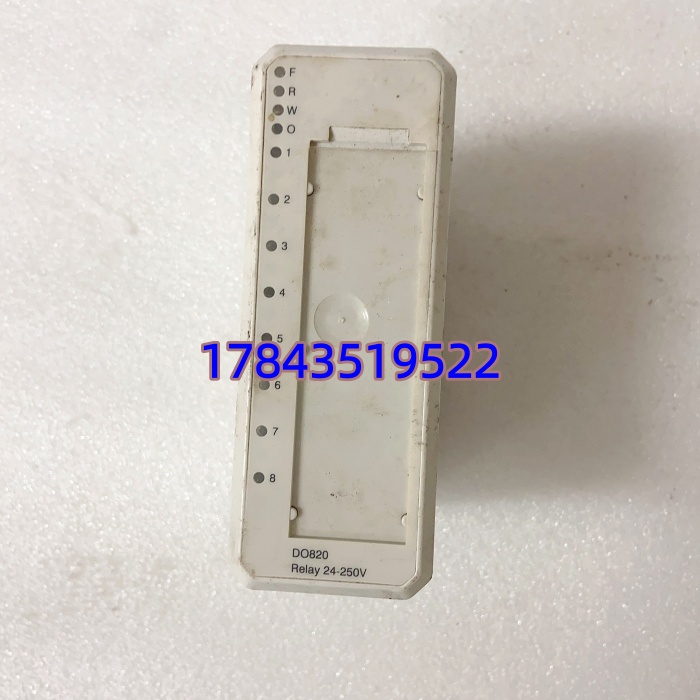

- 诊断与指示：每通道独立 green LED 指示继电器吸合状态；Module OK 指示灯（绿/红）
- 安装形式：插入式，锁定杆固定，支持在线热插拔（Hot Swap）——换模块不断机架电源
- 工作温度：0 … +55℃（IEC 61131-2标准），存储 -25 … +70℃
- 认证：CE、UL/cUL、DNV/GL（海事可选）、符合 EN 61131-2/ IEC 61010-1
- 配套底座：TU810/TU812（紧凑）/ TU814/TU818 等 S800 端子单元，需按通道组隔离需求选底座
产品介绍
DO820 是 ABB S800 I/O 家族里的 8 路继电器输出模块，每通道是独立 SPDT 转换触点（NO/NC/COM），不像晶体管 DO 只能灌/源 24V DC——它能切交流 220V 或直流线圈，直接去驱动现场电磁阀、中间继电器、声光报警器、小型电机启动器。简单说：这是把 PLC 的弱电逻辑变成”可切强电的干接点”的那块桥。
和晶体管 DO810（0.5A 固态）比，DO820 的优势是电压不敏感——同一块卡能混用 24V DC 和 220V AC 负载，不怕反电势（虽感性负载仍建议并续流二极管/RC）。缺点是机械寿命和开关速度（ms 级，不适合高速脉冲）。我在现场习惯用它做”非频繁动作的功率接口”，特别是老装置改造时现场线已接 220V 线圈，换 DO820 不用改负载侧。有一点要注意：触点容量是 2A 但感性负载务必降额，否则触点熔焊你会头疼。
应用场景与行业案例
痛点切入：
我遇过一套 AC800M 控制柜原配 DO810 晶体管模块直驱 220V AC 电磁阀——上电瞬间炸了三个通道，因为现场工人误把交流负载接进固态输出。后来全换成 DO820 继电器模块，再没出过事。继电器触点吃交直流通吃，对这种”负载类型不确定的改造项目”是最安全的兜底。
典型场景：
- 电厂辅机系统（输煤/化水）— 控制就地电磁阀箱 220V AC 线圈、皮带启停按钮灯， 直接切交流省中间继电器
- 水泥/冶金除尘改造 — 现场多路振打电机接触器控制，每通道独立 NO/NC 可做故障安全位（失电转 NC 断开）
- 包装/食品产线安全门联锁 — 驱动警示灯、蜂鸣器及安全继电器复位线圈，混用 24V DC 与 110V AC
- MRO 替换老旧 S500 I/O — S800 + TU8xx 底座向下兼容原 S500 地址映射（部分需改底座），不停线升级
真实案例：
北方某化工厂脱盐水站，三套 ABB AC800M 控制 40 多只气动阀。建厂时配的是第三方继电器隔离模块，五年后触点氧化导致阀门偶发不动作——查 PID 输出正常但现场阀不动。夜班我带四块 过去，逐柜断电换底座上模块（TU810 兼容原位），恢复供电后通道 LED 随开度指令亮灭。没改任何程序，只重映射了少量 I/O 地址（ 自动识别）。投运后再没出现”输出灯亮阀门不动”。老师傅说早知当初就该上原厂继电器模块别省那几百块。有一点要注意：换完务必用万用表量 COM-NO 通断对应输出状态，防止底座插针接触不良伪装成通道坏。
