产品详情

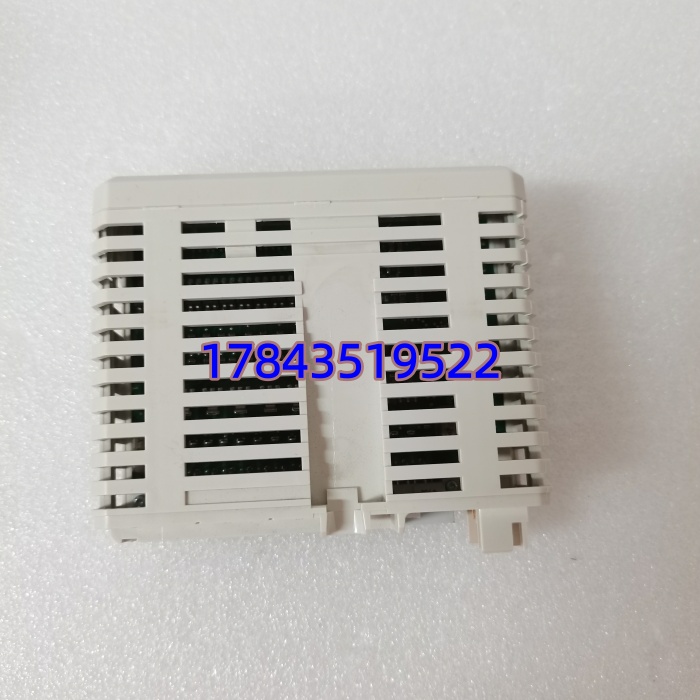

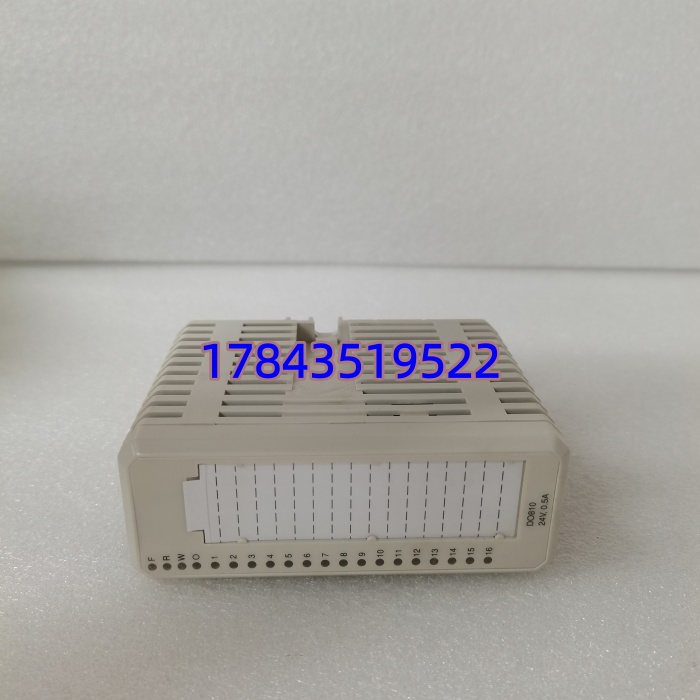

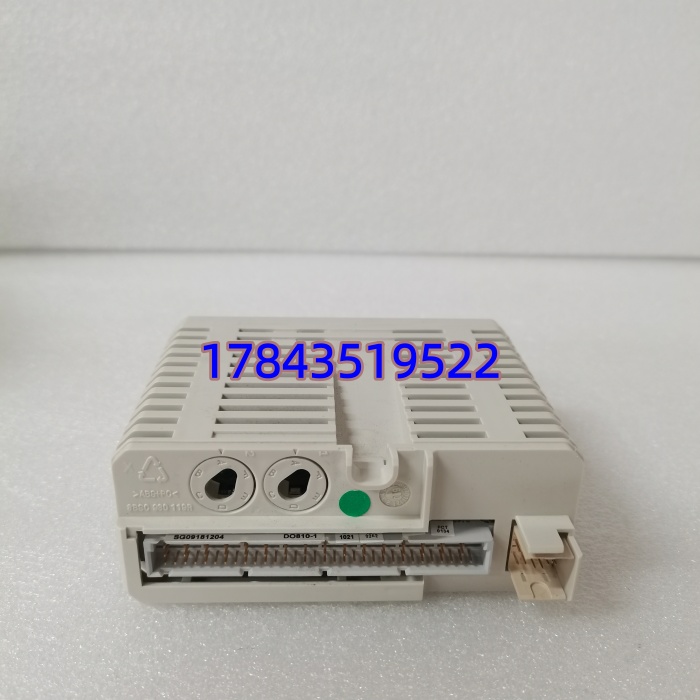

· 型号：DO810（完整订货号 3BSE008510R1）
· 品牌：ABB Ltd.
· 系列：ABB S800 I/O for System 800xA / Symphony Freelance — Digital Output Module (16 ch, 24 V DC)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品名称 | ABB S800 Digital Output Module DO810 |
| 订货号 | 3BSE008510R1（标准型，无线路监测） |
| 通道数 | 16 通道（2 组 × 8 ch） |
| 输出类型 | 24 V DC Source（PNP），负载负端接 0 V / DC Com |
| 额定电压范围 | 19.2–30 V DC（负载侧，典型外部供 24 V DC） |
| 额定负载电流 | 0.5 A / ch max，模块总电流 ≤ 4 A（依环境温度降额） |
| 浪涌电流承受能力 | ≤ 1.5 A / ch（短时） |
| 短路/过载保护 | 每通道电子限流 + 热关断自动恢复 |
| 隔离 | 输出侧 ↔ 逻辑/背板 500 V AC（光电耦合），通道组间共享 COM |
| 响应时间 | ≤ 1 ms（ON↔OFF） |
| 诊断指示 | 每通道 1× LED（亮=输出 ON），模块 OK（绿）/ ERR（红）/ INIT LED |
| 现场接线 | 通过 ABB TU8xx 端子块（TU810/TU812/TU814/TU818 等），弹簧或螺钉端子，热插拔时端子块保留接线 |
| 背板供电 | +5 V DC 由 S800 I/O 底座经 CI85x 通信模块提供，典型功耗 < 1.2 W |
| 安装方式 | 35 mm DIN 导轨（TS35），插入 S800 I/O 底座单元 |
| 工作温度 | 0 ～ +60℃（运行中，55℃ 以上需核对降额曲线），贮存 -40 ～ +85℃ |
| 湿度 | 5%–95% RH（无冷凝） |
| 认证 | CE、cULus、DNV、LR、ABS（依具体变体），符合 IEC 61131-2 / IEC 61000-6-2 |
| 热插拔 | 支持在线更换（控制器自动重枚举该槽） |
| 替代关系 | DO820（带线断检测）物理兼容，DO810 无 Wire Break 诊断 |
产品介绍
某个水处理项目 DO 点驱动中间继电器——投运三年后偶发单点不动作，查下来是 DO810 某通道光耦老化截止。换模块的核心价值不只是”有 16 个输出”，而是每点独立 LED + 模块级 ERR 上报 Control Builder M/Freelance Engineering，能快速区分是逻辑没置位还是硬件故障，省大量查线时间。它要求现场负载负端回 0V/M（Source 输出），这点跟 Sinking 型 DO 正好相反——我碰过外包接线按 Sinking 接，所有电磁阀不动作，模块 OK 灯绿但输出点 LED 全灭，补接 0V 公共后立即正常。
采购端说直白：S800 I/O 仍在产，新件代理交期通常 4–8 周，急修有测好库存流转。最大坑是跟 DI810 混订——下单一定确认是”DO810 数字输出”不是”DI810 数字输入”，两者标签字体小容易看走眼。端子块型号也需匹配（TU810 系列高密度版），老柜若用 TU900 系列（S800 remote I/O compact）物理不兼容。出货前可要求提供模块正面标签照片核对 3BSE008510R1 字样。
替换与升级建议
✅ 直接替换
- DO810 3BSE008510R1 → 同号：拔出保留 TU8xx 端子块不动，插新模块，CBM/Freelance 自动识别序列号 → Confirm，约 3–5 分钟恢复输出。
⚠️ 软件兼容（需核对/微操作）
- ：物理兼容同 TU8xx 端子块。；DO820 替 ——可直接认，额外获得断线检测功能，无配置改动（若原逻辑未用 WB 诊断则无影响）。建议依实际维护习惯选择。
- 早期 旧尾缀 变体（无 R1 后缀老欧版）→ 现行 3BSE008510R1：通常直接识别，Control Builder 若提示 HW Rev 不同点 Accept 即可。
❌ 硬件不兼容
- DI810（数字输入）、AI810/AO810（模拟量）、DO801（继电器输出型）：槽位类型不同，插错报 Module Mismatch
- S700 系列本地 I/O（AC500 PLC 用）：背板定义不同，不可混入 底座
- TU900 系列紧凑型端子块（ remote compact）：与标准 TU8xx 机械不兼容， 不能插 TU900 底座
若无完全匹配新件可订目前有测好库存流转；ABB 系列仍在产新件按完整 3BSE008510R1 可向代理询价。
