描述
产品详情

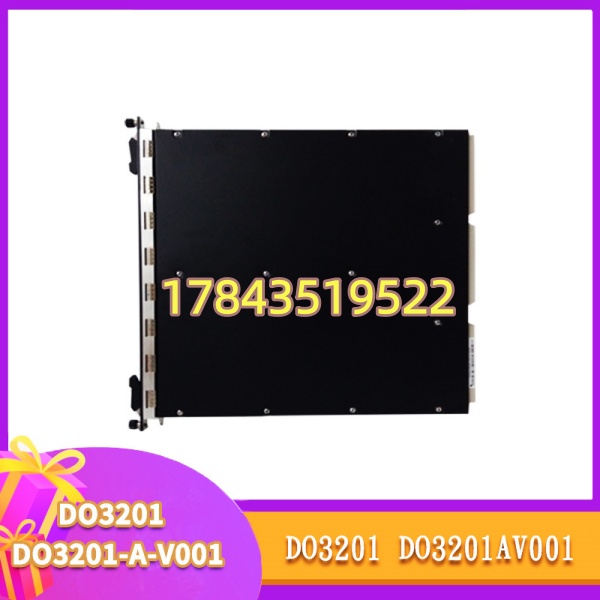

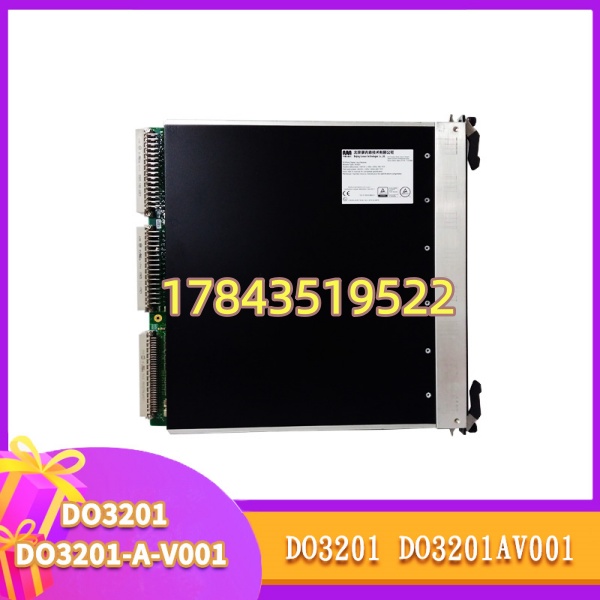

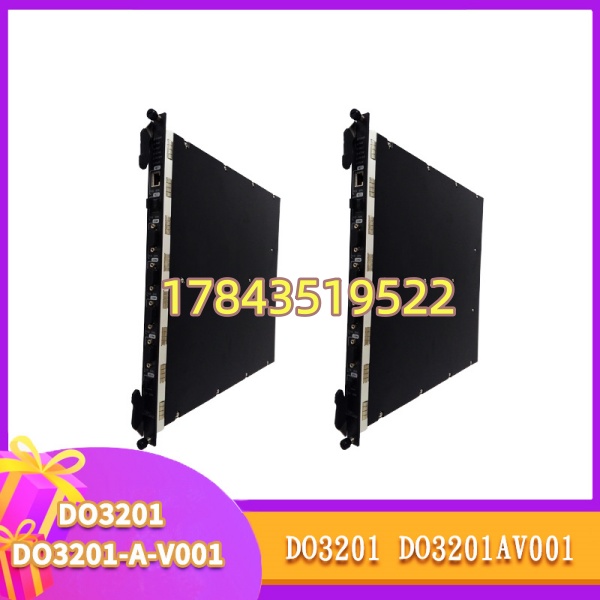

· 型号：DO3201（DO3201-A-V001，ABB SIS 系列安全数字输出模块，常见物料参照 3BSE008960R1）
· 品牌：ABB
· 系列：ABB 800xA High Integrity — SIS I/O Module（Safety Digital Output）
规格参数
- 模块类型：SIS（Safety Instrumented System）数字量输出模块，用于 800xA HI / AC800M HI 安全控制器
- 典型标识：DO3201 / DO3201-A-V001（A-V001 为版本/选项后缀，硬件功能同 DO3201 族）
- 系统兼容：ABB 800xA High Integrity SIS、AC800M HI 冗余安全控制器架构
- 输出通道数：常见 16 通道（SIS 版）或 32 通道高密度版（依具体 DO3201 硬件变体，需核对原柜 BOM）
- 输出类型：电子式晶体管（固态）24 V DC，源型（Sourcing）或沉型依组态，非继电器触点
- 每通道额定电流：0.5 A @ 24 V DC（最大 0.6 A 可调），模块总电流受分组限流（典型 ≤12～16 A 依版本）
- 安全完整性等级：SIL 3（IEC 61508/ IEC 61511），经 TÜV 认证用于安全回路
- 诊断覆盖：>90%，每通道开路/短路检测、负载监测、模块自检，故障导向安全态（De-energize 或用户定义）
- 隔离：通道组与系统背板间光电隔离（典型 500～1500 V AC 测试电压），通道组间共电源
- 响应时间：典型 <2 ms（开→关 / 关→开，含安全逻辑扫描），故障响应符合 SIS 要求
- 供电：由 SIS I/O 机架背板供 24 V DC（系统侧），现场侧 24 V DC 经端子单元引入
- 配套端子：需配 SIS 专用端子单元（如 TU810 SIS 变体或专用 SIS TB 块，非普通 TU810——采购时确认！）
- 状态指示：RUN（绿）、ERR（红）、各通道 Output Active LED
- 热插拔：支持在线更换（Live Insertion），SIS 系统可保持运行
- 工作环境：0～+60℃（运行），-40～+85℃（存储），5～95% RH 无凝露，IP20
- 认证：SIL 3 per IEC 61508/61511，FM Class I Div 2，CE、cULus（以铭牌为准）
产品介绍
是 ABB 800xA High Integrity SIS 系统的安全数字量输出卡——它不像普通 DI/DO 模块那样只负责通断，而是带每通道负载诊断（开路/短路）、周期性自检和 SIL 3 认证逻辑，确保在安全 demand 时能可靠动作 ESD 电磁阀、跳闸继电器或声光报警器并把自身故障报给安全控制器。插在 SIS I/O 机架里，通过专有安全总线与 AC800M HI/PM865HI 通信，与普通 S800 I/O 机架电气隔离分层。
坦白讲，800xA HI SIS I/O 模块随整体 SIS 产品线进入有限供货期，全新原厂件交期长，二手/NOS 是老厂 MRO 主流来源。 与普通 S800 DO810 完全不互通——物理插槽不同、背板协议不同、端子单元也不同（SIS 端子有安全回路监视接线），千万别拿 DO810 替 ，上不了机且安全回路不合规。有一点要注意：-A-V001 后缀 A-V001 通常指固件/硬件版本或特殊选项（如通道数/接线形式），采购时要求卖家核对完整 BOM 与你现柜内一致，最好提供旧模块照片比对丝印。
应用场景与行业案例
痛点切入
我在海上平台 ESD 柜遇到过——紧急关断阀 SIS 输出卡 报”Channel Diagnostics — Open Wire”但实际电磁阀线圈好，查是模块内部驱动级老化导致误诊断。因为是 SIL 3 安全回路不能长时间旁路，原厂交期 20 周，最后从兄弟平台调一块测过拆机 （同 A-V001 版）热插拔换入恢复。老 SIS 系统这种核心 DO 卡一坏，就是靠备件续命——改架构重取证成本天价。
典型场景
- 炼化装置 ESD 系统 — 驱动紧急切断阀电磁阀线圈（通常经安全继电器或功率驱动板），SIL 3 认证满足 IEC 61511要求
- 电厂 FSSS/ETS — 锅炉 MFT 跳闸继电器线圈驱动、汽机 ETS 电磁阀控制，带通道诊断确认线圈回路完好
- 海上平台/LNG 接收站 — 火灾气体系统联动输出（警笛/闪光/关断命令），SIS 架构要求每通道诊断覆盖
- 老厂 MRO 替换 — 原 BOM/EPLAN 标 或 -A- / 3BSE008960R1，直接同型号替换故障 SIS DO 卡
真实案例
南方某炼厂重整装置，夜班 DCS/SIS 工作站弹出” Slot 4 Ch 7 — Wire Break Warning”，现场量电磁阀线圈阻值正常（24Ω），旁路强制测试动作正常——判定 某通道驱动自检电路漂移误报但功能尚在。鉴于 SIL 回路要求无隐藏故障，计划窗口更换。停机窗口→确认 SIS 控制器冗余配置可短时切单机→带电拔出旧 （Live Insertion 支持）→插入测 OK 拆机 （同 -A- Rev C）→RUN 绿灯亮 ERR 灭→通道诊断全部 PASS→取消旁路→恢复运行。全程约 8 分钟未停 SIS 扫描。老师傅后来说早该按 10% 比例备 SIS I/O 模块——SIS 卡诊断灵敏度高，老化后偶发误报影响可用性指标。有一点要注意——换 SIS 模块后务必在 800xA SIS 工程里执行 Module Verify 确认诊断全部清除，旧模块故障代码截图留存备查。
常见问题解答 (FAQ)
支持 Live Insertion（热插拔）。在冗余 SIS 配置或确认安全功能可短时由另一路径覆盖前提下可在线拔插，系统继续扫描其余 I/O。拔前确认该通道输出可被安全旁路或短时失效不触发跳车。插入新模块后自动被安全控制器识别，建议做完通道诊断验证再退出维护模式。
绝对不能。 是 SIS 安全模块，背板总线、固件、端子单元（SIS 专用 TU/TB）均不同。DO810 是非安全普通 DI/DO，插 SIS 机架不识别且不满足 SIL 要求。采购时确认你要的是 SIS 而非普通 S800 DO 卡。
Q3：停产了吗？官方迁移和备件建议？
ABB 800xA HI SIS 部分早期 I/O 进入 Limited Availability，新项目推最新代 SIS I/O。老装置续命就是囤测过 NOS/拆机 （同 A- 版）。注意 SIS 模块建议保留原厂校准/测试报告，二手件到货做通道诊断全检再入库。
Q4：配什么端子单元？能用普通 TU810/TU830 吗？
不能。 需配 SIS 专用端子单元（ABB SIS I/O 端子块，文献称 TU810 SIS variant 或专用 TB807-SIS 等），端子排含安全回路监视跳线及可能的外供 24V 现场电源接线。老柜通常已有 SIS 端子底座，只换模块本体即可——买前确认你柜内端子型号匹配（拍照发卖家核对最保险）。
Q5：通道诊断报开路但实际负载正常是什么原因？怎么处理？
先查现场电缆及负载阻抗是否在 规定范围（典型 solenoid 20～200Ω 可接受），确认端子单元现场电源正常。若负载容性/感性过大或线路过长可能引起诊断误判——可在组态中调整诊断阈值（部分版本支持）或确认是否为模块老化（驱动自检偏）。持续误报建议更换模块。
Q6：二手/拆机 SIS 模块怎么验？有特殊要求吗？
① 外观无烧灼、背板金手指光亮；② 插测试 SIS 机架或原位槽上电 RUN 绿灯 ERR 灭；③ 800xA SIS 工程联机 Read Module Info 核对固件版本兼容；④ 逐通道强制输出接假负载验证动作及诊断（开路/短路模拟）；⑤ SIS 模块建议要求卖家提供功能测试报告。警惕标签打磨件——SIS 卡假冒极少但翻新版可能抹除原安全认证标记。
