描述
产品详情

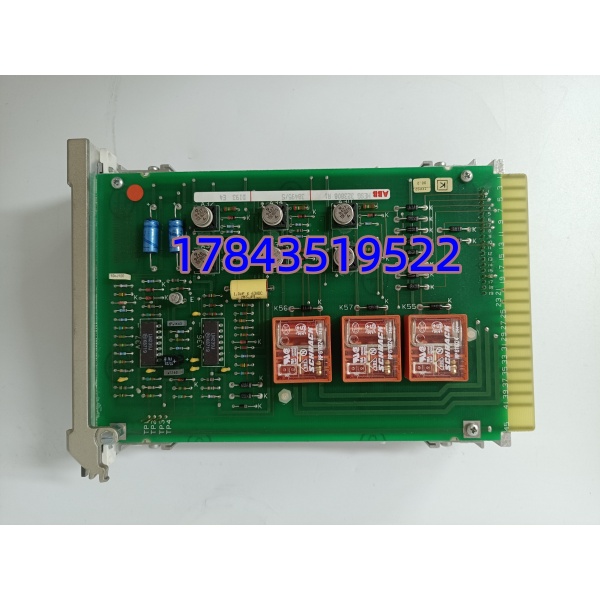

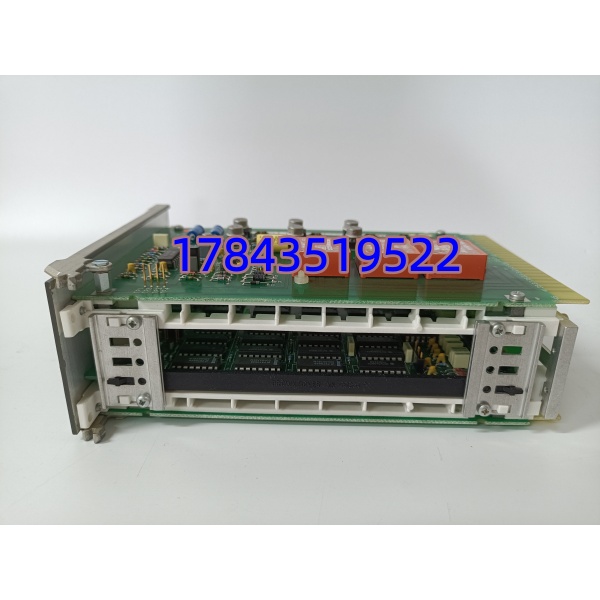

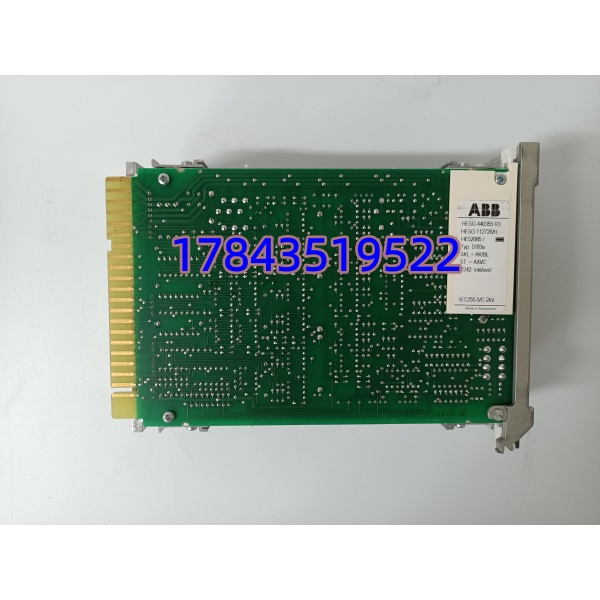

· 型号：DI93A（部件号 HESG440355R3）
· 品牌：ABB
· 系列：ABB AC800M / MOD 300 过程控制系统
规格参数
- 产品型号：DI93A
- ABB部件号：HESG440355R3
- 产品类别：数字量输入模块（Digital Input Module）
- 所属系统：ABB AC800M DCS / MOD 300过程控制系统（遗留平台）
- 通道数量：16个独立数字量输入通道（部分来源标注8通道，需核对以原厂手册为准）
- 输入电压范围：
- 24V DC：18-32V DC
- 110V DC：90-132V DC（可配置）
- 输入信号类型：干接点开关信号、湿接点开关信号
- 输入电流：24V DC时约8mA/通道；110V DC时约3mA/通道
- 响应时间：≤2ms（信号上升沿/下降沿）
- 通道隔离：通道间、通道与地之间电气隔离，隔离电压500V AC（1分钟）
- 滤波时间：0.1ms、1ms、10ms、100ms，可软件配置
- 通信接口：兼容ABB PROFINET、Modbus TCP/IP协议（通过背板总线）
- 工作温度：-25°C 至 +70°C（运行）；-40°C 至 +85°C（存储）
- 相对湿度：5%-95%（无冷凝）
- 防护等级：IP20（前面板）
- 外形尺寸：约120mm × 160mm × 80mm（部分来源标注120×80×35mm或100×100×60mm，以原厂实物为准）
- 重量：约0.6kg（部分来源标注200g-1.1kg，以原厂实物为准）
- 安装方式：35mm标准DIN导轨安装
- 故障指示：面板LED指示灯（电源、运行、通道故障）
- 认证标准：CE、UL、ATEX（需核对以原厂手册为准）
- 停产状态：已停产（Obsolete）
产品介绍
（策略F：历史生命周期验证切入）
DI93A HESG440355R3是ABB在上世纪90年代到2000年代初推出的数字量输入模块，属于AC800M或MOD 300过程控制系统的I/O层。”DI”代表Digital Input，”93A”是系列代号，HESG440355R3是完整的物料编号。这块模块的身份在市场上极其混乱——有的供应商叫它”处理器模块”，有的叫”电源板”，有的叫”变频器配件”。造成这种混乱的根源，是DI93A系列可能包含多个完全不同的子型号（如输入模块、输出模块、电源模块等），而国内备件市场的信息经过多次转手后严重失真。
严格来说，它只在ABB AC800M或MOD 300的特定I/O机架上才能直接插用。这些系统采用专用的背板总线，与后来的S800 I/O、S900 I/O等现代平台完全不兼容。我在一个老电厂改造项目里碰过这个坑——采购员买了块DI93A想替换S800 I/O的DI810，结果插上去系统根本不识别，因为背板针脚定义和通信协议完全不同。
这块模块的供应链价值现在完全取决于”稀缺性”——AC800M/MOD 300平台已停产多年，ABB官方不再提供备件和技术支持。DI93A的16通道设计在当年属于高密度I/O，但现在看来微不足道。然而，对于还在跑这套系统的老厂，每多一块就多撑一年，因为迁移成本可能高达数百万。
应用场景与库存策略
痛点切入
凌晨2点接到电话，某老电厂的锅炉给煤机全部离线，DCS画面显示所有煤量信号丢失。赶到现场排查，发现模块的通道指示灯全部熄灭，模块无法启动。更致命的是，电厂备件库里没有的备件——10年前建厂时配了2块，8年前坏了一块换了库存，现在最后一块也挂了。联系ABB原厂被告知MOD 300系列已停产20年，无库存、无维修、无替代建议。最后通过国内一家专业遗留系统备件商，找到一块从停用的化工厂生产线上拆下来的，价格1.5万，成色未知。这块拆机件上电后8个通道正常，另外8个通道间歇性失灵——可能是运输途中震动导致焊点虚接。这种”有备件但带病运行”的窘境，在停产模块上太常见了。
典型场景与备货建议
- 老电厂DCS系统I/O扩展：上世纪90年代建设的电厂，MOD 300或AC800M系统控制着锅炉、汽轮机、发电机，采集现场的开关信号（阀门位置、泵状态、报警触点）。非它不可的原因是这些系统的I/O架构是专用的，现代S800 I/O模块无法直接替换。建议每套系统备2-3块（冷备件），存放在恒温库房（15-25°C）。由于原厂已停产，建议通过国内专业遗留系统备件商锁定库存，并要求提供上电通道测试视频。
- 老化工厂安全联锁系统：化工装置的紧急停车按钮、安全门开关、压力开关由采集，接入MOD 300的安全联锁逻辑。非它不可的原因是安全系统的I/O模块必须经过原系统认证，更换为其他品牌可能导致安全等级失效。建议每套联锁系统备1-2块，存放在防爆柜内（注意防潮）。
- 老冶金厂设备状态监测：冶金厂的轧机、加热炉、冷却床的设备状态信号（运行/停止、故障、限位）由采集。非它不可的原因是冶金现场电磁干扰强，的500V通道隔离设计比早期非隔离模块更可靠。建议每条生产线备1块，存放在车间备件库（注意防粉尘）。
- 老水处理厂泵组控制：自来水厂或污水厂的取水泵、送水泵的启停信号、故障信号由采集。非它不可的原因是水处理厂改造周期长，短期内不可能整体更换控制系统。建议每套系统备1块，由水厂集团建立区域备件共享池。
- 老造纸厂设备控制：造纸厂的碎浆机、磨浆机、筛选设备的运行状态由采集。非它不可的原因是造纸机连续运行要求高，任何I/O故障都可能导致断纸。建议每条生产线备1块，存放在干燥库房（湿度<60%）。
真实案例
2021年冬天，我在华北某老电厂处理故障。他们的2#机组锅炉控制系统从1995年运行到现在，MOD 300系统控制着给煤机、送风机、引风机，采集各设备的运行状态、故障信号和联锁触点。
某天凌晨，运行人员发现DCS画面上给煤机A、B、C的运行信号全部丢失，但现场给煤机实际在运行。进一步检查发现，模块的1-8通道LED指示灯全部熄灭，9-16通道正常。用万用表测量输入电压，1-8通道的24V DC信号正常，但模块内部没有响应。
拆下模块检查，发现1-8通道的光耦隔离器件因长期高温（机柜内常年45°C以上）集体老化，漏电流增大，导致信号无法传递到背板总线。更麻烦的是，电厂备件库里没有的备件。
联系ABB原厂，被告知MOD 300系列已停产超过20年，无库存、无维修服务、无替代建议，建议整体升级到AC 800M或第三方DCS。但升级成本约500万，且需要12个月设计施工周期。
最后通过国内一家专业遗留系统备件贸易商，找到两块从停用的华东化工厂生产线上拆下来的（部件号HESG440355R3），每块1.2万。第一块到货后上电测试，16个通道全部正常，但运行48小时后，通道5出现间歇性失灵——可能是光耦老化未完全失效，处于临界状态。第二块测试72小时无异常，更换后系统恢复。
电厂热控主管后来跟我说：”这模块看着就是个输入板，但一坏就是关键设备状态丢失。我们原来2套系统只备了1块，而且没注意光耦老化问题。这次事件后，我们按每套系统2块的标准配置，而且要求供应商提供至少72小时的老化测试报告。有一点要注意：的16个通道分两组隔离，1-8通道共用一组隔离电源，9-16通道共用另一组。我们这次故障是1-8通道的隔离电源损坏，导致整组失效。如果当时备件只有9-16通道正常的’半残’模块，现场根本用不了。”
