产品详情

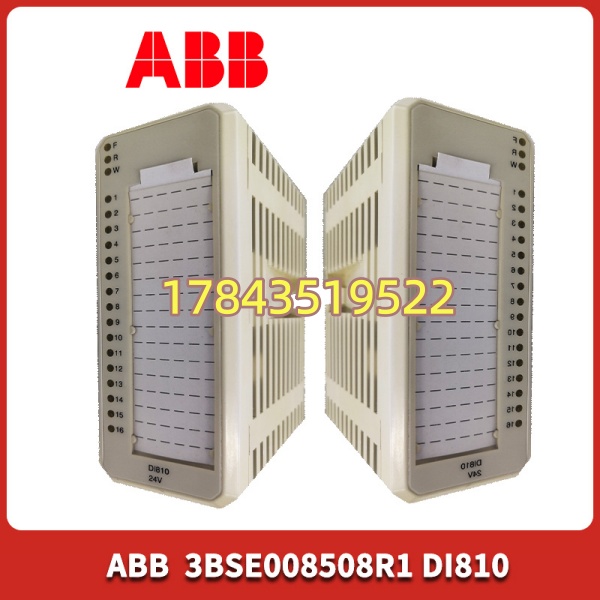

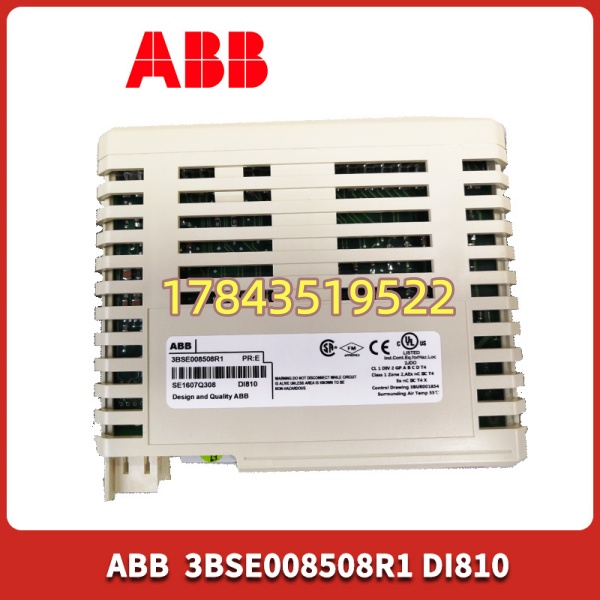

· 型号：DI810（3BSE008508R1）
· 品牌：ABB
· 系列：S800 I/O — Digital Input Module 24V d.c.（16 ch）
规格参数
- 目录号：DI810，ABB 物料码 3BSE008508R1（部分 region 标 DI810 无后缀）
- 适用系统：ABB AC800M / AC800xA / Freelance 800F / Symphony Plus，通过 CI840/CI854/CI867 等接口模件挂载；亦支持第三方 Profibus DP/Modbus TCP 耦合器
- 输入通道：16 路，分成两组 8+8（每组共用 COM 端）
- 额定电压：24 V DC（工作范围 18.0 – 30.0 V DC，Typical 24V）
- 输入类型：DC 低侧/高侧可组态（Sinking 或 Sourcing，取决于现场接线是 PNP/NPN 逻辑，需在 Control Builder 里设 “Input Polarity”）
- 逻辑阈值：”1″ ≥ 15V @ 2.5 mA 典型，”0″ ≤ 5V
- 输入延迟：软件可选 3 ms / 6 ms / 12 ms（滤波去抖），默认通常 3 ms
- 隔离：通道组间及通道-背板间光电隔离 500 V AC（1 min），通道组内不隔离
- 指示：每通道 1× LED（绿色，亮=逻辑”1″），模块状态 LED（RUN / ERR）
- 背板功耗：典型 70 mA @ 5 V DC（≈ 0.35 W），来自 S800 机架背板电源
- 接线：弹入式端子（前连接器，标准 S800 40-pin 或 20-pin 依机架配置），AWG 26–14
- 工作温度：0 ～ +55°C，存储 -40 ～ +70°C，湿度 5–95% RH 无凝露
- 认证：CE、cULus、DNV（部分批次）、RoHS
- 诊断：断线检测（需使能且现场回路有合适上拉/下拉电阻），模块温度监测，Watchdog
产品介绍
DI810 是 ABB S800 I/O 家族最常用的一块 24V DC 数字量输入模块，十六路分成两组八通道，光电隔离后进控制器。现场 NPN/PNP 两种接线极性都能配，在 Control Builder / Control Studio 里改 Input Polarity 参数就行，不用换硬件。
这模块本身结构简单故障率低，现场出问题多半是通道 LED 全灭（背板接触不良/机架电源掉）或某通道死——查下来常是现场强电串入（感应或误接线 220V AC 到 DI 端子）烧了输入光耦。S800 好处是模块化，坏哪块换哪块，不停其余模块运行。有一点要注意：DI810 不自带干接点诊断上拉，如果你要使能 Wire Break Detection，现场回路必须提供合适上拉/下拉电阻（典型 1–2 kΩ 到 24V 或 0V），否则断线检测不准。
应用场景与行业案例
我在现场遇过化水车间 DI 点莫名翻转，查半天是现场限位开关线并行走在 380V 动力缆旁，感应电势超阈值——把 DI810 输入滤波改成 12ms 后消抖就好了，模块本身没问题。
典型场景：
- 火电/化工辅机程控（输煤、化水、除灰）——设备运行/停止/故障反馈（MCC 辅助触点→），AC800M 标准配置
- 水处理/污水厂——液位开关、浮球、流量开关状态采集，24V DC 安全电压现场易维护
- 造纸/食品包装线——光电开关(PNP)、接近开关反馈，高速响应(3ms)够用
- 石油天然气撬装——分体式 S800 I/O 经光纤/Profibus 远传， 采集就地 ESD 按钮和限位
真实案例：沿海某电厂除灰系统，一台程控柜 机架 #3 通道（除尘器气罐低料位）常年显示”1″，实际现场空罐。量端子电压 24V 正常，短接 COM 与通道→变”0″，说明输入回路没问题，顺藤摸瓜发现现场接线盒进水使限位开关常闭点锈死闭合——不是模块坏。反倒是另一台同型柜，大修中外协误将 220V AC 零线与 DI 端子短接，炸掉 第 9–16 通道光耦。库房有备件，断电拔出旧模块→插新 →确认 Base 地址拨码一致（或 CI840 自动识别）→上电 RUN 灯绿→在线强制测试各点 OK，五分钟恢复。老师傅事后加了一条：DI 端子排醒目贴”24V ONLY 严禁 220V”。
常见问题解答 (FAQ)
支持。 I/O 模块设计可热插拔——确认控制器已投运且该 DI 模块在组态中标记为”Removable”，可在带电状态下拔出/插入，插入后约 2–5 秒 RUN LED 亮起即恢复。但为安全建议：记录当前状态→如有重要联锁先 Force/Safety 处理→再拔。拔前确认相邻模块供电不受影响。
能。 支持 Sinking（现场开关灌电流入模块 COM+）和 Sourcing（现场开关拉电流从 COM-）两种，在 Control Builder 里设 Parameter “Input Polarity” = Sinking（PNP 传感器常按 Sinking 接法：传感器 “+” 接 DI 通道、”0V” 接模块 COM）。接线与参数必须匹配，否则通道全读 0 或 1。
Q3：通道无反应先查什么？程序丢过吗？
先三步：①看模块 RUN LED 绿亮（如不亮查背板 5V/机架电源）；②量对应通道与 COM 间电压——感应开关应有 24V 或无压对应状态；③在线打开 Control Builder → I/O 诊断看 Module Status 及 Individual Channel Value，确认未被 Force 错值。 不存程序，参数存在控制器，换模块不需重下装但建议 Compare 确认组态识别到新序列号（勾选”Accept New Serial Number”）。
Q4：启用断线检测(Wire Break)要注意什么？
断线检测靠监测输入回路电流。要使能需：a) 现场回路有上拉电阻（常开干接点回路中串 1.8–2.2 kΩ 到 24V，常闭则下拉至 0V）；b) 软件勾选 Wire Break Detection per channel group；c) 注意滤波时间可能影响检测响应。纯无源干接点且无外加电阻时不能可靠检测断线，会误报。
①外观无烧痕、端子无电弧黑痕；②插 机架（或卖家演示）→上电 RUN 亮→用导线逐通道短接 COM↔CH，对应 LED 亮且诊断读”1″→断开读”0″，16 通道全测；③核对 3BSE008508R1 激光标及序列号可读；④问清 Firmware/版本（ 基本无兼容性问题，但极老批次可能与最新 CI840A 需确认）。
Q6：和 DI811/DI813/DI814 区别？我该选哪个替代？
=16ch 24V DC 标准型；DI811=同但支持 48V DC；DI813=16ch 带 SOE(Sequence of Events) 时间戳（需控制器支持）；DI814=16ch 110V DC 等高压 DI。互相不通用，须按电压/SOE 需求选。替换只能同型号或确认工程允许升 DI813（如原组态无 SOE 需求 DI813 可向下兼容但通常贵）。
