描述
产品核心详情

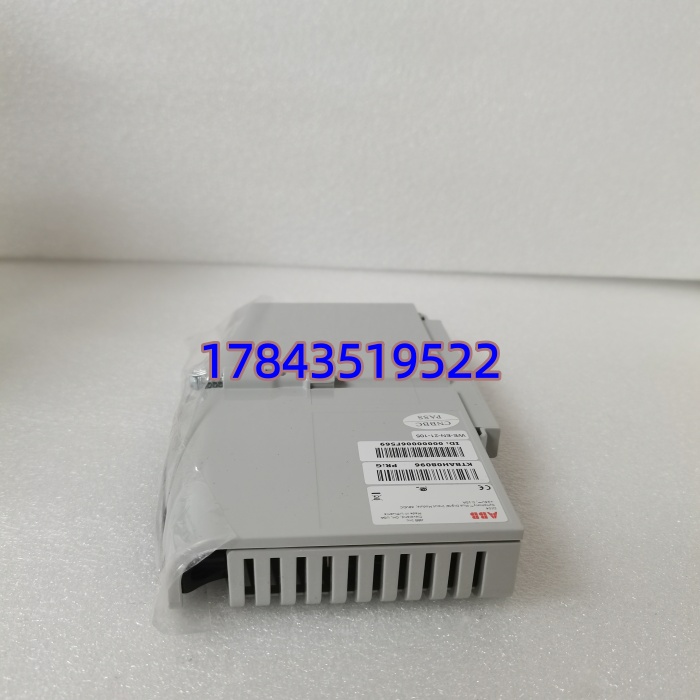

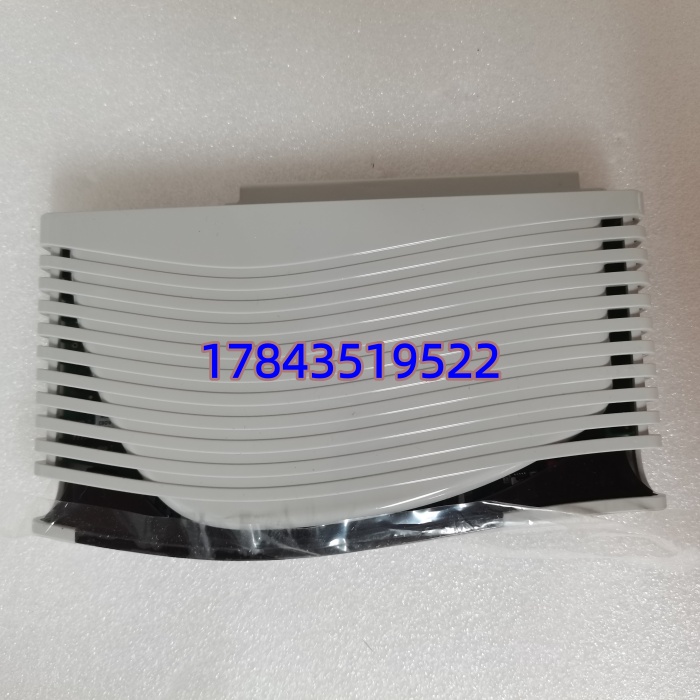

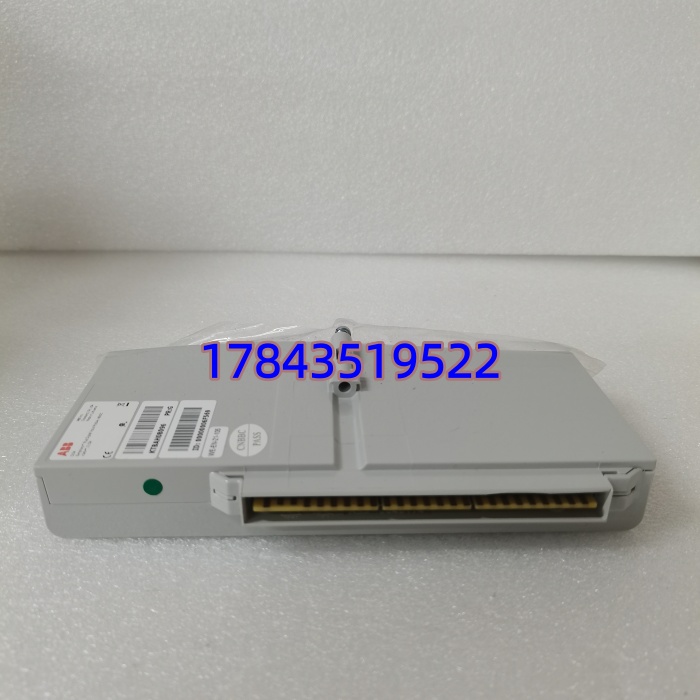

· 型号：DI04（3BSE008130R1）
· 品牌：ABB
· 系列：S800 I/O — Digital Input Module（32 ch）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品名称 | ABB S800 I/O Digital Input Module DI04 |
| 订货号 | 3BSE008130R1（含多个 FRU/硬件版本，如 H、I、J 等） |
| 输入通道 | 32 通道，独立光电隔离 |
| 额定输入电压 | 24 V DC（额定范围 18.0–31.2 V DC） |
| 输入类型 | 可配置 Sink（PNP）或 Source（NPN），每通道独立 |
| 逻辑电平 | “1” = 15–31.2 V，”0″ = 0–5 V（典型阈值 10 V 迟滞约 2 V） |
| 输入电流 | 典型 3.5 mA @ 24V（含内部限流） |
| 响应时间 | <1 ms（滤波可软件配置 0–20 ms 防抖） |
| SOE 功能 | 支持 Sequence of Events，时间戳分辨率 1 ms（需控制器侧启用） |
| 通道诊断 | 断线/短路检测、通道状态 LED（绿色 = ON，红色 = Fault） |
| 隔离电压 | 通道↔背板 ≥1500 V AC（1 min），通道间 50 V DC 工作隔离 |
| 供电 | 由 S800 机架背板提供 5 V DC（逻辑）+ 24 V DC（现场侧可选） |
| 安装方式 | 插入 S800 I/O 机架（如 TU810/TU812 端子单元），前面板螺丝固定 |
| 热插拔 | 支持在线更换（Hot-Swap），控制器自动重配置 |
| 环境条件 | -40～+70℃ 运行（部分版本 -25～+60℃），5～95% RH 非凝露 |
| 认证 | CE、UL/cUL、CSA、DNV/GL（依版本），RoHS 合规 |
| 尺寸/重量 | 约 102×126×78 mm（W×H×D），约 0.35 kg |
产品介绍
电厂输煤皮带急停拉绳开关、汽轮机润滑油压低联锁这些关键 DI 信号如果采集漏点，保护逻辑就形同虚设——某 660MW 机组曾因 DI 卡滤波时间设 0ms 导致变频器干扰误触发跳闸，后换 DI04 并在软件层加 10ms 防抖就再没出过事。DI04 是 ABB S800 I/O 系列的高密度 32 通道数字量输入卡，每个通道独立光耦隔离，支持 Sink/Source 接线灵活适配现场干接点（按钮、限位开关、继电器触点）和湿接点（传感器 NPN/PNP 输出）。
采购上它最大的卖点是单卡 32 路 DI 的密度——相比老 DI01（16 路）或 DI02（8 路），同样机架宽度多塞一倍通道，对柜内空间紧张的老改造项目非常友好。SOE 事件记录分辨率 1ms，满足 NERC PRC-002 等电网事件回溯要求。短板：不支持 110V/220V AC 高压 DI（那是 DI801 等专用模块的事），且 S800 系统要求控制器固件版本匹配——非常老的 AC 800M 内核可能需升级 Firmware 才能识别新版 DI04 的 FRU 标识。
替换与升级建议
✅ 直接替换
- DI04（3BSE008130R1）各 FRU 版本间（如 Rev H→J）：物理和协议完全兼容，配置文件自动识别，插拔替换 <2 min。
- DI02（16 ch）→ ：需确认机架有空槽位（ 占单槽宽度同 DI02），端子单元 TU810/TU812 兼容，但通道数翻倍需重新分配 I/O 地址和接线。
⚠️ 软件兼容（需改组态）
- DI01（8 ch 老版）→ ：端子排兼容但通道数差异大，Control Builder 内需重新映射 I/O 变量地址，工作量约 30 min–1 h/机架。
- 老 机架 + 新版 ：确认 AC 800M 控制器固件 ≥ 对应版本（具体以 ABB Compatibility Matrix 为准），过低可能报 “Unknown Module”，需升 Firmware。
❌ 硬件不兼容
- AC 800M 本地 DI 模块（如 DI810/DI820）：物理插槽和背板总线不同，不能插入 远程 I/O 机架。
- 非 ABB 系统（Siemens ET200、Rockwell 1756 等）：完全不通。
目前在 ABB 产品生命周期处于”Active”状态，但部分老 FRU 版本已标注”Last Time Buy”，建议新项目直接采购最新 Rev 并核对 Firmware Compatibility Matrix。关键机组按 N+1 留冷备。
