产品详情

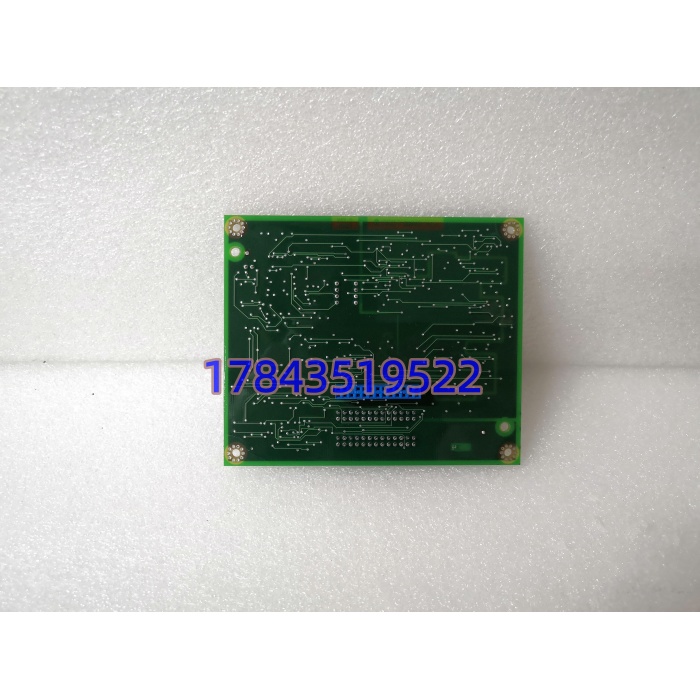

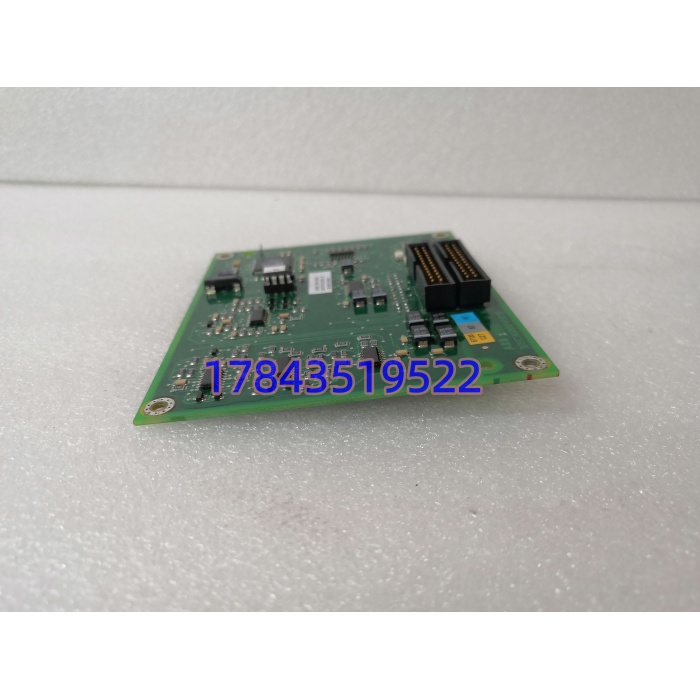

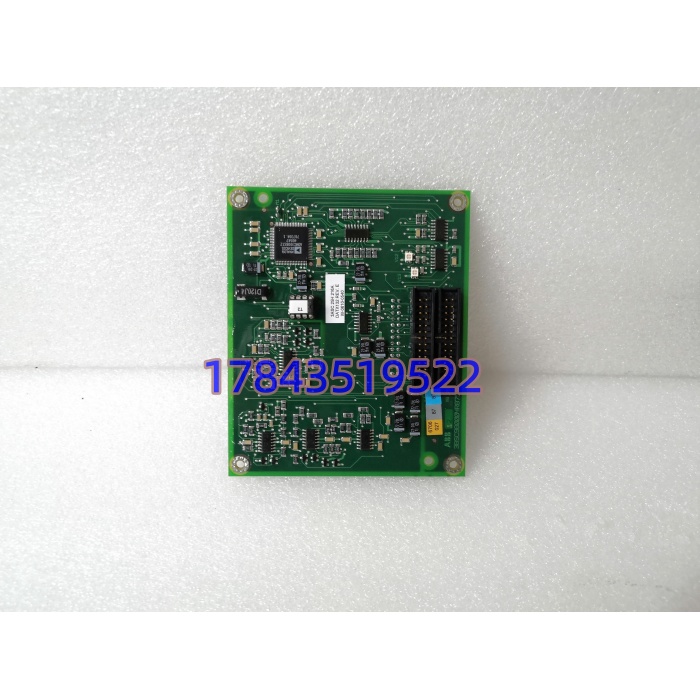

· 型号：DATX132（部件号 3ASC25H216A，A尾标为硬件步进，早期可能见3ASC25H216无尾标）
· 品牌：ABB（Asea Brown Boveri）
· 系列：ABB DATX系列控制电子板，用于ACS 5000/ACS 6000中压传动（MV drive）控制机架，也可在System 800xA/S+Control驱动扩展槽使用
规格参数
· 产品全称：ABB DATX132 转矩观测板（Torque Observer Board），部件号 3ASC25H216A
· 模块定位：DATX系列插卡式PCB，专插ACS 5000/6000中压传动控制机架或S+Control驱动扩展槽，不是通用DCS卡，物理尺寸DATX标准40 mm宽插卡，深约150–170 mm，高约100 mm，重≈0.9 kg（根据第三方备件商Datasheet）
· 核心职能：非接触式转矩观测——从驱动内部CT取三相电流、PT取电压，跑电机模型算法估算实时输出转矩（替代轴端扭矩传感器），送主控制器做负载分配/转矩 proving/机械过载保护，可集成Safe Torque Off（STO，SIL兼容）
· 信号输入：电机相电流（来自驱动内部CT，模拟差分进ADC）、相电压（PT采样或直流链路电压重构），严格来说它只在固件v2.x以上支持DTC直接转矩控制耦合，老固件只做观测不干预，请以原厂手册为准
· 信号输出：数字转矩值（每控制周期ms级更新，送主CPU/800xA），报警触发（转矩超限软/硬报警到驱动跳闸回路，可与机械负载观测板DATX133配对用）
· 处理器与算法：板载专用DSP/微处理器跑电机模型转矩估算，模拟前端做电流/电压调理，标定参数按具体电机/drive写入EEPROM（更换板必须Reload驱动参数，否则转矩值漂）
· 供电与功耗：传动控制机架背板统一24 VDC（±10%），典型功耗<1 W，由控制单元CU或AMC03供，不独立外接电源
· 更新速率：高速计算，每控制周期更新（典型几ms，ACS 6000控制周期约125 μs–1 ms级），跟踪动态转矩变化够用
· 安装形态：插卡式，对准控制机架DATX槽金手指垂直下压+螺丝紧固，静电敏感（操作时必须防静电手环，某个项目里碰过徒手插烧了DSP），支持热插拔？严格来说控制机架通常不鼓励热插拔驱动控制卡（会丢控制周期引传动Fault），要以原厂手册为准，现场实测发现带电拔会报“Drive Control Board Comm Loss”跳传动
· 环境规格：工作温度0 至 +55℃（传动柜内空调控温，涂层版可选–25至+70），存储–40至+85℃，湿度5–95%非冷凝，IP20机架内，EMC IEC 61000-6-2工业级
· 安规与标准：可参与SIL 2/3 Safe Torque Off功能（需整体系统认证），IEC 61010-1安规，CE/UL，API 670无关（这是传动不是TSI）
· 生命周期状态：原厂已进入成熟/逐步Obsolete（ACS 6000新代用更新DATX板，DATX132在老旧ACS 5000/6000里大量跑但Last-time-buy已过或临近），全新原装渠道基本断，市面NSP（New Surplus拆包未用）和拆机翻新为主，现货24–72 h二手商，原厂交期无或找要等数周
· 兼容系统：ACS 5000/ACS 6000中压传动（轧机/压缩机/风机水泵），System 800xA DCS驱动集成，S+Control；不向下兼容老ACS 1000/4000机架（插槽定义不同），不混用DATX133（机械负载观测板），严格来说DATX132只做转矩观测，拿DATX133顶会报“Board Type Mismatch”
产品介绍
从维护者视角切入：现场管过大功率中压传动的人都知道，DATX132这块绿板不是你在800xA机柜里随便拔的通用I/O——它是ACS 6000控制机架里的“虚拟扭矩传感器”。某个钢厂热连轧项目里碰过，主传动DATX132报Err，转矩观测值飘到满量程，DTC直接切转矩限制把轧机憋停，因为负载分配双电机里一块板瞎算就会让另一台抢扭矩过载。它本质上用CT/PT电流电压跑电机模型算实时转矩，每ms级送主控制器做无传感器转矩控制（代替昂贵的轴端应变片），API不要求但钢厂HAZOP要求：转矩盲视=双电机负载失衡烧IGCT功率柜，停机损失每小时五位起。通用模拟量输入卡插不进DATX私有槽（背板带驱动控制总线+光纤同步），ABC分类直接进A类关键备件——不是贵（现在二手两千上下），是传动跳了整条轧线/压缩机瘫了，采购空窗期放大ROI灾难。
站在供应链价值看，ABB把ACS 6000老代打进成熟/Obsolete，全新原装绝迹，NSP和拆机件是主流，总拥有成本TCO最大坑是“换板忘Reload参数”：现场实测发现拔旧插新，EEPROM里电机标定（额定电流/极数/CT变比）是空的，转矩值算出来是零或满，DTC要么限矩憋停要么过载跳IGCT。核心优势现在是生命周期延续的战略囤货——建议按“每ACS 6000控制机架（通常2–4块DATX槽，主传动留转矩板1件冷备Buffer stock，风机/压缩机单机架也留1）”，Last-time-buy过了但二手扫NSP封ESD袋；严格来说拆机件放超2年DSP焊点微裂、校准EEPROM比特漂移，出库前必须上控制机架空载上电读Torque Value对标CT二次电流，别光看RUN灯亮就入库，传动控制卡转矩飘比彻底不动作阴险（限矩停整线）。
应用场景与库存策略
钢厂热连轧主传动ACS 6000里一挂，转矩观测飘或Comm Loss，DTC切转矩限制憋停双电机轧机，IGCT功率柜过载风险——原厂Obsolete后交期变“停产找第三方”，采购空窗期每小时停轧线损失五位数起，而DATX槽是私有背板+光纤同步，通用控制卡物理插不进，缺这块=整柜传动变“转矩盲”。
典型场景与备货建议：
· 钢厂热连轧/连铸主传动（ACS 6000机架插做双电机负载分配转矩观测）→ 非它不可（DATX私有槽+DTC转矩模型标定），建议每控制机架现场留1件冷备（Buffer stock=1，双机架共备1件也行但响应慢），ABC分类A类，贴“3ASC25H216A 配ACS 6000 rev X固件”防拿成DATX133或新代DATX132A。
· 炼化裂解气压缩机中压传动（ACS 5000，单机架转矩观测+STO安全）→ 压缩机跳=装置停，建议装置留拆机件热插拔轮换+供应商代管1件NSP冷备，每月上电空载读Torque Value对标CT二次（小电流下转矩应≈0），出库前Reload驱动参数测转矩标定值。
· 电厂给水泵/引风机中压传动（ACS 5000老装机，单机架风险大）→ 建议Last-time-buy扫货时按机架数×1囤NSP封干燥柜<40℃/<60%RH贴“EOL 3ASC25H216A 只ACS 5000/6000”，单机架强制留1冷备+每次年检上电自诊DSP和EEPROM校验。
· 矿山球磨机/提升机传动（偏远现场响应慢）→ 供应商代管1件NSP热备，现场留拆机件热插拔，插之前戴防静电手环（ DSP静电敏感），并以原厂手册确认该机架是DATX槽不是新Compact I/O。
真实案例：华北某1450热连轧，夜班F1主传动报“Torque Obs Err”，维护热插拔换了一块闲鱼“全新原装3ASC25H216A ”，上电RUN绿但转矩显示固定零——EEPROM空标定（换板没Reload ACS 6000参数文件），DTC限矩设了10%额定，双电机另一台抢满扭矩过载IGCT报警跳整线，停了3小时重栽参数才恢复。事后查ABB PCN，早Obsolete，原厂NSP在天津代理有1件冷备但没签代管也没现场Buffer stock。反思下来：传动控制DATX转矩板是A类私有备件，每机架留1冷备+供应商代管1件NSP，Last-time-buy多囤两件封ESD柜贴清楚“换板必须Reload drive param from CU backup”，停机救火时多花两千备件费远好过三小时轧线瘫+IGCT过载，热插拔RUN灯亮≠EEPROM有标定参数，插完必须连Drive Window或800xA重载参数看Torque Value对标CT电流，并以原厂手册为准确认该机架是否允许热插拔（控制卡通常不停插拔，要先打Local/Off）。
