描述
产品详情

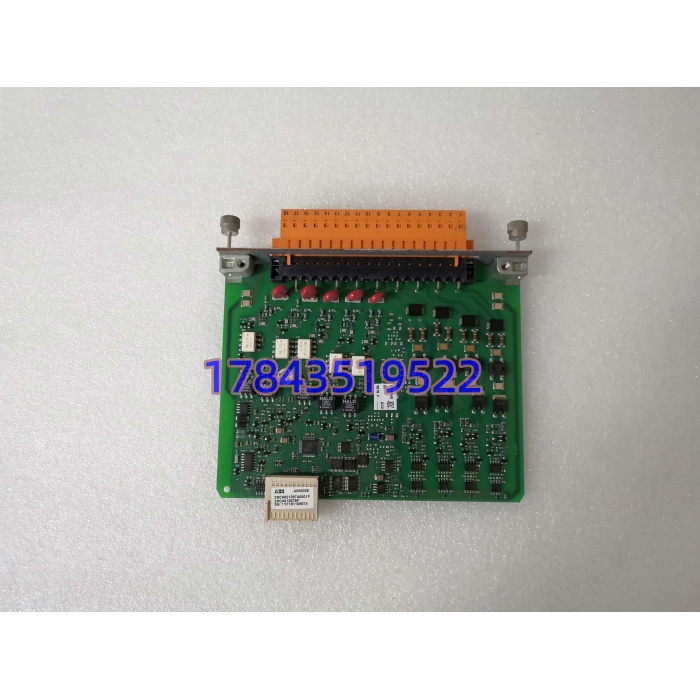

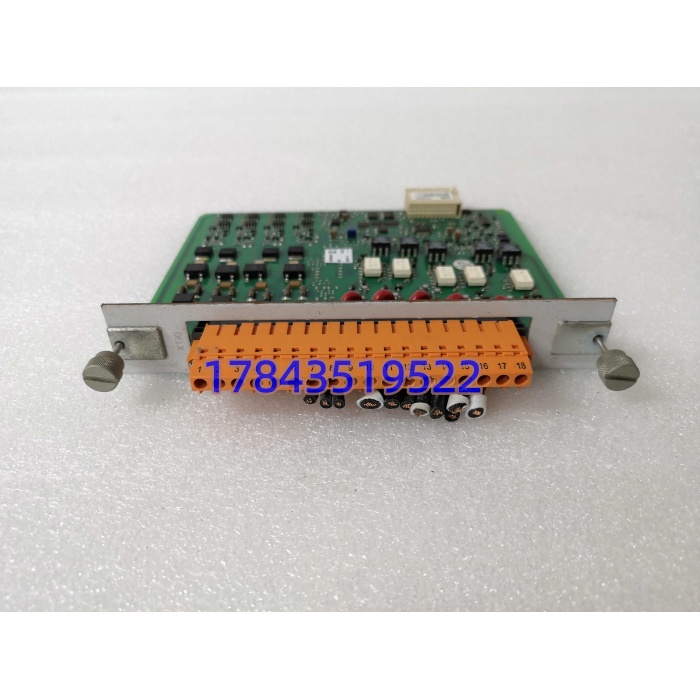

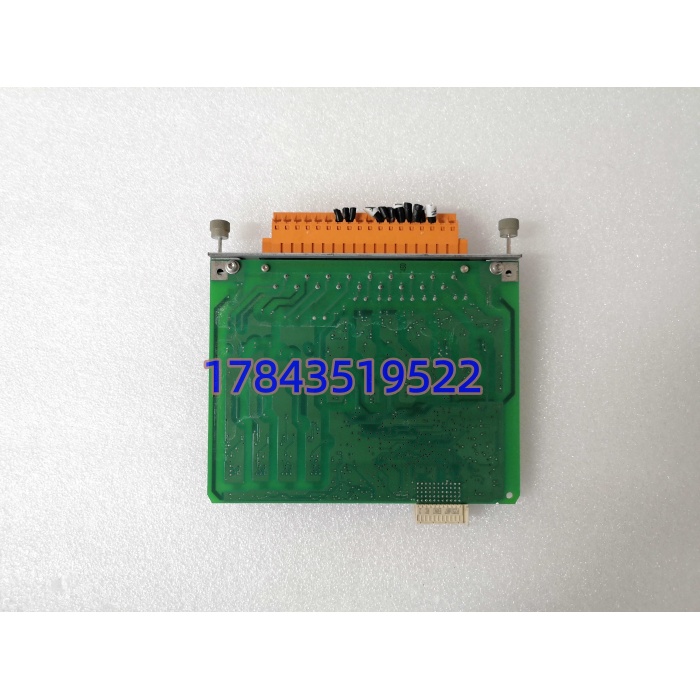

· 型号：DATX100
· 品牌：ABB
· 系列：Advant OCS AF100 中央柜隔离板 / AC800M 通信隔离附件（3ASC25H208）
规格参数
| 参数项 | 典型值/说明 | 备注 |
|---|---|---|
| 完整标识 | DATX100，3ASC25H208，REV-H 常见 | 丝印含 ECN 版本小字 |
| 产品定位 | 脉冲变压器磁隔离板（AF100 总线脉冲整形 / AC800M CI854 通信隔离 / Drives 门极触发接口） | 同料号跨 3 类柜型，功能侧重不同 |
| 隔离方式 | 高频脉冲变压器磁隔离 | 总线侧/逻辑侧 ↔ 现场侧，2000 V（AF100 版）或 4000 Vrms（Drives 版） |
| 脉冲性能 | 上升沿 <500 ns，下降沿 <700 ns，脉宽 10 μs–500 μs 可调 | 触发输入兼容 5–24 VDC 逻辑 |
| 模拟部分 | 纯脉冲版无 AI/AO；DATX110 才是脉冲+AI/AO 二合一 | 别把 DATX100 当模拟量卡买 |
| 供电 | 背板 24 VDC（20.4–26.4 VDC），无外置电源口 | AF100 柜内电源框架供 |
| 状态指示 | 板面 PWR / PULSE / ERR LED（依修订） | 无前面板人机界面 |
| 安装形式 | AF100 中央柜专用槽位直插 / AC800M 系附 CI854 子板安装 | 非 19″ 独立模块，非 S800 导轨 |
| 物理 | 约 215×200×35 mm / 1.03 kg（Drives 版）；AF100 版尺寸随槽位略变 | 拆机件称重可辅助辨伪 |
| 工作温度 | -20~+70℃（Drives 版）， 版约 -25~+60℃ | 柜内 IP20，自然对流无风扇 |
| 兼容替代 | 柜内可由 DATX110（3ASC25H209）单板替 DATX100+DASA110 两板；AC800M 侧 CI854 配 DATX100 不被 DATX110 直接代 | 跨柜型不能互插 |
| 生命周期 | ABB 原厂 Discontinued，REV-H 进 EOL | NOS 与拆机件混杂，防改丝印 |
| 认证 | CE / UL（以原厂出厂标签为准） | — |
产品介绍
从竞品对比角度看，DATX100 最坑采购的地方是“一个料号三张脸”：在 中枢柜里它是总线脉冲磁隔离板，在 AC800M 配 CI854 时它是 Profibus 通信的地环路防火墙，在 UNITROL/中高压传动柜里它又变成晶闸管门极触发脉冲变压器板——参数表里隔离电压能从 2000 V 跳到 4000 V，买错柜型插上不炸但功能全错。 在某个电厂输煤程控升级项目里碰过：从代理商手里按“ AC800M 通信卡”买回来，插进 老柜槽位，UNS2880A-P 主控报“Pulse Link Loss”，查两天发现买的是 CI854 附件版（无 总线整形网络），脉冲变压器匝数比不对。它值钱不在板子本身，在“把千瓦级功率回路和脆弱控制电路彻底隔开”这一层保命隔离——门极驱动侧若直接耦合，IGBT 击穿时 6.5 kV 尖峰回头一口吞掉整个控制柜。
严格来说， REV-H 在 ABB LCM 里已 EOL， 路径官方给的退场方案是 DATX110（3ASC25H209）一片替原来 +DASA110 两片，引脚原位兼容、不改接线；但 侧 CI854 用的 不被 DATX110 反向覆盖，跨系统不能拿 DATX110 硬代。TCO 算下来， 老柜按“装机量×1.1”吃 NOS 同 REV 冷备，传动柜按每功率单元备 1 片，比停一台引风机变频（火电 80–150 万/天）划算两个数量级。买的时候必须让供应商在报价单写清“适用柜型+REV 号+背板型号（TB840A 还是 专用背板）”，只写 五个字母的默认存疑。
应用场景与库存策略
脉冲隔离板坏起来分两种：通信版坏了是 Profibus 偶发丢站、地环路让站地址乱跳；门极版坏了是触发脉冲沿畸变、晶闸管误开通、传动柜报“Gate Fault”锁机。 归 ABC 里的 A-/B+ 类——单价万内、故障低频、但缺它或它隔离失效就是柜级停机。
- 火电厂输煤/除灰 老柜（总线脉冲送远程 I/O 站）：非它不可（ 原生隔离路径）；建议每中枢柜备 1 件 NOS 同 REV 冷备，区域三厂共享 1 件。
- 冶金厂 + Profibus 主站通信段（多变频器挂在 DP 链）：可用拆机整新件；建议按通信机柜×1 备，不单列单机。
- UNITROL 励磁 / 中高压整流传动柜（SCR 门极触发隔离）：按功率单元数×1.1 备 NOS，别拿 版硬代（匝数比和峰值电流不对）；
- 老 Advant OCS 延寿项目：Last-time-buy 已过， 路径直接评估切 两合一， 只备存量不动部分；别听“ 全替代”就批量换 老柜，需核 UNS2880A-P 主控固件是否认新板。
- ROI 口径：备件 0.4–1.2 万块， 柜通信瘫导致输煤线停 4 小时损失 10–30 万，传动柜门极隔离失效炸 IGBT 陪损 50 万+，囤一件回收比 1:20 以上。
真实案例：某化工厂 2025 年大检修后开车，DARA 2000 传动柜报“Pulse Transformer Saturation”，3 号柜 的磁环温度比邻柜高 12℃，示波器看门极脉冲后沿拖到 1.2 μs（标准 <700 ns）。仪控员第一反应是换光纤，折腾一班发现是 高频磁环老化饱和。库里只有一块标 但 REV-G（非现场 REV-H）的 NOS，插上 主控报 ECN 不匹配但能跑——临时降载运行 3 天，从天津同行调一块 REV-H 同批次 NOS，停机 2 小时换板恢复。事后该厂把“同料号+同 REV+适用柜型+磁环外观比对”写进备件规范，并禁止 版与 附件版混库。
