描述
产品详情

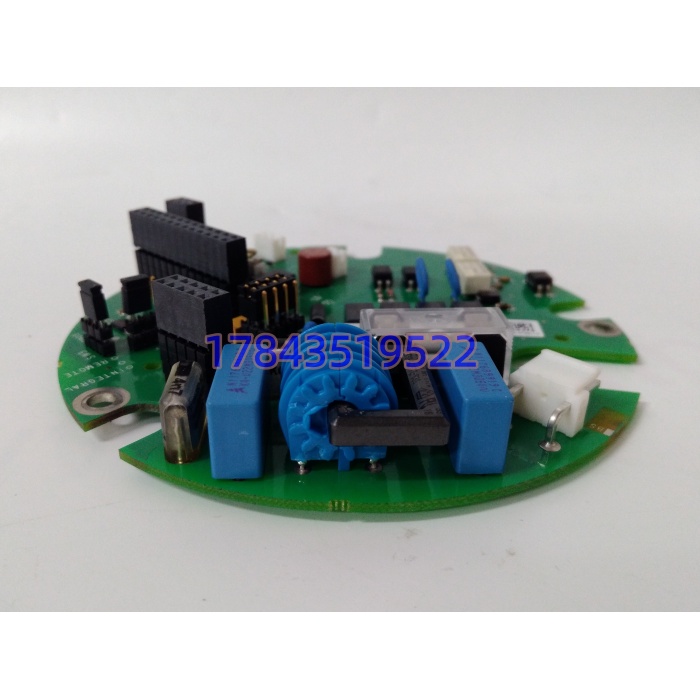

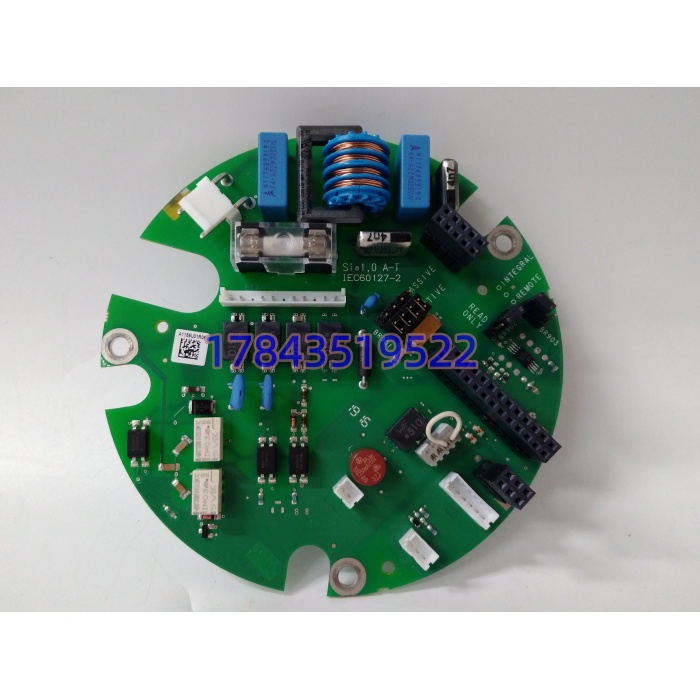

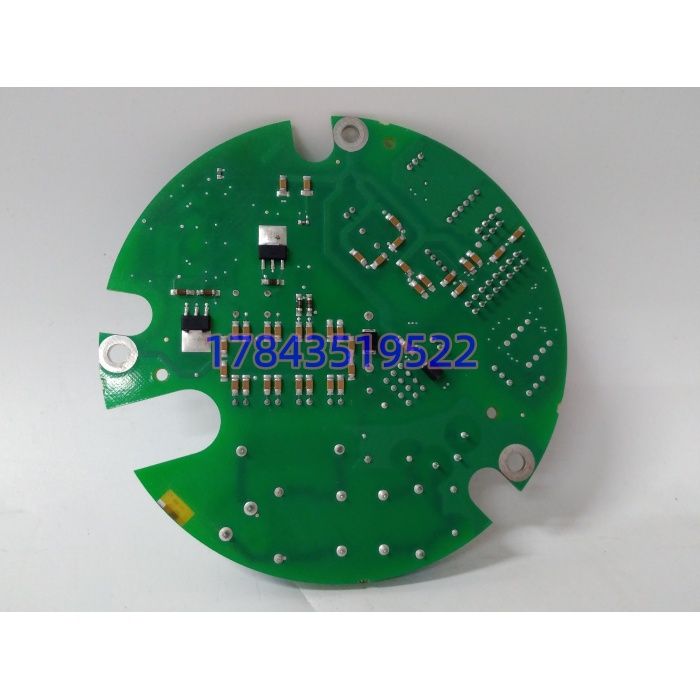

· 型号：D685A1156U01
· 品牌：ABB
· 系列：AC 800M（System 800xA 生态，LD 本地 I/O 扩展线）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | AC 800M 本地 I/O 通信接口模块（CI854 类功能等效） | 非 CPU、非纯 DI/DO 卡 |
| 兼容控制器 | PM860 / PM864 / PM865 等 AC 800M CPU | 插 CPU 右侧扩展槽或 LD 机架 |
| 下行总线 | 专用并行本地 I/O 总线（非 Profibus/以太网） | 连 LDGRB-01 基板 |
| 最大 I/O 站 | 4 个本地站 | 每站挂 LD 系列卡（DATX/LDAI/LDAIH 等） |
| 最大距离 | 模块到最远 LDGRB 基板 ≤ 1.5 m | 扁平电缆定长，不允许现场接长 |
| 供电 | 由 AC 800M 背板 +5 V DC 馈电 | 不独立接 24 V 外电源 |
| 通信确定性 | 无协议栈开销、无 IP 配置、抗网络拥塞 | 适合关键局部回路 |
| 工作温度 | 0 ~ +60 ℃（封闭柜内） | 存储 -40 ~ +85 ℃ |
| 湿度 | 5 ~ 95% RH 非冷凝 | — |
| 防护 | IP20 | 仅柜内安装 |
| 安装 | 插入式，支持 Control Builder M 组态、热插拔更换 | 严格来说热插拔需在工程允许下 |
| 指示 | 前面板 LED（运行/故障/总线活动） | 巡检不拆盖可判态 |
| 认证 | CE、UL/cUL、IEC 61000-6-2/4 EMC | 不以单模块出 SIL 证书 |
| 物理 | 约半高模块尺寸，重 < 0.5 kg（依实物铭牌） | 以原厂标签为准 |
产品介绍
从维护者视角切：D685A1156U01 是那种“BOM 里写着 CI854 等效，但备件号不一样”的件——现场如果只备 CI854AK01 不备它，等 LDGRB 本地站掉通信时，代理发来的通用通信卡插上去 LED 全绿却扫不到 DATX130，因为本地并行总线跟 Profibus 物理层根本不是一回事。它的价值不在带宽，在“CPU 右侧扩 4 个本地站、走非 IP 总线、不怕交换机风暴”这个老 AC 800M 架构里的确定性和简单性。
供应链上这件属于 B 类偏 A：二手市场标价从几千到一万五都有（易卖工控报过 15647 元/件，库存 14 件现货）， 但版本和固件状态乱。AC 800M 平台 ABB 仍走 System 800xA 服务链，D685A1156U01 未单独发 EOL 公告，但属于“老本地 I/O 扩展线逐步被 S800 I/O 以太网化替代”的过渡件。TCO 算下来，若现网还有 ≥2 个机柜用 LDGRB 本地站，按“每 3 个同构控制站留 1 件冷备”比停机等 4~6 周进口件划算；若新项目已改用 CI854A+Profibus 或 S800 以太网 I/O，这件别再补库，自然退呆滞。
应用场景与库存策略
本地 I/O 接口最阴的故障是“CPU 跑得好好的，LDGRB 下挂的 30 个点到一半变 ???”，查交换机没用，因为是并行扁缆；查端子也没用，因为是模块到基板之间的仲裁挂了。
- 水电/泵站 AC 800M 本地集控柜：CPU 右侧挂 D685A1156U01 扩 2~4 个 LDGRB 站采集闸门位置/辅机状态；建议按“每 3 个同型柜留 1 件冷备+供应商处 1 件 VMI”，不按柜铺货。
- 老纸机/建材线 AC 800M 改造尾巴：LD 系列卡件不退役就不敢换架构；建议本财年按“现网件数+1”做 LTB 心态收件，收件时必须带原厂 test sheet 写明兼容 PM864/PM865。
（注：以下为真实案例段落，合并了痛点与教训）
真实案例：某 2021 年污水处理厂提标改造，AC 800M 主站 PM864 右侧扩 D685A1156U01 带 3 个 LDGRB 站管曝气阀和回流泵，半夜 2 号站所有 DI 变灰。库存系统写“CI854 有备件”调来 CI854AK01 插上，总线灯闪但 LD 卡不认——并行总线物理不兼容。代理从厦门调 拆机件 3 天到，上机前没做热插拔仲裁测试，第一次插主站没起来，冷重启后恢复，耽误 9 小时限曝气运行，按出水指标折算违约风险约 60 万。事后把 CMMS 编码从“CI854 通用”拆成“（LD 本地总线）”单列，并要求备件入库前在离线机架做“PM864+LDGRB01+DATX130”三联机点亮测试，不再信卖家“插上就行”。
