描述
产品详情
· 型号：D674A906U01（基础号D674A906，U-high带显示按键，01硬件版本）
· 品牌：ABB（Measurement & Analytics，流量仪表产品线）
· 系列：FET300系列变送器芯体，适配ProcessMaster FEP300（法兰电磁）、HygienicMaster FEH300（卫生型），也见于FET301整机标注
规格参数

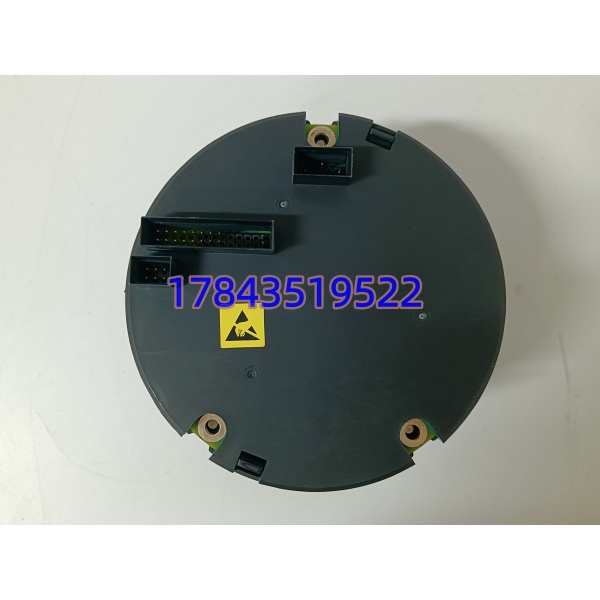

- 产品类型：FET300系列变送器电子单元（Transmitter Cartridge / 芯体），插装入FEH300/FEP300流量计头部壳体，卡口或螺栓固定

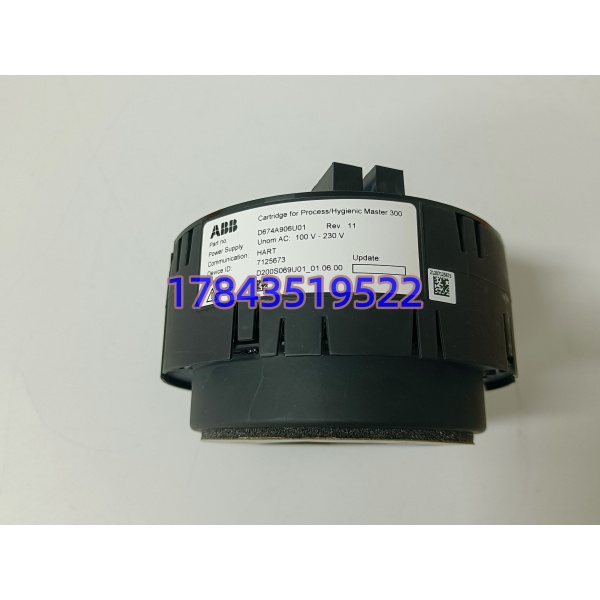

- 完整标识解析：D674A906 = FET300电子单元基础号，U = U-high高性能版带LCD显示+3按键就地组态，01 = 硬件/配置版本号
- 供电电压：100–230 V AC ±10%，50/60 Hz，功耗 ≤15 VA；部分批次可选24 V DC需核对铭牌
- 模拟输出：4–20 mA有源或无源可组态，隔离，承载瞬时流量/累计量，可配脉冲/频率输出需核对
- 数字通信：HART 7协议叠加在4–20 mA回路上，支持手操器275/375/475及FDT/DTM接入DCS/AMS
- 测量性能：精度 ±0.1%读数（电磁流量计，流速0.2–12 m/s），需核对原厂手册是否同时支持涡街

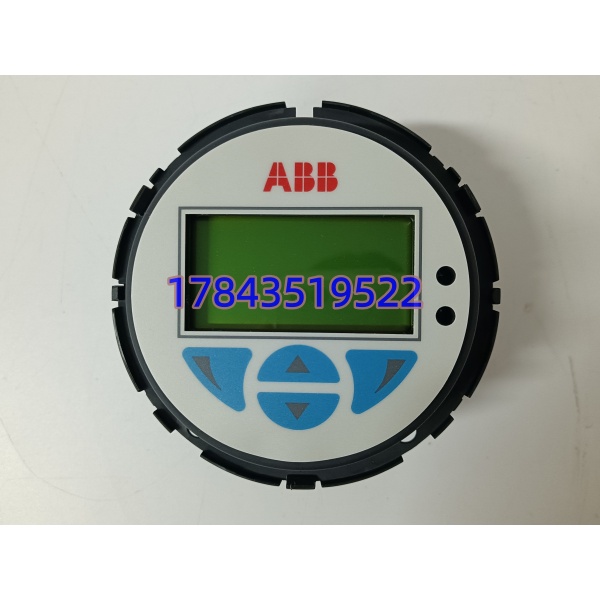

- 显示与操作：背光LCD图形显示（流量、累计、诊断），前面板3键或4键就地组态，不需开盖工具
- 自诊断：NAMUR NE107状态信号（Good/Fail/Maintenance等），VeriMass自校验，电极沾污/空管检测
- 适配传感器：ProcessMaster FEP300法兰电磁流量计，HygienicMaster FEH300卫生型电磁，FET301整机也用此芯体
- 防护等级：芯体本身IP67，装入FEH300/FEP300头部壳体后整体可达IP68，需核对壳体密封等级
- 工作环境：工作温度需核对铭牌（-20至+60°C常见，-40至+85°C见于宽温版需核对），存储-40至+85°C，湿度5–95%非凝露
- 尺寸重量：约110×85×65 mm，重约205 g，工程塑料+不锈钢端子，需核对实物
- 认证：CE，ATEX/IECEx本安/隔爆批次需核对标签（IA/IB/IIC对应传感器防爆），NAMUR NE107合规
产品介绍
这是ABB FET300系列的变送器电子芯体，D674A906U01是U-high版，带背光LCD和按键，插在ProcessMaster电磁流量计FEP300或卫生型FEH300的头部壳里。它干的是现场最累的活：把电极感应到的微弱电磁感应信号放大、线性化、温度补偿，算出瞬时流量和累计，转成4–20 mA叠加HART 7送DCS或AMS，同时管空管检测、电极沾污告警、NE107状态位。不是DCS机架模块，是现场仪表的“脑子”，拧在管道顶上风吹日晒。
跟分体式变送器比，这芯体直接装传感器头部，省掉长屏蔽电缆和抗干扰盒，HART手操器就地就能改量程和阻尼，不用爬梯开柜。竞品像Endress+Hauser Promag也有类似头装芯体，但老化工厂、食品厂跑ABB ProcessMaster的，换件只能找同型号D674A906U01，壳体卡口和菜单结构一个不对就装不进或调不动。坦白讲，流量一飘全车间物料平衡乱套，这小芯体就是结算计量的底线。
应用场景与行业案例
痛点切入：我在现场遇到过化工厂原料乙醇计量，DCS上流量白天稳晚上漂±5%，查下来是分体变送器屏蔽线被搅拌电机感应，4–20 mA抖得厉害。改成FET300头装芯体D674A906U01后，HART数字值稳，但芯体LCD被蒸汽凝水糊住，按键冻住调不了量程。非计划标定时流量差直接影响贸易结算，财务盯得紧，表头一歪就是几万方误差。
典型场景：
- 化工厂原料计量：ProcessMaster FEP300法兰电磁测酸碱，D674A906U01插头部，HART 7回AMS做在线对标，非它不可因为壳体卡口只吃FET300芯体，通用头装变送器装不进。
- 食品饮料CIP线：HygienicMaster FEH300卫生型电磁测果汁/牛奶，U-high版带LCD就地看累计清洗体积，NAMUR NE107报电极沾污提醒酸洗。
- 水处理厂进水渠：露天明渠电磁流量计，芯体IP67扛雨季喷淋，100–230 V AC直接吃现场照明电，不用拉24 V DC。
- 制药纯水环：卫生型配D674A906U01，VeriMass自校验满足FDA数据完整性，HART手操器标定不碰DCS。
真实案例：前年去北方某乙醇厂支援，原料罐区三台DN150电磁流量计，夜班交接时发现#2表DCS累积比罐检尺少120 m³。爬到管廊看，旧分体变送器放远处接线盒，屏蔽线被新建变频器干扰，4–20 mA带±0.3 mA噪声。翻备件柜翻出 U-high版，先用手操器读旧分体参数（量程0–80 m³/h，阻尼2 s，空管阈值），断电拆旧头装新芯体进卡口拧到位，上电后灌参数，LCD亮背光显示瞬时52.3 m³/h，HART读回和DCS一致。运行说再标不准就要重签月报表。说实话，老ABB流量站换芯体，参数手抄一遍比啥都管用，盲插上去默认量程0–100 m³/h直接让结算差一截。
