产品详情

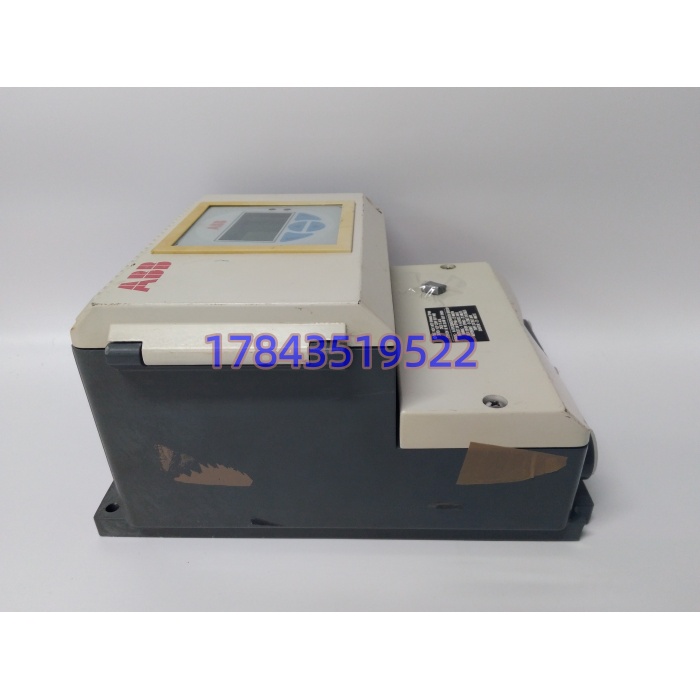

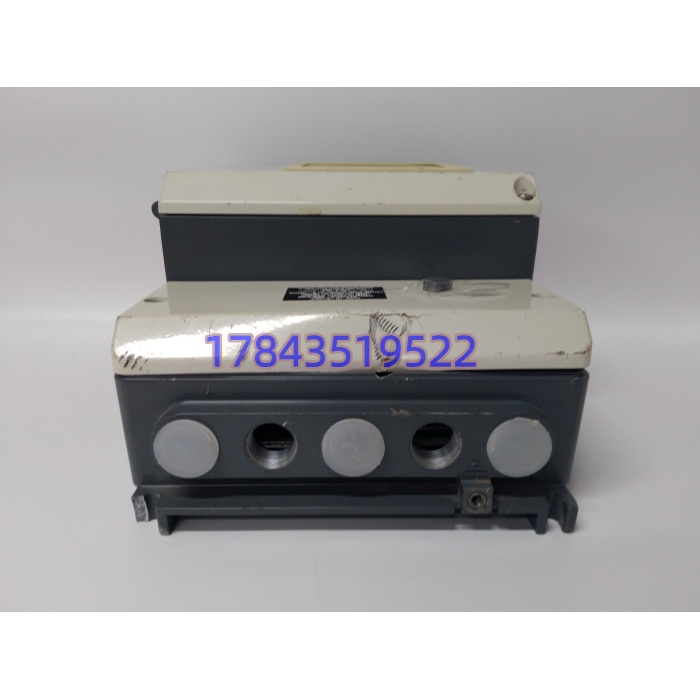

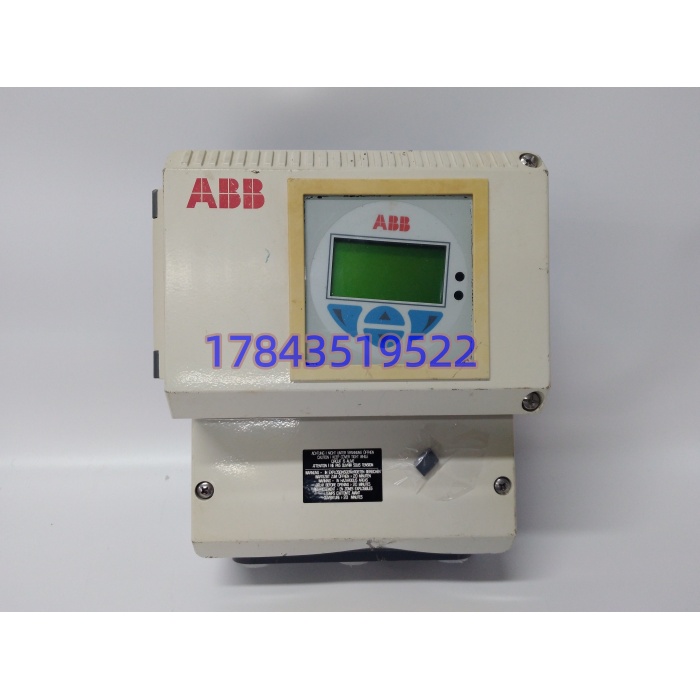

· 型号：D674A906U01（书写等同 D674A906-U01；U=U-high 高性能带显示按键，01=硬件版本）
· 品牌：ABB
· 系列：FET300 ProcessMaster 电磁流量计变送器电子单元（Cartridge）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | FET300 变送器可插拔电子芯体 | 装 FEH300/FEP300 表头壳，非独立仪表 |
| 完整标识 | Cartridge U-high HART / Std. FET 300（ABB 目录原文） | 替代件号 EXCD674A906U01 |
| 适配整机 | ABB ProcessMaster FET300 / HygienicMaster FEH300 分离型、FEP300 一体型 | 口径/衬里以整机铭牌为准 |
| 输入信号 | 电磁流量管电极感应电动势（mV 级） | 法拉第感应原理 |
| 模拟输出 | 4–20 mA 隔离，有源/无源组态 | 主变量（瞬时流量）上送 |
| 数字通信 | HART 7 叠加在 4–20 mA 回路上 | 支持 375/475 手操器及上位机 |
| 附加输出 | 可编程脉冲/频率（总量或瞬时，依菜单激活） | 非默认激活项 |
| 精度 | ±0.1% 读数（0.2–12 m/s 量程，传感器匹配+出厂标定前提） | 以整机标定证书为准 |
| 供电 | 100–230 V AC ±10% 50/60 Hz，≤15 VA；部分订货选 24 V DC | 核对实物标签，别凭记忆接电 |
| 显示操作 | LCD 背光 + 3 键本地组态（看流量/累积/自诊断） | 无需开盖工具 |
| 自诊断 | NAMUR NE 107 状态框 + VeriMass 自校验（依固件版本） | 进 DCS 做预维护预警 |
| 工作温度 | -20 ℃ ~ +60 ℃（芯体标称，壳体同区间） | 存储 -40 ~ +85 ℃ |
| 防护 | 芯体 IP67；装入 FEP300 壳体可达 IP68 | 户外浸没型安装看壳体证 |
| 尺寸重量 | 约 110×85×65 mm / 0.205 kg（ABB 发货毛重 0.25 kg） | 卡扣+连接器对接 |
| 合规 | CE、RoHS，ATEX/IECEx 依具体订货码 | 防爆后缀必须与原机一致 |
产品介绍
从维护者视角切：现场实测发现，很多仪表工把 D674A906U01 当成”整个流量计”去申备件，结果买回来一块芯体没带壳体，装不上去还怪供应商发错货。严格来说它只在 FEH300/FEP300 的表头腔里有用——流量管、电极、衬里、壳体都不是它，它只是把电极信号转成 4–20 mA 的那块”脑”。在某个水务项目里碰过凌晨清水泵房 FET300 显示变”—-“，拆表头发现芯体电源端子氧化发热、LCD 残影，换一块 D674A906U01 重载参数后恢复，前后 25 分钟；要是按”整表申购”走流程，至少 6 周起步。
这块 Cartridge 在备件账上的位置很尴尬：单件价不高（渠道库存新品几千块），但它是贸易计量点的”数值源头”，化工装置里差 0.1% 流量累积一年就是几万方原料账。按 ABC 法归 A 类关键可换件，但备法不是按”每台流量计备 1 块”（太散），而是全厂同型号 FET300 按 8–10% 比例中心库冷备 + 单线至少留 1 块。生命周期上 FET300 平台 ABB 仍在生产，D674A906U01 未发 EOL（以 ABB Measurement & Analytics PCN 为准），但 U01 硬件版本和更早 U00 在 HART 菜单树有差异，跨版本换件必须重刷参数备份。
应用场景与库存策略
流量计变送器芯体坏了，表象是”表不显示”，实质是 DCS 里那条流量趋势断成直线，累计量停摆——配料阀还按前馈开度走，批次配方直接偏。原厂渠道 D674A906U01 交期参考 4–8 周（流量备件排产优于大型 DCS 卡），国内贸易商”当天发”的多是 New Surplus 或拆机测试件，固件菜单语言（中/英/德）和你的整机未必一致。
- 石化装置给水/污水/添加剂计量： 跑非危险区液体流量 → 非它不可（HART 菜单绑定整机 K 系数）→ 中心库按装机量 10% 冷备，单线 ≥1 块。
- 制药 CIP 回流计量：卫生型 FEH300 → 芯体密封圈和壳体同寿，换芯体必须顺手查壳体 O 圈 → 建议供应商 VMI 代管 1 块，按领用结算。
- 水处理厂进出水贸易计量：多管径同型号 → 全厂通用 D674A906U01 一个物料码，别按 DN80/DN200 分码备，减少呆滞。
- 老线改造：原机是 D674A906U00（无背光）想升 U01 → 可以换，但换后 HART 下行参数菜单变深，必须拿原机 Backup 参数（K 系数、阻尼、单位、量程）重灌，不能”插上就准”。
- 防爆区（1 区气体/21 区粉尘）：原机 ATEX 订货码的芯体才能进，拿普通 U01 硬替属审厂否决项，铭牌防爆编号要对得上整机证书。
真实案例：华北某啤酒厂发酵车间 CIP 回流累计量一夜归零，DCS 趋势平线，班长以为罐体出料阀卡了手动顶泵，结果碱液冲了 40 分钟没计量，整批 CIP 回收报废。仪表班翻 ERP 建的是”ABB 流量计备件”通用行，实际机上插 ，备件柜里那块是渠道标” 通用芯”的拆机 U00，换上去 LCD 亮但 HART 手操器读不到 K 系数（菜单结构不同），现场拿手机拍原机参数照着重输，耗时 1.5 小时。事后该厂把物料码锁成” / U-high / 同固件家族”，并按 8 周交期倒推重订货点，大修必做芯体通电热老化。
