描述
产品详情

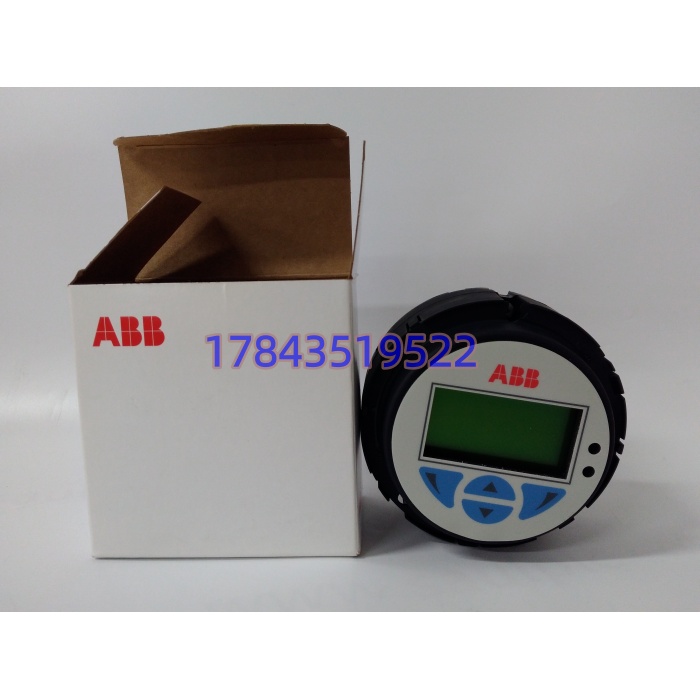

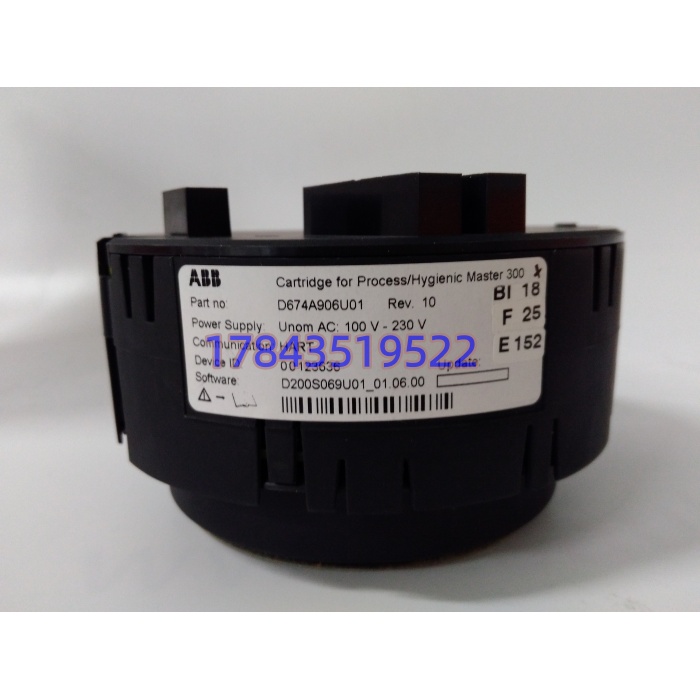

· 型号：D674A906U01
· 品牌：ABB
· 系列：FET300 ProcessMaster / HygienicMaster 变送器插件
规格参数
| 参数项 | 规格值（以 ABB FET300 SPL 手册及渠道交叉核验为准） |
|---|---|
| 完整目录名 | Cartridge U-high HART / Std. FET 300, 230 V AC 版 |
| 适配整机 | FEP300（过程型法兰电磁）、FEH300（卫生型远程表头）、HygienicMaster 同系壳体 |
| 替代关系 | 替代 D674A881U01、D674A900U01（老 230V 芯体） |
| 供电 | 100–230 V AC ±10%，50/60 Hz，≤15 VA（同系另有 D674A905U01 为 24 V DC 版，不互通） |
| 模拟输出 | 4–20 mA 有源/无源可组态，隔离 |
| 数字通信 | HART 7（300 bps 半双工，叠加于 4–20 mA 回路） |
| 附加输出 | 可编程脉冲/频率（总量/瞬时，依配置激活） |
| 测量精度 | ±0.1% 读数（流速 0.2–12 m/s，需与原厂标定传感器匹配） |
| 显示操作 | LCD 背光 + 3 键本地组态（流量/累计/自诊断） |
| 自诊断 | NAMUR NE 107 + VeriMass 自校验（依固件） |
| 工作温度 | -20 ℃ ～ +60 ℃（芯体）；宽温说法依订货选项，以铭牌为准 |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 防护等级 | 芯体 IP67；装入 FEH300/FEP300 壳体可达 IP68 |
| 尺寸/重量 | 约 110 × 85 × 65 mm / 205–360 g（含包装） |
| 安装形态 | 插入流量计表头壳（卡扣/螺栓+连接器对接），不是导轨不是机架 |
| 认证 | CE、RoHS，ATEX/IECEx 依具体整机订货码；单芯体以实物标签为准 |
产品介绍
从维护者视角看，电磁流量计“坏”了十次里有四次其实只是这块芯体抽风——传感器衬里没破、电极没堵，但 4–20 mA 开始漂，HART 手操器读出来是“Electronics fault”。现场实测发现，D674A906U01 这种 230 V AC 宽压版最怕的是现场配电箱零线虚接，AC 供电跌到 85 V 以下时它不会立刻死，而是输出非线性抖动，DCS 趋势图上像流量真在喘，仪表工查管道半天查不到气穴。
严格来说，它只在配 ABB 原厂标定过的 FET300 传感器、且菜单里“Sensor type / Calibration factor”与原传感器出厂系数一致时，才能兑现 Datasheet 里的 ±0.1%。直接拿新芯体插进老表壳就上线，不刷原传感器系数等于丢精度。对采购的 TCO 意义在：一件芯体贸易商价几千到万级，但化水车间电磁流量若卡在酸碱配比上漂 1%，一天排掉的再生剂就是几万块，更别说贸易结算级表计失准被客户索赔。D674A906U01 目前未整体 EOL，但 ABB 在 FET300 家族推 FEX300/FEX500 新系，老芯体按 PCN 转库存分配，备件计划要按 Last-time-buy 思路盯硬件索引 00.xx.xx 与 01.xx.xx 的切换公告。
应用场景与库存策略
流量表头黑屏和“流量偏低”是两码事：黑屏是供电或显示坏，换芯体立竿见影；流量偏低可能是衬里附着，换芯体白换还背锅。某个项目里碰过：净水厂电磁表 DCS 读数掉到 60%，拆表发现电极结钙，但电气班先换了 D674A906U01，新芯体装上读数还是 60%——钱花了，锅背了，最后高压水枪冲电极才恢复。
- 电厂化学水/除盐水：FEP300 测除盐水流量参与药剂配比 → 非它不可（HART 系数与原传感器绑定）→ 建议按“同口径表数÷4 向上取整”冷备，A 类边缘列 B+ 类，且备件必须带原厂参数拷贝或 EEPROM 读数工具。
- 石化酸碱罐区：FEH300 卫生型测物料进出 → 酸气腐蚀表头密封圈，芯体本身比壳体活得久 → 建议芯体与壳体密封圈成套备，别只备芯体忘了 O 圈。
- 食品/制药 CIP 回流：HygienicMaster 参与批次计量 → 审计要 HART 自诊断记录 → 备件固件必须支持 NE 107，老索引 00 版某些诊断位不全，采购盯紧 01.xx.xx 硬件索引。
- 老厂 D674A881U01 退役替换：直接升 D674A906U01 是正向替换，但菜单语言包和 HART DD 版本要同步升，否则 AMS 里设备描述对不上 → 备件入库前先在同型测试表头里跑一遍 DD 加载。
- 户外无保温管线：选宽温选项，普通 -20~+60 ℃ 版在北方冬季表头结露会死 → 库存标签写清是否宽温，别拿室内版顶室外。
真实案例：山西某铝厂循环水旁滤，FEP300 DN600 测回水，运行第 6 年表头 LCD 灭、4–20 mA 钉在 3.8 mA。仪修班判“芯体死”，库里没 D674A906U01，供应商从郑州发一件 D674A905U01（24 V 版）想顶，现场是 220 V AC 供电，插上电源指示灯都不亮。再调 230 V 版等空运隔天到，装上前用 HART 手操器把原传感器 K 系数和空管零点从旧件 EEPROM 读出来刷进新件，开机读数吻合。一次旁滤流量失明按加药泵空转折算浪费约 1.6 万再生剂+电费，一件 230V 芯体采购价几千。该厂之后把 按“每四种同型口径备 1 件”做共享池，并要求备件商发货附 ABB 原厂 COC 与硬件索引号。
