描述
产品详情

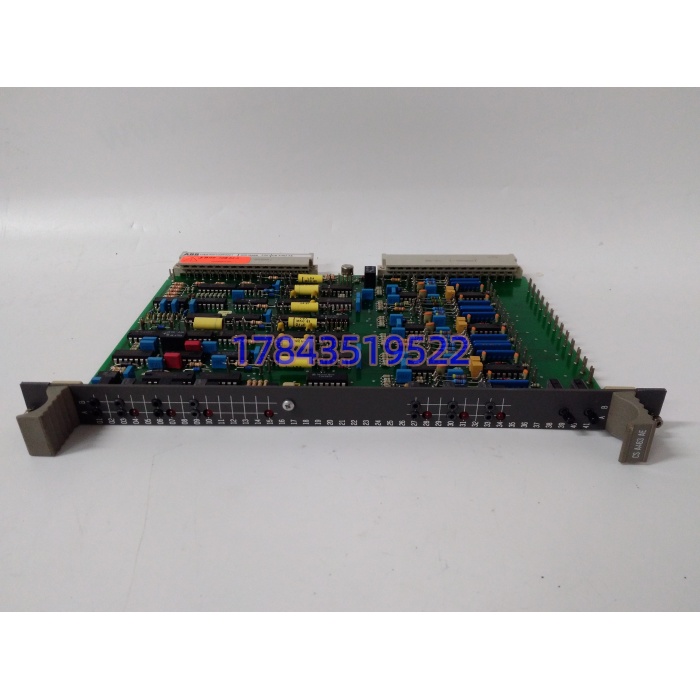

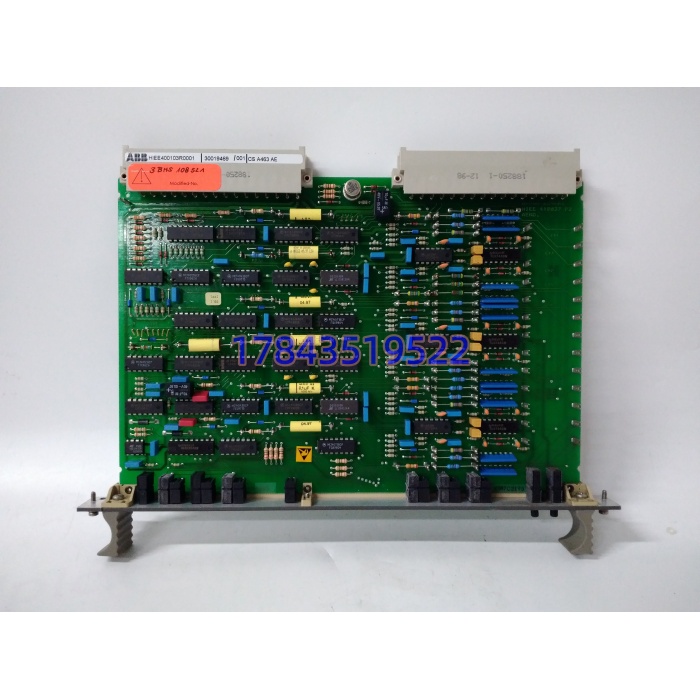

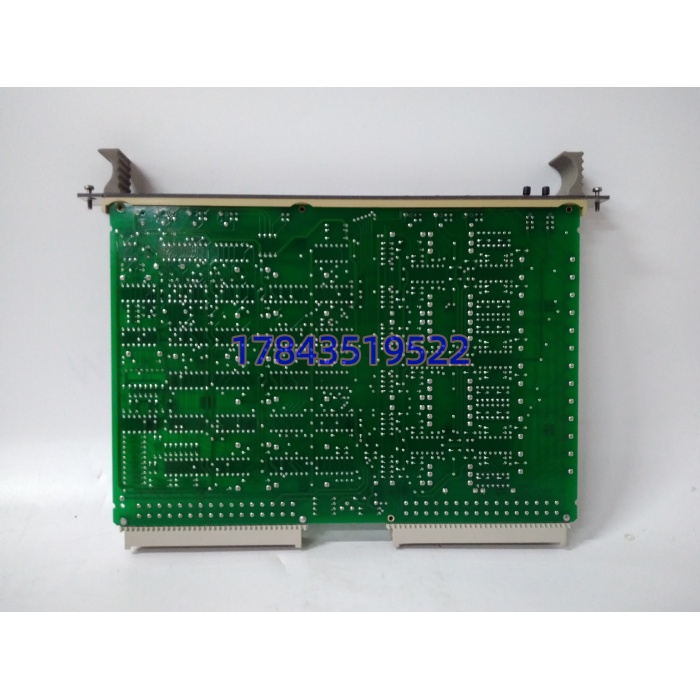

· 型号：CSA463AE（HIEE400103R0001）
· 品牌：ABB
· 系列：Procontrol P14 / AC 800M 交叉兼容 I/O（非 3BSE044788R1 安全密钥版）
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品型号 | CSA463AE |
| 订货号 | HIEE400103R0001（尾号 R1 同物异写） |
| 产品类别 | 多功能模拟量监测 / 数据采集模块 |
| 供电电压 | 24VDC 典型，18–32VDC 允许波动 |
| 功耗 | ≤20W（依通道占用） |
| 模拟输入 | 多通道 AI，支持 4–20mA / 0–10V / PT100（具体路数依子版，常见 8AI 差分） |
| 数字输出 | 报警干接点 / 晶体管输出（做阈值越限上报） |
| 转换精度 | ±0.1% FS 级（16bit 量级，以原厂 datasheet 为准） |
| 隔离等级 | 通道间 250VDC，通道-背板 500VDC 光耦隔离 |
| 通信接口 | 1×以太网 10/100M、1×RS-485（Modbus RTU），部分版带 RS-232 |
| 采样与录波 | 慢周期采样（秒级），非微秒 SOE 卡；含本地阈值判定 |
| 安装方式 | 19″ 机架 / DIN 导轨（依底座），支持热插拔（特定机架） |
| 工作温度 | -20℃ ~ +70℃（存储 -40~+85℃） |
| 防护等级 | IP20（机柜内安装） |
| 认证 | CE / RoHS / IEC 61010-1 框架符合 |
产品介绍
从 E 维护者视角切进来：这块卡最容易被误认成”ABB 千兆网通模块”或”800xA 安全密钥”——网上十篇八篇是经销商混词 SEO。严格来说，HIEE400103R0001 这个号在 ABB 老清单里锚的是 Procontrol P14 与 AC 800M 辅助机柜用的模拟量监测件，干的是把汽机本体外围的油温、瓦温、轴向位移辅助变送、密封风压这些”不进保护但进趋势”的慢信号收拢起来。现场实测发现，它插在老 P14 机架里 Control Builder 扫得到，但塞进 800xA 新工程如果固件不匹配，可能只认 AI 不认报警 DO，老师傅得手动改 FBD 把阈值判据挪到 CPU 侧。
它的库存价值就在”老透平辅助系统不敢重做机柜”这几个字上。TCO 算一笔：一台 300MW 机组辅机瓦温采集若因模块停摆全掉线，虽不跳机但预测性维护盲窗半个月，轴承烧了才是大钱。某个自备电厂项目里碰过，CSA463AE 通道 3 漂移 4mA，DCS 趋势画成”油槽液位缓慢上涨”，运行误判蓄油，停机排油查了一夜没事——事后换卡解决。那之后辅机模拟量前端卡归 A 类管理，在线每 6 块锁 1 块冷备，不再信”模拟量坏了不影响停机”的老黄历。
应用场景与库存策略
模拟量前端卡最阴的地方：它不跳机、不报通信断链，只是悄悄把 4mA 漂成 5mA，趋势曲线看着连续，保护却建立在假数据上。
- 火电汽机辅机瓦温/油温监测：Procontrol P14 老机架收轴承温度与润滑油压，非它不可因端子基座和 P14 背板是焊接级绑定，改底座=改防爆区接线。建议在线 6 槽配 1 件冷备，固件版本封存。
- 燃机辅助系统（密封风、罩壳气体探测）：慢变量多、节拍低，不需要高速卡，但这卡隔离和抗冷凝稳。建议随辅机柜保固备 1 件。
- 水处理/泵站液位与流量汇总：4–20mA 雷达液位、电磁流量集中采集走 Modbus 上行。建议备 1 件周转不拆封。
- 冶金除尘风机状态前端：现场强干扰靠 250V 通道隔离扛。建议供应商代管 1 件，合约写 72h 直达。
- 海外老厂 AC 800M 改造遗留：原工程点名 HIEE400103R0001 别名。建议 Last-time-buy 按在线数 15% 备足，至少 2 件封塑。
真实案例：2020 年西南某氧化铝厂，焙烧炉引风机稀油站 8 路瓦温全进一块 CSA463AE，某夜通道 5 固定输出 21.5mA（超量程上限）。DCS 趋势显示”瓦温 187℃”但保护定值 110℃竟未动作——查出来是模块 AI 前端运放饱和，超量程不报故障只给饱和值，而逻辑里没做”>20mA 判传感器故障”。运行按假温度降负荷 40% 跑 6 小时，氧化铝熟料结块一批。事后把该卡换下送检，隔离栅一端光耦漏电。库存策略从”模拟量卡不备”改成”同机架锁 1 件 + 逻辑加传感器合理性判断”，并在 PM 工单写：换卡前先断现场回路电源再拔。
