产品详情

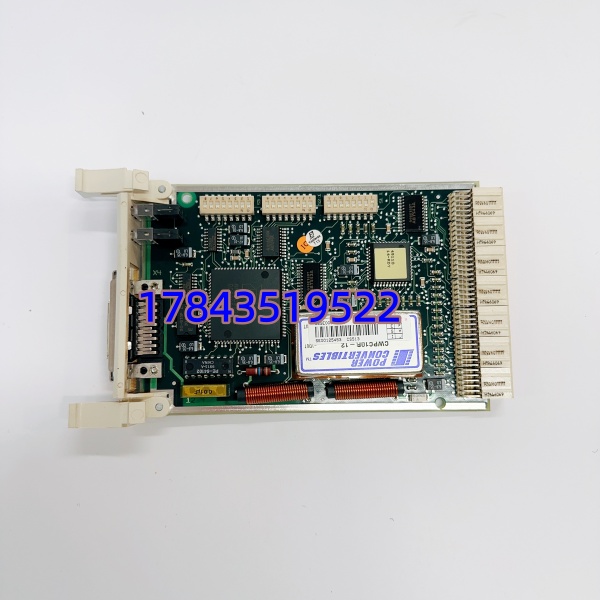

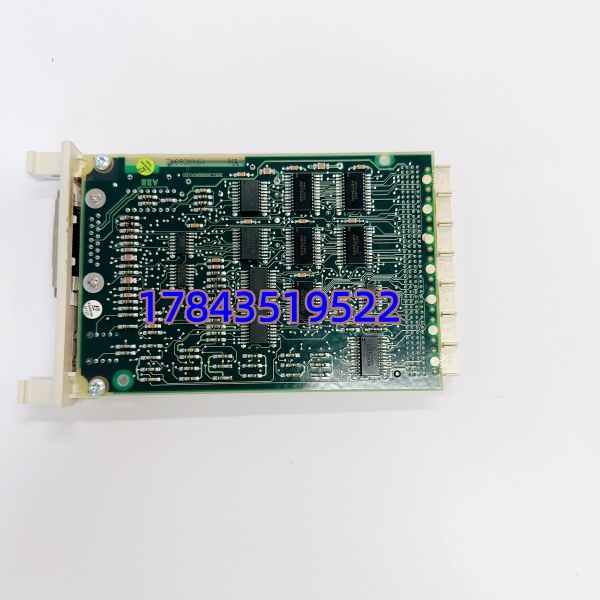

· 型号：CS513 3BSE000435R1
· 品牌：ABB
· 系列：Advant OCS / Advant Master (兼容 AC410/AC450/MP200/MP300)
规格参数
- 产品型号：CS513
- 订货号：3BSE000435R1
- 适用系统：ABB Advant OCS、Advant Master AC410/AC450、MasterPiece 200/300 系列
- 模块类型：IEEE 802.3 LAN 通信接口模块（MB300/MB300E Gateway）
- 通信协议：MasterBus 300 (MB300)、MasterBus 300E (MB300E)、TCP/IP（经 MAU/AUI 转接或 RJ45 依版本）
- 网络接口：AUI (DIX 15-pin)，部分后期版本支持 RJ45 10/100Mbps 或需外置 MAU 转 BNC/RJ45
- 总线速率：MB300 标准模式 / MB300E 扩展模式（由模块侧面 DIP 开关设定）
- 供电方式：由 DCS 机架背板供给 5V DC ±5%，部分版本同时取 24V DC
- 典型功耗：约 3～8 W（需核对具体 Rev. 版本，以手册为准）
- 工作状态指示：LED 显示 PWR / RUN / COM / ERR
- 安装方式：插入 Advant Controller 机架专用通信槽位（非普通 I/O 槽）
- 工作温度：0℃ ～ +60℃（部分资料标注 -20℃ 起，以原厂手册为准）
- 存储温度：-40℃ ～ +85℃
- 防护等级：IP20（盘柜内安装）
- 认证：CE、UL 508（需核对具体批次 CoC）
- 生命周期状态：已停产(Obsolete)，市面流通为 NOS（全新库存）或测试合格翻新件
产品介绍
CS513 是 ABB Advant Master / Advant OCS 系统里跑 MasterBus 300/300E 协议的以太网通信模块，插在 AC410/AC450 控制器的通信槽位上，把控制器和 Aspect Object Server、操作站(OWP)、800xA 甚至带 MAU 的旧以太网连起来。它的核心活儿就是卸载主 CPU 的通信负荷——MB300 报文解包、节点寻址、状态广播全在模块上跑，不占用控制扫描周期。
这模块现在官方已 EOL，但在国内大量炼化、电厂的老 Advant 系统还在跑。跟后来 AC800M 用的 CI854/CI867 不一样，CS513 专属于 Advant 机架架构，背板引脚定义不同，不能混插。老实说，如果你还在维护 MP200/AC450，这就是那种”找不到就得停一套装置”的关键备件，别指望原厂新货。
应用场景与行业案例
痛点切入
Advant 系统 MB300 网络断了，操作站全灰，无法下装程序或看趋势——大半夜查下来是 CS513 死掉或 AUI 口接触不良。老系统没冗余通信模块，一块坏件直接让装置降负荷甚至逼停，等原厂交期基本不可能。
典型场景
- 火电/核电辅助车间 — AC450 带 S100 I/O 控除灰/化水，CS513 桥接 MB300 到集控室 OWP，老系统升级时唯一能用的原装通信口
- 石油化工常减压装置 — MP300 控制器通过 + MAU 接入 Plant Network，保留原有组态不改动
- 造纸/浆粕连续蒸煮 — 多台 AC410 组成 MB300E 环/链， 做各节点网关，需严格匹配 DIP 开关模式
- 冶金烧结配料 — 老 Advant 连 800xA 做数采， 作为 OPC 数据源入口，不改底层控制逻辑
真实案例
南方某 300MW 机组化水车间，Advant AC450 跑了 18 年。某夜 DCS 操作站报”Node 12 Lost”，重启无效。到现场量背板供电正常，拔 发现 AUI 接口簧片氧化发黑——模块其实还能通但极不稳定。换上一块测试好的 NOS 备件，重新拨对 DIP（BIN1=ON），冷启后节点恢复，酸碱加药顺控拉回自动。老师傅感慨一句：”这破玩意儿比控制器先退休不了，库房得常备一块。”
