描述
产品详情

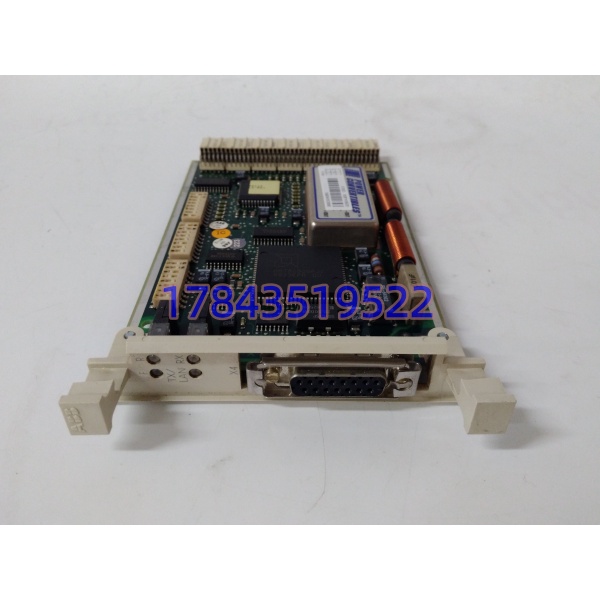

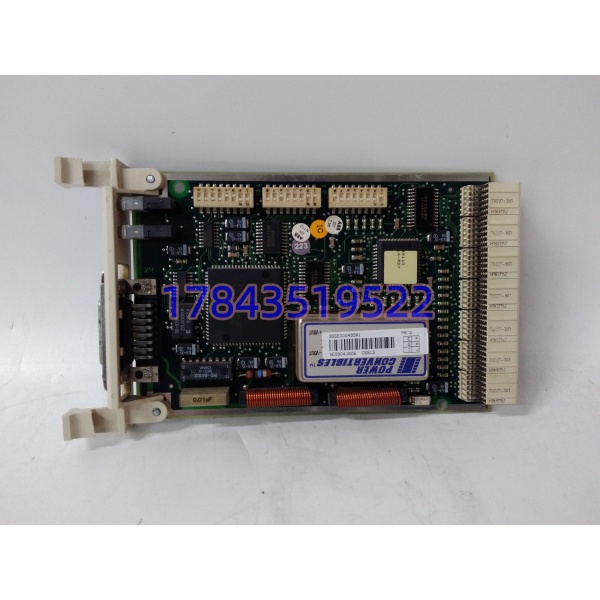

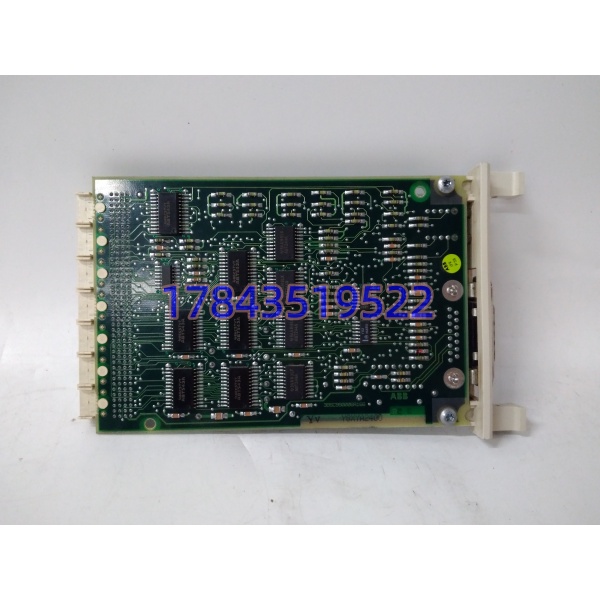

· 型号：CS513（3BSE000435R1）
· 品牌：ABB
· 系列：Advant OCS / Advant Master
规格参数
| 参数项 | 规格值 |
|---|---|
| 通信标准 | IEEE 802.3（Ethernet） |
| 内部总线 | MasterBus 300（BIN1 标准）/ MB300E（BIN3 扩展），DIP 拨码切 |
| 速率 | 10Mbps 固定（早期版）；部分后期固件 10/100Mbps 自适应（以实物 Rev 为准） |
| 物理接口 | 早期：AUI（DIX）+ 外接 MAU 转 BNC 10BASE2；后期：RJ45 10BASE-T（部分带 9-pin D-Sub 辅助） |
| 协议承载 | TCP/IP、UDP、ABB ACN（Advant Controller Network）、OPC DA 数据源 |
| 适用控制器 | AC110、AC220、AC410、AC450、AC460、SG400、MasterPiece 200/300 |
| 节点容量 | 单 MB300 网段 ≤32 节点，无中继约 500m 级（以手册为准） |
| 供电 | 机架背板 5V DC≈0.25A + 24V DC≈0.25A，典型 8W |
| 隔离 | 通信侧对系统侧工业级隔离（典型 1500Vrms 级，以原厂手册为准） |
| 指示 | 前脸 LED：电源/链路/活动/故障（依 Rev 而异） |
| 配置工具 | ABB Composer / PG2000（设 IP、子网、MB300 节点号） |
| 安装 | Advant 控制器机架指定通信槽，面板螺钉+背板连接器，非 35mm DIN 导轨 |
| 尺寸重量 | 约 234×108×18mm / 0.2kg |
| 工作温度 | 0~+60℃（部分资料标 -20~+60℃，以铭牌为准） |
| 状态 | 原厂 Discontinued，Limited Availability 渠道 |
产品介绍
CS513 在 Advant 柜里的位置是“控制网和办公网的翻译官”：PM CPU 跑 MasterBus 300 令牌（实时性、确定性、API 670 级稳定），上位机跑 TCP/IP 以太网，中间这层协议转换和帧封装全压在 CS513 上。它带独立 RISC 处理链和板载 RAM/Flash，不占主 CPU 扫描周期，所以老 AC450 跑满几千点逻辑时，操作站画面刷新和趋势采集不会被网络 IO 拖慢。坏了对运行人员表现不是“某个点读不到”，而是“整个 OWP 操作站变灰、历史站断采、OPC 客户端全 Bad”——故障域是系统级不是通道级。
和 CS514/CS515 比，CS513 是 MB300 基线 LAN 件，CS514 是带冗余以太网的同系演进，CS515 偏高速；和 AC800M 的 CI854/867 比，完全两代架构，CS513 插不进 800M 背板。早期 CS513 是 AUI+BNC 同轴版（10BASE2，需 50Ω 终端电阻），后期 Rev 改 RJ45 10BASE-T，两版硬件不通用——采购第一件事是拍现网那块的铭牌：接口是 BNC 还是 RJ45、MB300 还是 MB300E 拨码位、固件 Rev 字母。
应用场景与行业案例
我处理过最烦的一次：造纸厂纸机 DCS 夜班 OWP 全灰，PG2000 连 AC450 报“Node 12 no response”，但现场阀门没误动（逻辑在 PM 里自跑）。查下来是 前脸 Link 灯灭，AUI 口外接 MAU 的 10BASE2 同轴在某接线盒处终端电阻脱落，MB300 令牌在 侧没下来。
- 火电辅机：AC450 带除灰/化水， 把 MB300 数据封 TCP 进厂级 SIS，非它不可，因为 SIS 只认 OPC DA 不认 令牌，没 就得加外置网关。
- 造纸纸机：MasterPiece 200 控制纸幅，+RJ45 版进 MES 做能耗分析，同轴版老机改双绞线是常见改造点。
- 老石化装置：Advant Master 做罐区 SIS 改造， 走 MB300E 扩展模式带 32 节点，上 800xA 时它当过渡通信层用 3 年再整体迁。
- 水电辅机：AC220 小站， BNC 版跑 10BASE2 同轴环，抗变频器柜电磁干扰比早期双绞线稳，但终端电阻掉一颗全段抖。
前年沿江某自备电厂，年度检修完送电，AC450 的 OWP 能 Ping 通 的 IP 但 PG2000 下装程序报“ token timeout”。背景是这块 是 2002 年装机，AUI 口内置收发器老化，10Mbps 半双工协商不出，同轴侧令牌发不出。危机是检修窗口 6 小时，等北欧原厂返修 8 周不现实。后来从同集团热电厂 B 线备件库借一块同 Rev（RJ45 版，原机已改双绞线），确认 AC450 机架冗余通信槽在跑→松面板螺钉拔旧插新（Advant 机架不支持带电热插拔，先切 OWP 离线、 控制权不移交）→Composer 重设 IP 和 节点号（和原卡一致）→OWP 重连，下装 20 分钟完成。说实话 这种通信件故障前兆是 Link 灯偶闪、OPC 刷新周期从 1s 变 3s、PG2000 偶尔掉线，巡检不看这些等 OWP 全灰再救晚半天。
