描述
产品详情

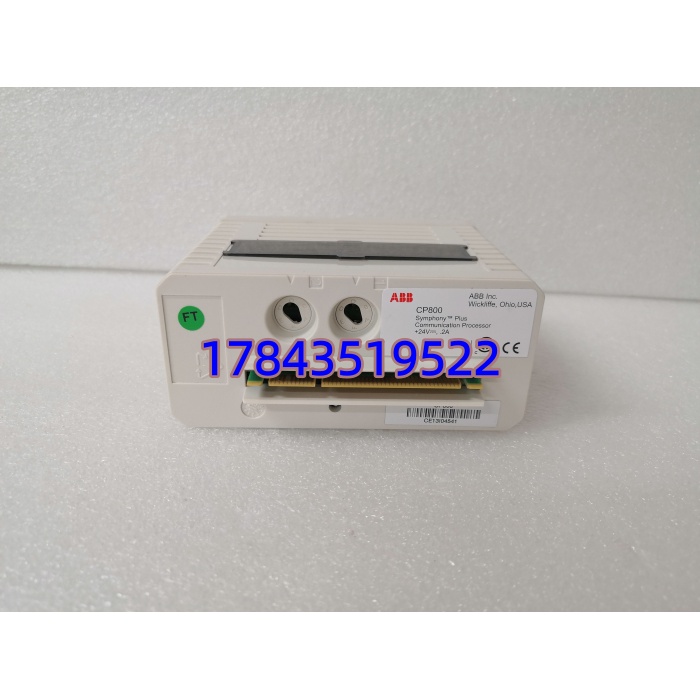

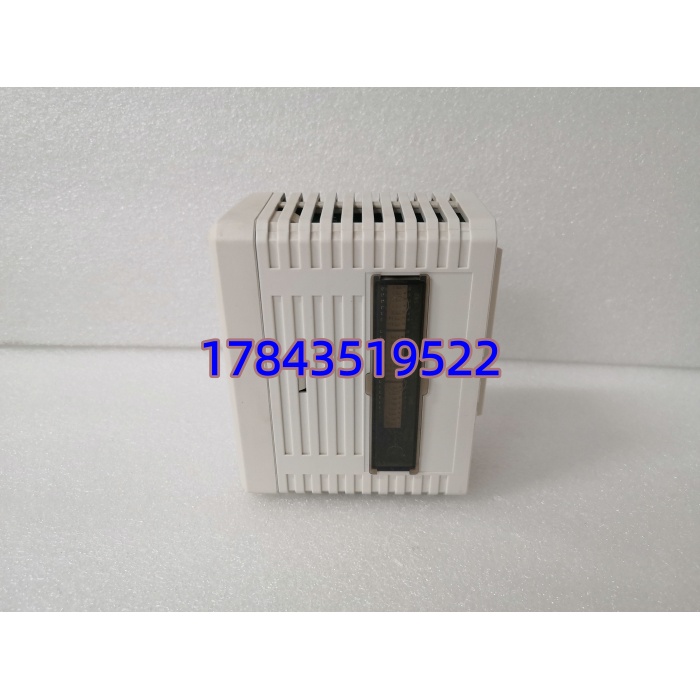

· 型号：CP800（ABB 订货号 3BSE042243R1，市场俗称 Symphony Plus CP800 Comm Processor）
· 品牌：ABB Ltd.（过程自动化—Symphony Plus DCS）
· 系列：Symphony™ Plus — 通信处理器模块（Communications Processor，配合 HPC800 Controller 使用）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | Symphony Plus Communication Processor Module（CP800），插入 HPC800 机架专用 CP 槽 |
| ABB 物料号 | 3BSE042243R1（CP800 Module） |
| 配套控制器 | HPC800（3BSE042244R1 等），须与 HPC800 成对安装于同一 Symphony Plus 机架（SD+/EN+/IN+） |
| CPU / 架构 | Freescale (NXP) ColdFire MCF547x @ 256 MHz（双核 32-bit） |
| 内存 | 64 MB SDRAM（程序/缓存），4 MB Flash（固件存储） |
| 以太网接口 | 2 × 10/100Base-TX RJ-45（Auto MDI-X），支持 PN800 Plant Network + 第三方 Modbus TCP 并行 |
| 串口 | 1 × RS-232（DB-9，配置/维护/打印机），1 × RS-485（2-wire half-duplex，Modbus RTU Slave/Master） |
| 支持协议 | Modbus TCP Server/Client、Modbus RTU、SNTP、IEC 60870-5-104（部分 FW ver）、ABB Proprietary PN800 |
| 串口波特率 | 1200 ~ 115200 bps（典型组态 9600 / 19200 / 38400 / 57600 / 115200） |
| 背板供电 | +5 VDC @ ≈ 1.0–1.2 A（由机架电源模块 PS801/PS804 供给），功耗 ≈ 5.5 W |

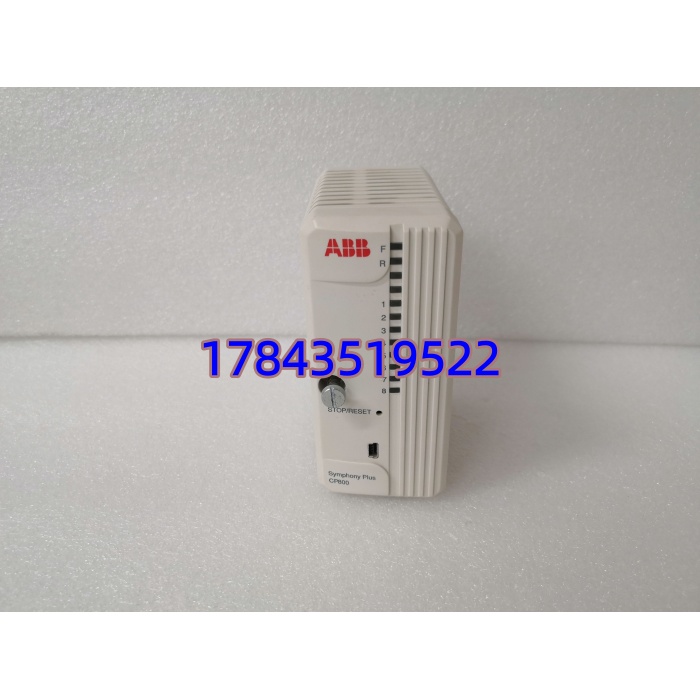

| 状态指示 | PWR / RUN / ERR / LAN1 / LAN2 / COM LED，前面板可观察链路与通信活动 |
| 热插拔 | 支持在线插拔更换（建议确认冗余 CP/HPC 状态后再操作） |
| 工作温度 / 湿度 | 0 ~ +60℃ / 5%~95% RH（非冷凝），存储 -40 ~ +85℃ |
| 认证 / 合规 | CE、UL、cUL、DNV（系统级），符合 IEC 61131-2 / IEC 61326 EMC |
| 固件版本依赖 | 须与 Symphony Plus 系统软件版本匹配（CBM / DigiVis 版本参见 ABB Release Note，严格来说老 FW 可能不支持新 PN800 加密特性） |
产品介绍
电厂辅网或化工装置 Symphony Plus 系统突然报”Plant Network Lost”，十有八九不是控制器挂了而是 CP800 以太网口受浪涌打坏或固件与 DigiVis 版本失配——这时候需要的就是这张卡。 是 控制器的专属通信搭档，不跑控制策略，专职把 内过程数据经 PN800 送上位工程师站、同时开 Modbus TCP/RTU 给第三方 SCADA 或智能电表做数据交换。在某个化水改造项目里，原系统只配单 ，交换机侧链路抖动导致短暂脱管，后来加装第二块 （部分架构支持双 CP 冗余）或改环网才消弭隐患——这种架构细节直接影响你买几块。
它的采购价值很直白：Symphony Plus 扩建/备件包里必配，渠道尚流通但原厂交期偶有波动（尤其欧版），建议关键装置按机架 CP 槽位数 N+1 建库；支持热插拔意味着更换时不用停 逻辑运算（仍须按 ABB 安全流程先确认冗余状态）。短板也要说——它本身无 I/O 能力，不能替代 或 I/O 模块；老 Symphony（INFI 90 OPEN 非 Plus）用的是不同的 NIU/CIU 通信卡（如 INICT03 等）， 不能向下兼容 INFI 90 老机架，老装置改造需确认架构版本。
替换与升级建议
✅ 直接替换
- 同型号 （3BSE042243R1）——物理尺寸、针位、固件接口完全一致，插回 机架 CP 槽，DigiVis/CBM 自动识别。更换后建议进入 System Configuration → Communication Processor → Verify Firmware Version确认与系统软件匹配，通常无需重下载控制策略。
⚠️ 软件兼容（需核对系统版本）
- 早期 Symphony Plus 初版 CP（CP400/CP600 系列，若有在老 INFI 90 → Symphony 迁移项目中残存）——物理不兼容同一槽位，且 FW 架构不同；若你是从 INFI 90 OPEN 迁移到 Symphony Plus 需整体换 + 套装，非简单插拔替换，工程工作量视 I/O 点数 3~10 人日。
- ——硬件可互换，但 DigiVis/Plant IT 版本低于 FW 时可能弹 “Incompatible Firmware” 提示，此时需升系统软件或刷回匹配 FW（ABB 提供 Field Service 工具），无额外硬件成本。
❌ 硬件不兼容
- ——名字撞车但完全是另一产品，背板、电源、固件均不同，，切勿混淆订购。
- INFI 90 OPEN 通信接口单元（NIU / CIU / INICT03/13）——老 INFI 90 机架背板定义不同， 不能插入。
- Symphony Plus I/O 模块（如 S800 I/O 电子/底座）——CP 槽位专用，I/O 卡插不进且反之。
若无此 全新库存，Symphony Plus 平台目前仍主推该型号，部分区域推增强版 CP800C（China region localized），功能兼容可替用——需确认 DigiVis 版本支持，不确定请传机柜照片或 型号给我们核实。
