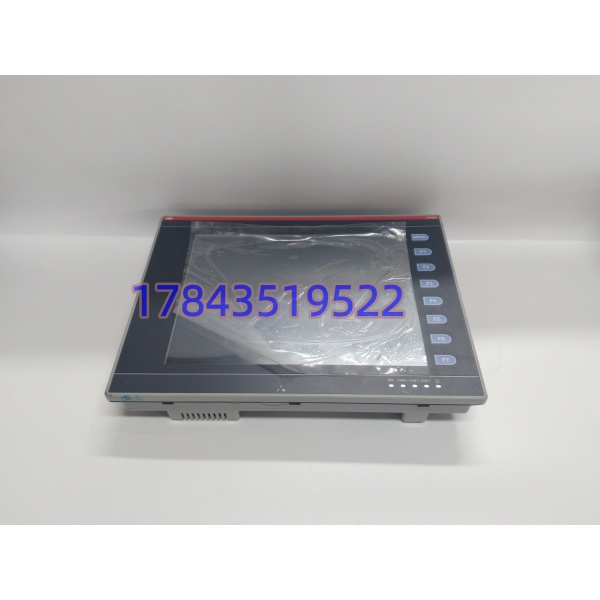

ABB CP450 T-ETH（订货号 1SBP260189R1001）是ABB CP400系列中的一款10.4英寸彩色触摸屏操作面板，本质上是个人机界面终端（HMI）。它用来干什么？说白了就是给现场操作员一个能看到设备状态、能改参数、能点按钮的屏幕。炼油厂的控制室、包装线的机旁操作台、水处理厂的配电间——这些地方你都能看到它的身影。

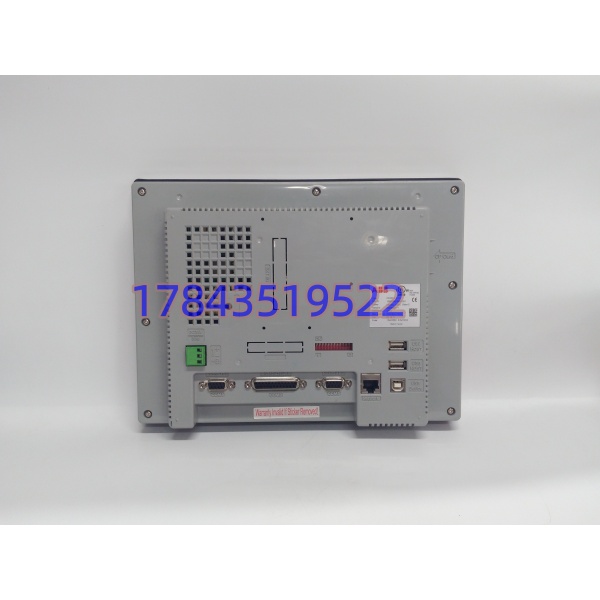

这款面板的区别在于型号后缀的”T-ETH”——”T”代表触摸屏（Touch），”ETH”代表标配以太网接口。CP450系列里还有不带以太网的版本，但到了2026年，工业现场没网口的基本没法用。以太网口支持Modbus TCP、Profinet等主流协议，可以和ABB AC500 PLC、AC800M DCS系统直接通讯。串口也没省掉——COM1到COM3三路齐全，RS232/422/485全覆盖，老设备也能接。

有一点必须说清楚：这款产品已停产多年，属于”遗留产品（Legacy）”状态。ABB官方文档最后更新是2008年的事，距今快20年了。如果你在建新产线，不建议选这个；但如果你是在用老系统的工厂里找备件，那这玩意儿就是刚需。市面上现在能买到的都是库存货或翻新件，渠道水很深，后面会细说。

应用场景与行业案例

换HMI面板最怕什么？

现场换触摸屏，看着简单，坑不少。去年一个做食品包装的客户，他们产线上一块CP450屏幕背光不亮了，操作员没法监控设备参数。采购从网上随便找了一家”有现货”的下了单，结果货到了发现几个问题：第一，固件版本不对，跟现有的AC500 PLC通不上；第二，包装简陋，屏幕运过来角上磕了；第三，连根像样的串口线都没配。

折腾了三天，最后还是退回去重新找供应商。这事儿我总结了一条：换HMI面板不是”插上就能用”的，固件版本、通讯配置、线缆配套这三样，少一样你都玩不转。

典型应用场景

1. 制造业产线 – 设备机旁操作终端
   包装机、注塑机、数控机床的现场控制面板。操作员通过屏幕看产量、调速度、查报警。核心需求是直观和稳定——工人不会去翻几百页的说明书，界面得一看就懂。
2. 流程工业 – DCS系统的现场操作站
   化工厂、制药车间里，作为DCS系统在车间层的补充人机界面。CP450T-ETH可以通过Modbus TCP与AC800M通讯，操作员在现场就能调PID参数、开关阀门，不用跑回中控室。
3. 水处理/环保 – SCADA系统监控终端
   污水厂、净水厂的泵站控制。这类场景预算通常不宽裕，但要求7×24小时可靠运行。CP450系列虽然停产了，但存量市场大，作为备件替换还是有需求的。
4. 老旧设备改造 – 替换故障HMI
   如果原来的HMI面板坏了且型号停产，CP450T-ETH可以作为替代方案——前提是你得把通讯协议对得上，画面程序也得重新组态。

案例：某电子厂HMI故障抢修

前年冬天，华东一个电子元件厂的生产线上，一台CP450T-ETH屏幕忽然黑屏了。值班电工一看，电源灯还亮着，但屏幕啥都没有。整条贴片线停了——因为操作员看不到飞达的料号和贴装参数，没法换料。

工程师老刘查了半天，确认是背光灯管寿命到头了（这玩意儿CCFT背光在25℃下能用大概50,000小时，连续开机快6年了）。找原厂，答复是停产型号，没备件。

当天晚上老刘从我们这儿调了一块库存CP450T-ETH，第二天早上到货。装上之后，问题是：固件版本不一样。老款跑的是V2.8固件，新调来的是V3.2，跟AC500 PLC的通讯驱动不匹配。

幸好我们发货前做了功能测试，把固件版本写在了测试报告上。老刘一看，连夜用CP400Soft把新面板的固件刷回了V2.8，通讯恢复。第二天一早产线重新开起来。
