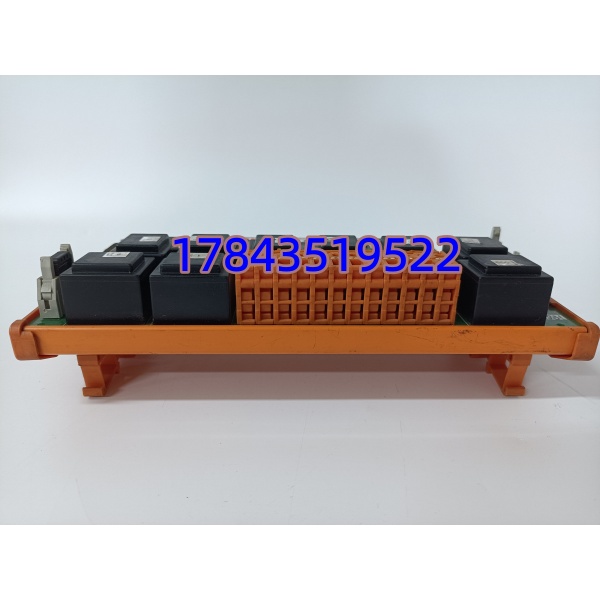

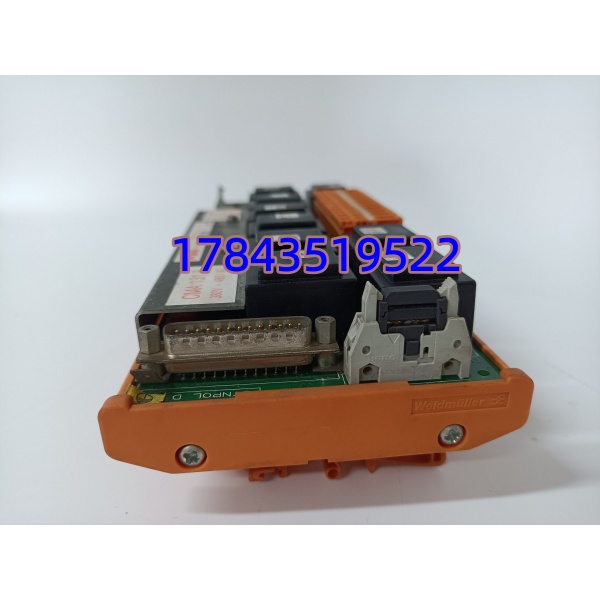

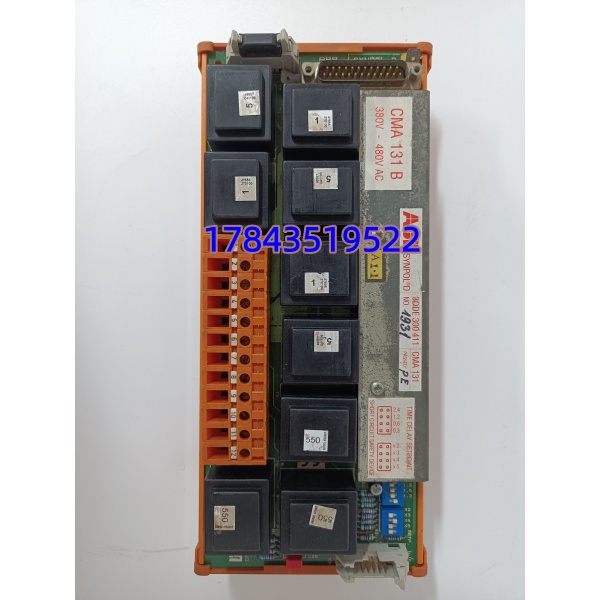

ABB CMA131 3DDE300411 | 模拟量输出端子单元

描述

产品详情

· 型号：CMA131（部件号 3DDE300411）

· 品牌：ABB（Advant OCS / MasterPiece 200系列，原ASEA/BBC）

· 系列：Advant OCS CMA系列端子单元，配S200 I/O及MP200/MP90x控制器

规格参数

• 产品形态：DIN轨装盒（TS35），灰壳白标CMA131 3DDE300411，前面板测试插孔（2 mm香蕉）每ch，LED每ch绿=AO活，FAULT红=保险断
• 供电：不由端子单元供，AO卡出4–20 mA进CMA131端子，场侧24 V供回路（典型），端子内无电源转换只缓冲/熔断
• I/O容量：8或16 ch模拟输出（依变体），每ch：AO卡+进端子→保险丝0.5 A快熔→测试插孔→现场阀/VFD（4–20 mA或0–10 V），每ch独立COM/RET
• 保护：每ch独立快熔（5×20 mm 0.5 A/250 V），可抽换保险座，过流/短路FAULT红亮+干接点告警（到DI卡），防AO卡烧通道
• 指示：每ch LED绿亮=AO>0 mA活（4–20 mA时4 mA微亮需调LED阈值），FAULT红亮=任一保险断，TEST插孔量mA不拆线（串表2 mm香蕉）
• 安装：DIN TS35垂直/水平，尺寸单宽≈110×90×60 mm（8 ch）或双宽≈220×90×60 mm（16 ch），≈0.35 kg，IP20壳内控制柜
• 接线：端子排5.08 mm可插拔（Phoenix/Weidmüller），标AO1+/AO1-/COM1等，屏蔽层单端机柜地接端子壳PE
• 兼容AO卡：CMA130（AO 8 ch）、CMA132（AO 16 ch）、老S200 AO卡（AO850等），CMA131是端子不是卡，插AO卡槽旁DIN轨
• 环境：0 至 +60°C（控制柜），存储-20至+70°C，湿度5–95%非冷凝，G3 conformal coat可选
• 认证：CE / UL / CSA / IEC 61010，用于过程柜非SIS
• 老化特征：保险座簧片松（接触电阻大AO漂移），测试插孔氧化（表针抖±0.2 mA），LED窗发黄，可抽换保险干涸接触

产品介绍

从维护者视角切入：CMA131是Advant OCS/MasterPiece 200里AO卡（CMA130/132）旁的“保险缓冲区”——AO卡插MP200机架Slot出4–20 mA进CMA131端子单元，每ch串0.5 A快熔+测试插孔+LED绿，再出去到现场调节阀/VFD；阀短路24 V串进AO口时只烧保险（FAULT红亮干接点告警DI卡），AO卡通道活跳过千块换端子保险几分钱。现场实测发现，炼厂FCC进料阀AO Ch3短路烧保险， FAULT红亮但CMA130 AO卡没烧，换保险2分钟恢复阀=不停进料——没端子单元直接烧AO卡通道要换整AO卡+停机票。在某个老电厂除灰MP200项目里碰过，原没装端子直AO卡→阀短火烧CMA130 Ch5，停机换AO卡2小时损除灰链；后来每AO卡旁装+备保险，再没烧过AO卡。

供应链角度看，/Advant OCS归Legacy Only（MasterPiece 200→AC 800M），原厂Last-time-buy关死只NOS/拆机/Certified Refurb，单价几十到两百块但缺了=阀短火烧AO卡=停机损十万起。TCO算：备2件+50粒保险花五百块换装置再跑10年——库存经理拍ABC：归A类低值高影响（端子SPOF=AO卡烧=停机），安全库存SS=1 per AO rack（每MP200机架旁留1冷备端子+备保险盒），重订货点=大修前6个月扫现货。生命周期尾声，NOS保险座簧片松是主因，买回做保险预换+测试插孔酒精擦再入库。

应用场景与库存策略

痛点直白：炼厂FCC进料阀周六夜AO Ch3短火烧CMA130 AO卡通道，没装端子直接烧AO卡=停机换卡2小时损二十万起，原厂Last-time-buy关交期无限等不起，现场翻柜边只有空DIN轨无端子单元——缺=阀短火烧AO卡=非计划停机，备件几块钱端子省千块AO卡+停机费。

典型场景与备货建议：

• 炼厂FCC/常减压 Advant MP200 AO（CMA130/132）：非它不可因为每ch快熔保AO卡通道，阀短火烧保险不烧AO卡；建议每MP200机架AO旁装+现场仓（安全库存SS=1 per AO rack），ABC归A类低值高影响（端子烧=AO卡烧=停机），重订货点=大修前6个月启动寻源现货，或由供应商做寄社代管（VMI）放电子间锁柜；新项目AC 800M S800 AO带通道熔但老没带，必装。
• 电厂除灰/化水 AO端子： TEST插孔测mA不拆线（阀活时串表2 mm香蕉测4–20 mA），每机架留1 Buffer+备保险，不做新采购只延寿。
• 海上平台/老厂 Advant柜：盐雾G3环境保险座簧片氧化FAULT假报，双并？（不并，每AO ch一串）平台仓留1件冷备+备保险盒，船级社验要备件清单里有端子+保险。

真实案例：北方某FCC装置，2024年9月夜班进料阀AO Ch3短火烧 AO卡Ch5（原没装直AO→阀），FAULT红亮AO卡Ch5死=停进料换AO卡2小时损十八万。仪表班长翻电子间只有空DIN轨无，原厂Last-time-buy关，连夜同城同集团另一炼厂借拆机测试OK的 3DDE300411，驱车往返四十分钟凌晨2点进电气间，打硬旁断AO急停（已打停机票），DIN轨装旁 AO卡，重接线：AO卡+→端子→保险→阀，插0.5 A新保险，上电FAULT红亮（保险断过）换保险后FAULT灭LED绿，恢复auto没再烧AO卡。反思：Advant AO端子是SPOF里的AO卡保镖，每机架必装+备保险盒（50粒0.5 A几分钱一粒），ABC A类低值高影响升一级——后来设SS=1 per rack、备保险盒50粒放锁柜，再没为等交期也没烧过AO卡。
