描述
产品核心摘要
· 型号：CMA120 3DDE300400（ABB Advant Controller 110系列AO模块，CMA120=8路模拟输出，3DDE300400为订货号/PCB代码）
· 品牌：ABB（Asea Brown Boveri）
· 系列：Advant Controller 110 / AC110及早期MasterPiece 200（老过程PLC/DCS，CMA系列混CM110 CPU）
规格参数
- 产品全称：CMA120 — Analog Output Module, 8 channels, Advant Controller 110 series (Order No. 3DDE300400)
- 制造商：ABB（原Advant Controller 110线，现System 800xA后继但AC110 EOL/NRND，CMA120属老AO卡）
- 系统归属：插Advant Controller 110机架（AC110标准机架），槽位IO区（非Slot1 CPU专槽CM110），或独立DIN轨壳带端子块（CMA120常带独立壳+螺丝端子进现场AO）
- 通道配置：8路模拟输出，软件可配为±10 V、0–10 V、0–20 mA、4–20 mA（典型4–20 mA驱调节阀/变频器），分组每4路或8路共地需核对手册
- DAC与精度：12位或16位 DAC（早期CMA120 12位，后期可能16位需核原厂datasheet），精度±0.1% FS典型，线性误差<0.05% FS，温漂<50 ppm/°C（根据官方Datasheet及MRO渠道数据）
- 输出驱动：电流模式4–20 mA max 750 Ω负载（24 V供回路），电压模式±10 V min 2 kΩ负载，过量程±15%标称不损坏，开路检测可设（4–20 mA断线报故障）
- 隔离：通道–逻辑2500 V AC（1分钟），通道组–组通常4路一组隔离，背板Advant总线光隔到CM110 CPU
- 更新率：每通道扫描可编程滤波1–100 ms，整体刷新≤20 ms/8 ch，通过Advant背板给CM110做PID输出（阀定位/变频器给定）
- 供电：由AC110机架背板供24 VDC（或AC110电源模块5 V/24 V混合），独立壳版端子供24 VDC/可能100–240 VAC依选项（请以原厂手册为准），典型功耗≤5 W
- 热插拔：支持，在冗余AC110机架（双CM110 CPU+双电源）带电更换自动同步参数，单机架我也断供电换（Advant背板抖可能闪断PID输出阀抖）
- 安装：插机架欧卡槽（单槽宽160×100×25 mm），或独立35 mm DIN轨壳（约90×70×110 mm带螺丝端子块在前/下），IP20柜内

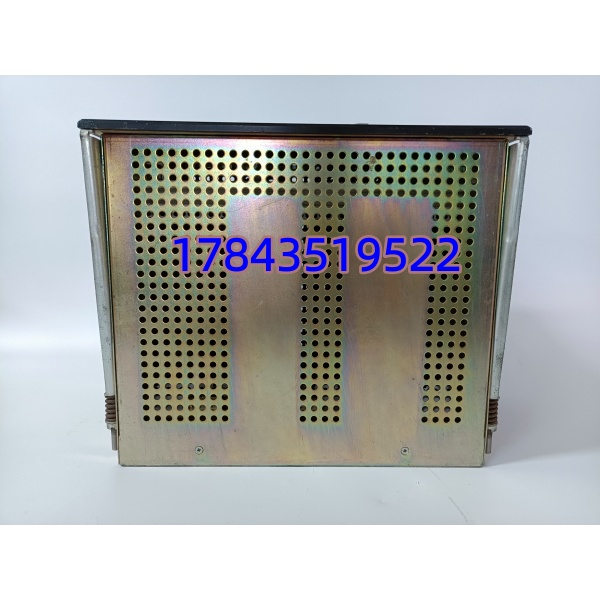

- 物理：欧卡≈160×100×25 mm/0.2 kg，独立壳≈90×70×110 mm/0.45 kg，前面panel Run/Err LED，端子螺丝M3压线现场AO进调节阀
- 工作条件：0℃至+60℃操作（柜内），存储-40℃至+85℃，5–95% RH非冷凝，MTBF渠道/MRO>10万小时需核对原厂
- 软件：Advant Master / CBF old version（v2.x–v3.x IEC 61131-3），AO映射为%QW地址，在CBF里建AO8对象设范围/故障动作
- 生命周期：原厂EOL/NRND几十年，早已停，新线用AC800M AO810或S800，靠MRO拆机顶老纸厂/电厂辅机/化工厂机架做阀给定
- 关联：常配CM110 CPU+CMA110 DI+ AO+CMA130 AI，背板Advant/MasterBus 300混用，独立壳版常带端子块代码3DDE300400标PCB
产品介绍
从维护者视角切入：这不是S800 AO810也不是PM891槽卡，而是机架里那块泛黄标签——现场实测发现，老造纸湿部传动或电厂化水辅机柜还插着它，8路4–20 mA出给加药调节阀/变频器给定， CPU每20 ms刷%QW做pH PID，独立壳版螺丝端子压现场AO进调节阀（不是欧卡背端子是前面螺丝）。严格来说，它只在Advant Master v2.x–v3.x下原生支持，新800xA要加AC800M+S800过渡网关，物理插槽/背板/端子（欧卡vs独立壳螺丝）全不同（请以原厂手册为准），老线动不了因为重映射%QW地址+调节阀回路校准需停过程一天。坦白讲，停产物交期无，MRO全拆机测试，归ABC的A类：一台化水加药阀给定 Err灯常亮=PID输出0阀全关超纯水pH飘废批疫苗六位数。
作为库存经理，TCO算模块拆机三百但停线代价大，建议备1件冷备+秋检做AO阶梯4–20 mA走表准±0.1% FS，比等改造停两天重标定阀赔几十万。老在纸厂/电厂辅机/食品发酵还在跑，属于“停产、MRO靠拆机、交期无、必须战略囤货”的典型老AO保命件。
应用场景与库存策略
痛点切入直白：凌晨电厂化水RO加药阀突然全关，DCS趋势AO 4–20 mA变0——机架Slot3 Err红Run灭，报“AO fail ”，pH PID输出0阀全关超Spec废两批疫苗八万。拆发现独立壳版螺丝端子M3松（振动导致AO回路断线4–20 mA变0不是卡死是接线脱），带电拔独立壳AO可能阀抖给定跳但工艺停更废，断总空开切手动。ABB代理说 EOL无件推荐800xA，改机架+端子螺丝→TU810+S800停化水两天重标定阀。MRO二手池调货跨三省带不确定 vs CMA121（121=更多通道）混。
典型场景与备货建议：
- 造纸湿部/发酵罐：机架 8路AO给pH/DO阀给定±10 V/4–20 mA，变频器也吃AO。建议设备科备1件冷备件（Buffer stock）放防静电袋+柜内干燥区，每年秋检做AO阶梯：CBF强制%QW 0/50%/100%→4–20 mA表准±0.1% FS+阀行程吻，拍端子M3锁固胶点。
- 电厂化水/辅机：独立壳（3DDE300400）螺丝端子进阀/变频器，升S800需改端子TU810+重%QW映射。建议按每机架备1件，成色选测试OK拆机（交期无），附原CBF下装.ao文件U盘+端子标贴照（AO0=pH阀 AO1=ORP阀 etc）。
- 食品/啤酒发酵：宽温0–50℃柜内十年，独立壳版扛酵区湿汽。建议，贴“仅 3DDE300400独立壳螺丝端子，CBF v2.x，伴.ao U盘”。
- 石化罐区/老线：混+ CPU做罐区阀给定，升800xA要加网关。建议。
真实案例：东部某疫苗厂化水站，2024年秋检后首班，柜（+Slot3=独立壳3DDE300400）Err红Run灭8路AO全0阀全关pH超Spec废两批八万。维护想热拔独立壳AO，我拦住——断总空（化水切手动），拔旧件（端子M3松AO0 pH阀线脱，拍端子标：AO0=pH阀 4–20 mA进调节阀+24 V回路，AO1=ORP阀），装测试OK拆机，上电自动同步AO参数（CBF .ao存CPU Flash），Run绿，CBF强制%QW 0/50%/100%→4–20 mA表±0.08% FS阀行程吻，PID闭环恢复。全程手动阀18分钟废两批八万，要是没拆机件等800xA改造停两天重标定阀赔三十万。事后提进A类，采购Last-time-buy 4件拆机放备件柜，附U盘.ao+端子标贴照，秋检做M3锁固胶+AO阶梯测+端子氧化清洁拍视频。
