描述
产品详情

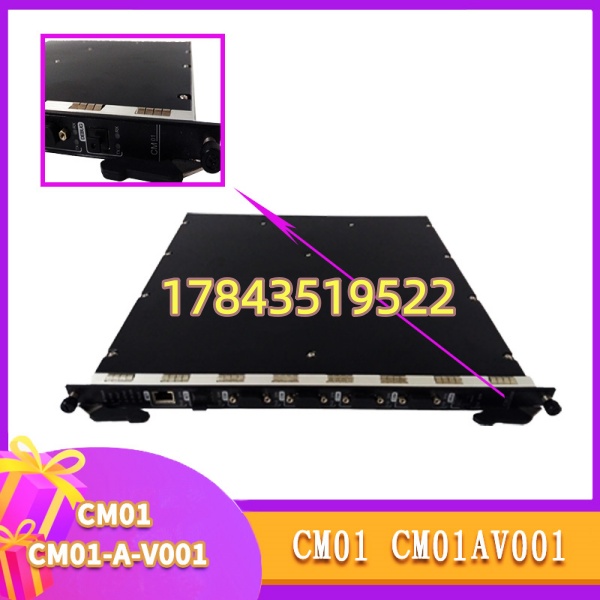

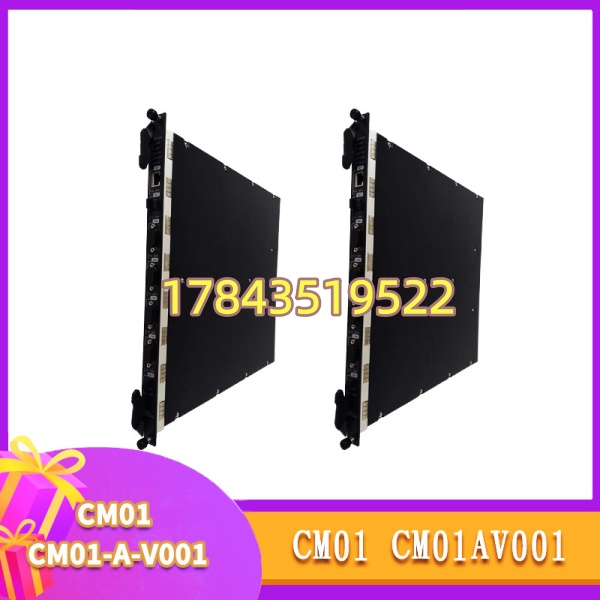

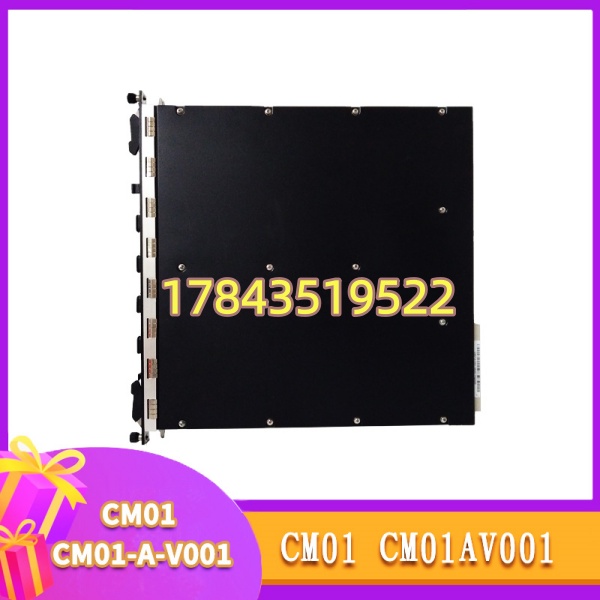

· 型号：CM01（ABB 状态监测通讯模块，现场铭牌 CM01-CM01-A-V001 通常指 CM01 硬件+A版+V001 固件/图纸版）
· 品牌：ABB
· 系列：MMS6000 机械保护系统 / ABB Ability Smart Sensor Gateway 配套（需核对您现场实际柜型）
规格参数
- 产品标识：CM01（Condition Monitoring Communication / Interface Module）
- 适用系统：ABB MMS6000 机械保护框架（插槽或独立 DIN 安装）；或 ABB Ability Smart Sensor 无线振动监测网关配套通讯单元
- 信号输入：典型 2～4 通道 IEPE（ICP 恒流源 24V 2～20mA）加速度/速度/位移传感器 + 1～2 路 Pt100/4–20mA 温度（依版本）
- 采样/处理：板载 DSP 做 FFT 频谱、RMS/Peak 值计算，报警比较（Alert / Danger 两级）
- 通讯接口：RS-485（Modbus RTU）或 10/100M Ethernet（Modbus TCP / OPC 部分版本），部分版带 USB 服务口
- 报警输出：2～4 路继电器（SPDT，Alert/Danger），可串入机组跳闸链
- 供电：18–32 V DC（标称 24V DC），典型功耗 <5W
- 隔离：传感器输入-通讯-电源间 ≥1500V AC（光耦/变压器隔离）
- 前面板 LED：PWR / RUN / ALERT / DANGER / COM
- 安装方式：35mm DIN 导轨（独立版）或 MMS6000 机架插槽（框架版）
- 前面板操作：按键浏览测量值/报警复位（部分版本）
- 组态软件：ABB MMS6900 组态工具 / ABB Ability Asset Vista（依项目）
- 工作环境：-20～+70℃（工业扩展），5–95% RH 非凝露
- 认证：CE / IEC 61000-6-2/4 EMC / ATEX 部分版本用于 Zone 2（需核对铭牌）
- 尺寸/重量：DIN 版 ≈115×90×60 mm / 机架版 ≈半高 3U 插卡 / ≈0.3 kg
- 配套：通常配传感器线缆、终端电阻（总线末端 120Ω）、M12/端子接头（依版）
产品介绍
CM01 是 ABB 机械状态监测系统里的数据采集与通讯接口模块，一头接本特利/ABB 振动加速度或速度传感器（IEPE 或 4–20mA），另一头通过 Modbus RTU/TCP 把 RMS 值、频谱特征、报警状态送 DCS（如 Freelance/800xA）或 AMS 系统做预测性维护。在 MMS6000 框架里它充当”通讯卡”，独立 DIN 版常装在就地控制柜做无线 Smart Sensor 数据中转。
坦白讲，”–A-V001″ 这种写法通常是柜内接线图部件号（Hardware=A, Firmware V001）而非纯商品编码，采购前必须拍旧板正反面——确认是 MMS6000 机架插卡版还是独立 DIN 导轨版、通讯口是 RS-485 九针还是 RJ45 以太网、传感器输入 IEPE 还是 4–20mA。混版最常见后果是尺寸装不进机架或端子定义对不上。有一点要注意： 报警继电器常接入机组跳闸安全链，换件后务必做 Alert/Danger 模拟测试确认接点动作方向正确。
应用场景与行业案例
汽机辅机稀油站振动探头报警频繁误发 Danger Trip——MMS6000 框架槽位 通讯卡 RUN 灯灭，重插无效，量背板 24V OK，拔下观察板上电源 IC 区域轻微熏痕，判定硬件故障。原厂交期六周，MRO 调同版拆机件换回恢复监测。
典型场景：
- ： 采集 X/Y 向加速度 + 轴承温度，经 Modbus TCP 送 800xA 做趋势及保护跳闸。
- 水泥/矿山球磨主轴承状态监测：独立 DIN 版 + IEPE 传感器，通过 RS-485 上 Modbus 至现有 PLC 做报警预判。
- 制药/食品关键传动设备预测性维护（ABB Ability Smart Sensor）： 作网关汇总蓝牙传感器数据经 Ethernet 上云或本地 SCADA。
- 老线 MRO 备件：整体状态监测升级未批，只换通讯卡维持保护功能。
真实案例：
华东某 300MW 机组 #2 给水泵偶发”振动 Danger Trip”无前置工艺异常，停机盘车复查传感器阻值 OK， 框架槽 2（）上电后 RUN 闪几下即灭——拔下查背板供电正常，短接测试台验证 无自检通过，判定板载电源变换 IC 失效。协作 MRO 商调同版 （外标 -A 硬件版），次日到。断电拔旧、清导轨氧化物、插新、恢复传感器及通讯端子——上电 RUN 绿，Alert/Danger 模拟测试继电器动作方向正确，通讯口 Poll 正常，趋势值回传 DCS OK。汽机专工说：”这 再跑三年等新 TSI 立项。”
常见问题解答 (FAQ)
框架版不建议热插拔——拔前建议在组态软件里把该槽先 Offline 或确认可接受短暂 Minor Fault，断 24V DC 控制电源更安全。独立 DIN 版同样先断电源再拆线。带电拔插有概率因感应尖峰损伤背板或瞬断导致误发 Danger 继电器动作（若安全链不经软件屏蔽）。
现场这种写法通常为：（型号）-（描述）-A（硬件版本）-V001（固件/图纸版本）。采购核对要点：①拍旧板正反面丝印——确认是 机架插卡还是 DIN 独立版；②确认物料标签上有无 ABB logo + 3BSE0……编号（如有报完整物料号核对）；③记录旧板通讯口类型（9针 RS-485 / RJ45 Eth）及传感器输入类型（IEPE 4mA 恒流 / 4–20mA）。按这三点找 MRO 最稳妥。
Q3：换板后需要重新组态或标定吗？
存报警设定值（Alert/Danger 门槛、延时）通常在 NVRAM 或靠框架主 CPU 下发——若为 框架插槽版，参数多存于框架主模块，插新 上电自动加载不需重输；独立 DIN 版部分阈值存板内 EEPROM，新板可能需通过 MMS6900 工具重下参数或手工录入。换前务必从原系统做 CM 配置备份（.m6p 或等价的项目文件）。
Q4：振动值漂移或误报警先查什么再换板？
先查三样：①传感器至 同轴屏蔽电缆屏蔽层单端接地（通常 端接地，传感器端浮空）防地环流；②IEPE 传感器阻抗（正常 2–10MΩ）及恒流源电压（典型 24V 回路降约 10–14V 带传感器）；③端子排紧固——现场振动致端子松是常见假故障。我遇过多起” 坏”实为屏蔽层两端接地引入工频干扰致频谱乱——改单端接地后正常。
Q5：怎么鉴别拆机/二手件良品？
要求供应商提供：①上电 PWR/RUN 灯常亮（无传感器可进自检模式）；②接测试 IEPE 模拟信号（或 4–20mA 信号源）能读取合理 RMS 值；③通讯口（RS-485/Eth）能与笔记本 Poll 通 Modbus 寄存器；④Alert/Danger 继电器吸放测试正常；⑤外观无腐蚀进水痕、端子无烧痕滑牙。到货先装机短时测试确认测量值合理再投保护链。
Q6：能与 Bently Nevada 3500 / Emerson CSI 直接替换吗？
不能直替。 是 ABB 体系专有，传感器供电时序、报警逻辑、通讯协议与 Bently 3500 不兼容。若整柜想换 Bently 需全套改（框架+传感器供电方式常不同）。老线急修优先找同系 ABB 备件。
