产品详情

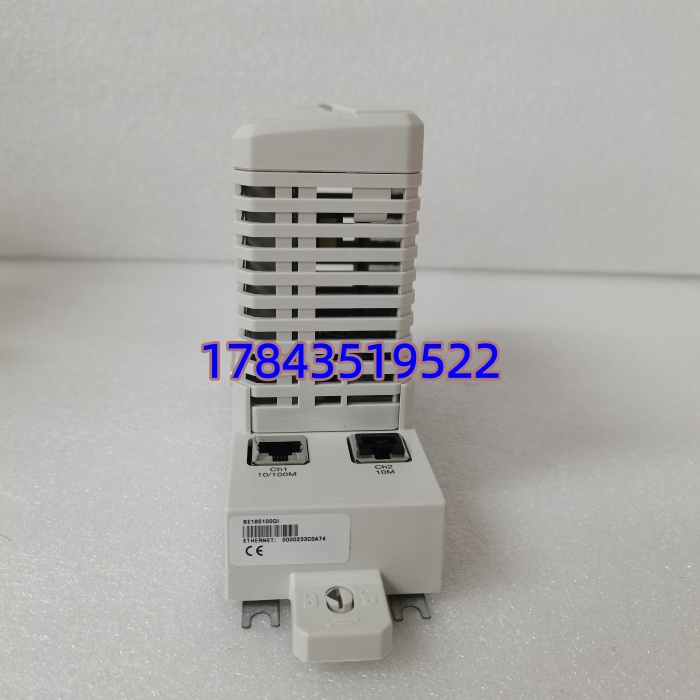

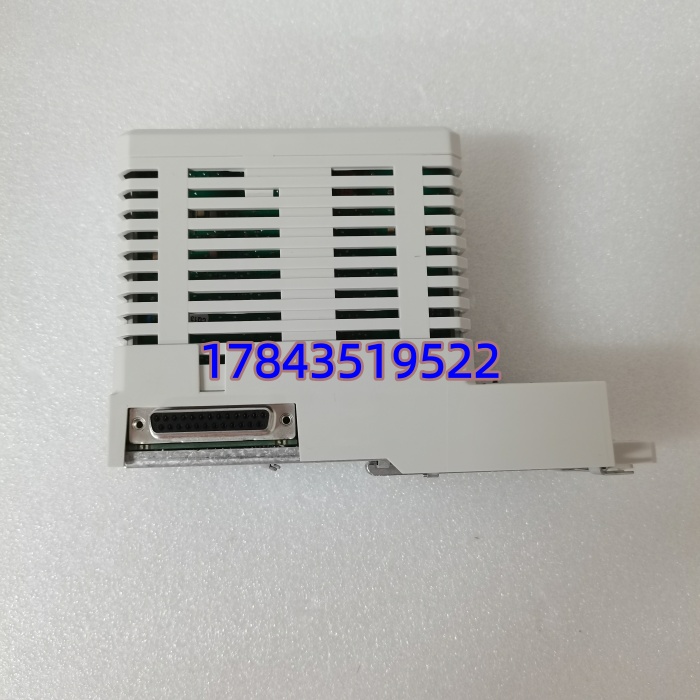

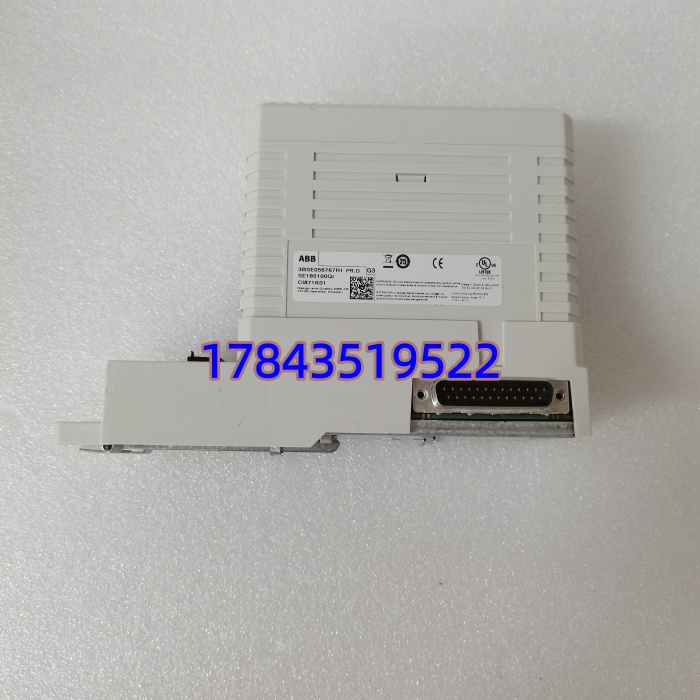

· 型号：CI871K01（完整订货号 3BSE056767R1，含 TB807 终端块及连接附件）
· 品牌：ABB Ltd.
· 系列：AC 800M — Fieldbus Communication Interface Module (PROFIBUS DP)
技术参数
| 项目 | 规格值 |
|---|---|
| 产品型号 | CI871K01，订货号 3BSE056767R1（Kit 含 TB807 终端电阻及连接电缆） |
| 适用系统 | ABB AC 800M — CPU (PM851/PM861/PM891 等) 或 AC 800M 扩展机架 |
| 模块类型 | PROFIBUS DP 通讯接口模块 — Master / Slave 可组态 |
| 总线协议 | PROFIBUS DP-V0 / DP-V1（Class 1 Master 及 Slave 模式） |
| 数据传输率 | 9.6 kbps ～ 12 Mbps（自动协商，受电缆长度限制——12Mbps ≤ 100m 不加中继） |
| 站地址范围 | 0 ～ 126（通过 DIP switch 或软件设定，0 通常用于临时组态） |
| 接口物理层 | 2× DB9 Female（符合 PROFIBUS Pinout：A=Pin3, B=Pin8, Shield=Pin1/金属壳），可并接 |
| 光电隔离 | 现场侧↔背板 ≥ 1500 Vrms（1 min），通道隔离防浪涌 |
| 配套附件 | 标配 TB807 PROFIBUS 终端电阻（总线两端各一只）、短连接电缆至模块面板上 DB9 |
| 组态软件 | Control Builder M Professional / Plus — 在 Hardware Config 中插入 CI871 并导入 GSD 文件 |
| 最大从站数 | 作为 Master 典型 ≤ 125 个 DP 从站（受扫描周期与报文长度影响，建议单主站 ≤ 32~64 密集 I/O 节点） |
| 诊断功能 | 模块面板上 Run / Err / BF（Bus Fault）/ SF（Status）LED；通过 CBM 可读详细 DP 诊断帧 |
| 供电方式 | 逻辑侧由 AC 800M 机架背板 +5V 供给；现场侧光电隔离自持（部分版本需外部 24V DC 供终端电阻加热，依安装说明） |
| 工作温度 | 0 ℃ ～ +60 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5%～95% RH，无冷凝 |
| 防护等级 | IP20（控制柜内安装） |
| 符合标准 | EN 50170 / IEC 61158（Type 3 PROFIBUS）、CE / UL / cUL |
| 物理尺寸(约) | 标准 AC 800M 单槽模块，160×105×35 mm |
| 重量 | ≈ 0.20 kg（不含附件） |
产品介绍
某个水泥线改造里老 PM851 原配 CI854（Modbus 串口模块）要改接西门子 S7-400 做 DP 主站下的远程 I/O——换 CI871K01 后 Control Builder M 里拖入 GSD 重扫网络直接上线，不用动 CPU 程序逻辑，整个网络诊断通过面板上 BF LED 和 CBM Online Diagnostic 能精确定位是哪台变频器 DP 地址丢失（比早年串口 Modbus 靠猜超时强太多）。它本质是 AC 800M 与 PROFIBUS DP 现场设备的”翻译官”，把过程映像区映射成 Control Builder 全局变量，主/从模式可切，适合既要连第三方 DP 从站又要偶尔作 DP 从站暴露数据给上层 PCS7 的场景。
采购注意：CI871K01 与 CI854A/CI867 插槽兼容但硬件组态里必须改成 CI871 并重新下载硬件配置——物理插错槽位（有些旧机架要求特定通讯槽）会报 Slot Mismatch。另提醒 PROFIBUS 电缆要用 A 型紫皮（阻抗 150Ω），两头终端电阻必须用原配 TB807 或同等规格，现场拿普通 RJ45 终结电阻凑数会在 1.5Mbps 以上速率频繁掉站。
替换与升级建议
✅ 直接替换
- CI871K01 ↔ CI871K01（同型号互代） — 拆旧插新，Control Builder M 联机后确认 Module Status OK，如有改 IP/DP Address 重 Download 硬件配置即可，逻辑程序不受影响。
- — 模块本体同，升 Kit 版只是多了 终端器与连接线，直接插，建议补订 若原柜无终端电阻。
⚠️ 软件兼容（需改配置）
- 或 — 物理插槽兼容 AC 800M 机架，但 Hardware Configuration 须删除旧模块、插入 CI871、重分配 DP 地址并重新下载硬件配置（I/O 映像区变量名通常可保留）；工程时间约 0.5～1 小时，无额外硬件费。若原系统用 CI854A 做 Modbus 主站连接设备则需另行评估那些设备是否支持 DP 或保留 CI854A 于另一空闲槽。
- 跨固件极老 PM8xx CPU（初代 PM851 早期 stepping）识别 CI871 失败 — 罕见，若出现需确认 Control Builder M 版本及 CPU Firmware 是否支持 CI871（通常 PM851A/B 以后均可，初版 PM851 无后缀建议升 Firmware）。
❌ 硬件不兼容
- ABB S800 I/O 通讯模块（如 CI840/CI841 用于 S800 remote I/O 与 AC 800M 间 MasterBus 300） — 虽同为 AC 800M 插槽外观但背板 ID 不同，不能替 CI871 用。
- Siemens CP 342-5 / CP 5611 / 任何第三方 PROFIBUS 网卡 — 物理接口碰巧都是 DB9 但背板协议与插槽定义不同，严禁互代。
若无直接替代且您系统为极早期 Advant Controller 410/450 需 PROFIBUS 接口，目前只能考虑专用 Advant 通讯卡或评估 AC 800M 升级，无官方向下交叉替代件。
