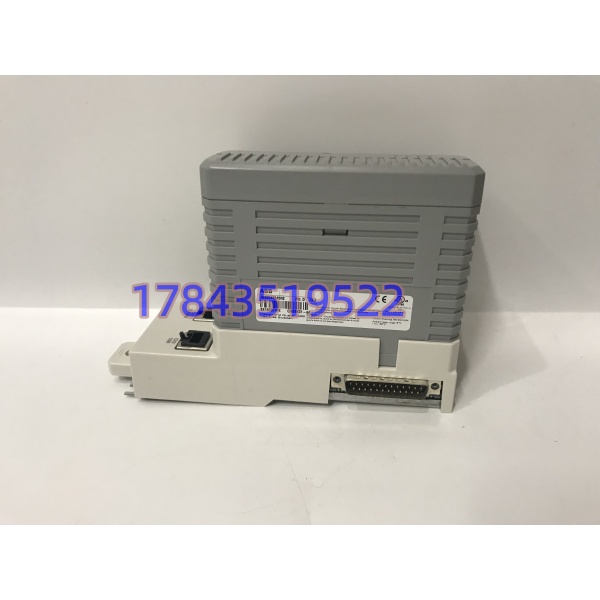

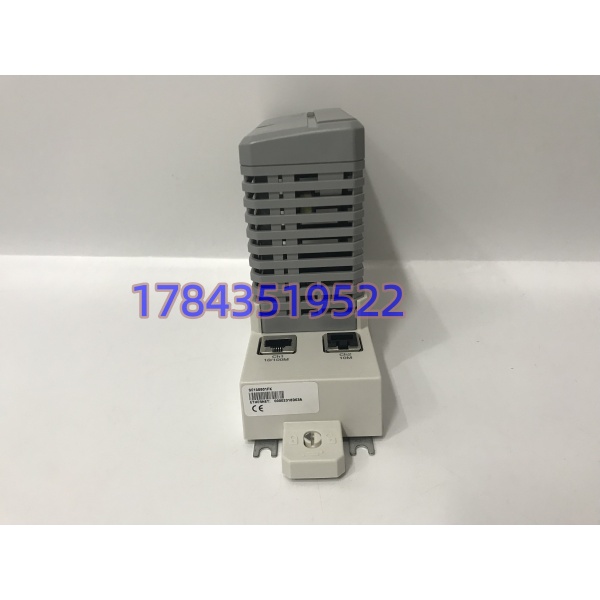

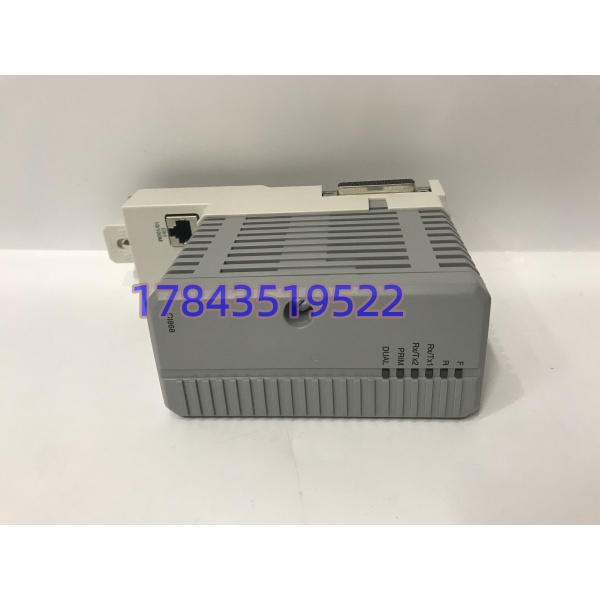

ABB CI868K01-eA 3BSE048845R2 | IEC61850-Ed1 通信接口模块

描述

关键技术规格

产品深度介绍

ABB CI868K01-eA是AC800M控制器接入数字化变电站的专用通信接口模块。它的核心任务是做一件事——在ABB的DCS系统和IEC 61850标准的智能电子设备（IED）之间搭一座桥。

这玩意儿跟普通通讯模块最大的区别在于，它原生跑的是IEC 61850-Ed1协议栈。你在变电站里见到的保护测控装置、智能断路器，都用这个协议说话。CI868K01-eA负责把这些设备的GOOSE报文、MMS报文转成AC800M能看懂的数据格式，反过来也一样。

GOOSE报文要求延迟低于1毫秒，这是硬指标，做不到的话保护动作就来不及。CI868K01-eA的硬件设计针对这个场景做了优化——双核ARM处理器专门分了一个核跑协议栈，保证实时性。另外它支持冗余通信路径，主链路断了能自动切备用。

应用场景与工程痛点

电力项目里最怕什么？规约不通，数据过不来

说个真实场景。某220kV变电站改造，要把老的RTU换成ABB DCS做站控层。项目做到最后一步，发现AC800M跟现场的合并单元怎么都通不上。厂家技术支持远程调了两天，最后确认是IEC 61850的GOOSE数据集配置不一致——合并单元发的数据集名字跟网关期望的差了一个字符。

这种事在外行人看来就是个软件配置问题，但在现场就是几天的加班。CI868K01-eA的好处是它提供了完整的工程工具，可以逐条核对MMS变量的映射关系，把调试时间从几天压缩到几小时。

典型应用场景：

1. 数字化变电站 – 站控层与间隔层通信
   CI868K01-eA作为站控层AC800M与间隔层保护测控IED之间的网关，处理GOOSE跳闸信号和MMS遥测遥信数据。在智能变电站中，它是DCS系统获取一次设备状态的关键通道。
2. 新能源场站 – 光伏/风电升压站监控
   光伏电站的逆变器、箱变测控装置通常支持IEC 61850。用-eA把这些分散设备的数据汇总到AC800M，实现整个升压站的统一监控。
3. 发电厂 – 厂用电电气自动化
   火电厂或水电厂的厂用电系统，电气保护装置走IEC 61850，而DCS走。-eA在这个场景里负责把电气保护的动作信号实时送到DCS的操作员站。
4. 工业微电网 – 分布式能源管理系统
   工业园区微电网里的储能PCS、光伏逆变器、柴油发电机控制器，越来越多的设备开始支持IEC 61850。-eA能把它们统一接入工业控制平台。

案例：西北某330kV变电站通讯改造

去年底，西北一个330kV变电站做综自系统改造，站控层从老旧的第三方SCADA换成ABB 800xA。现场用了6块-eA，分别对应6个间隔的合并单元和智能终端。

负责调试的小王跟我说过一个细节：其中一个间隔的合并单元老是报”GOOSE通信超时”，查了一圈发现是该间隔的交换机端口双工模式不匹配——CI868的端口是自适应的，但交换机那个口被之前的人设成了强制100M全双工。两边对不上，导致GOOSE报文收发不正常。
