描述
产品详情

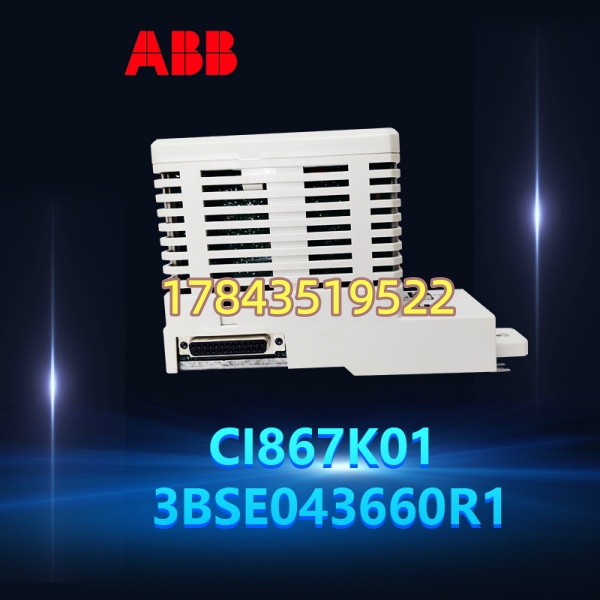

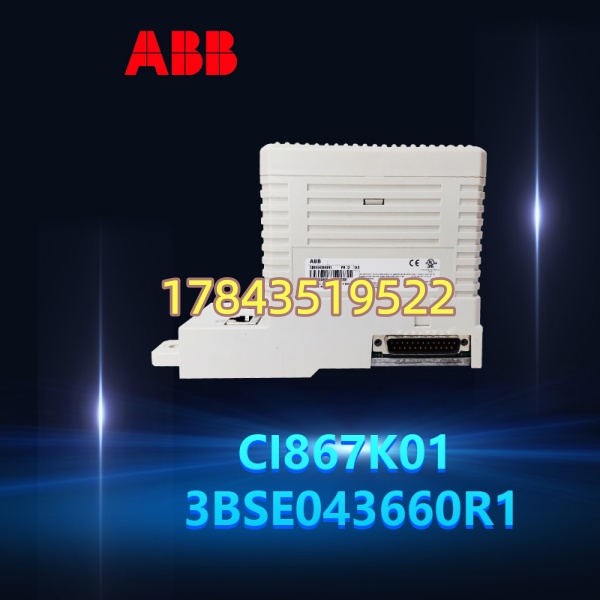

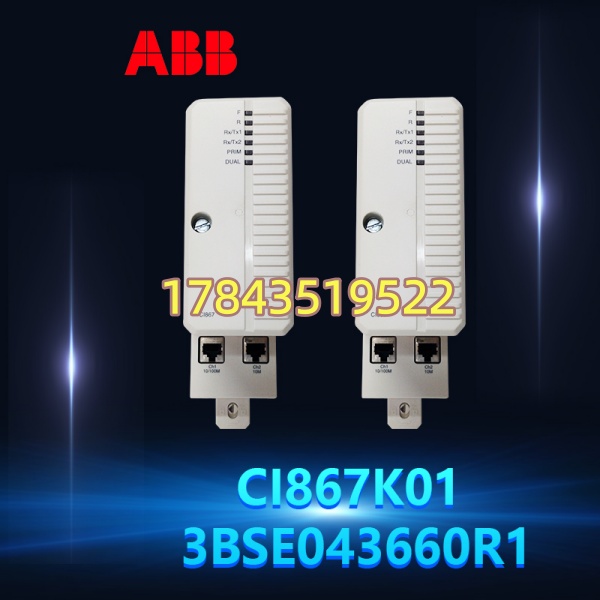

· 型号：CI867K01（3BSE043660R1）
· 品牌：ABB
· 系列：AC 800M — CEX 总线 PROFIBUS DP 通信模块
规格参数
- 目录号：CI867K01
- 订货号：3BSE043660R1
- 适用控制器：ABB AC 800M 全系（PM851/PM856/PM860/PM861/PM864/PM865/PM866/PM867/PM891 等）
- 安装位置：AC 800M 机架 CEX 扩展槽（CEX Bus），与 I/O 模块底座 TK81x/TB85x 独立
- 通信协议：PROFIBUS DP-V0 / DP-V1（Class 1 Master 或 Class 2 Slave 可配）
- 物理接口：2× 9-pin D-Sub Female（DB9），各通道独立 RS-485，电气隔离
- 波特率：9.6 kbps ～ 12 Mbps（软件设定或自动识别）
- 最大从站数：每通道最多 125～126 个 DP 从站地址（实际受数据映像长度限制）
- 最大 I/O 数据：244 Byte Input + 244 Byte Output per Slave（DP-V1 规范）
- 电气隔离：现场侧与 CEX 背板间 500 Vrms 光电隔离
- 供电方式：由 AC 800M CEX 总线背板提供 +5 V DC（典型功耗约 1.5～2.0 W）
- 状态指示：PWR（电源）、RUN（运行）、COM（通信活动）、ERR（故障），每通道独立
- 组态软件：ABB Control Builder M Professional，需导入 GSD 文件（ABB_CI867.gsd 或标准主站 GSD）
- 热插拔：支持 CEX 模块 RIUP（带电插拔），前提是 CPU 程序已做通信故障处理
- 工作温度：0℃ ～ +60℃
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%～95% RH（无凝露）
- 认证：CE / UL / cUL / IEC 61158/ RoHS
- 配套附件：需 PROFIBUS 标准电缆（如 Belden 3076R）+ 总线终端电阻 220Ω
产品介绍
CI867K01 是 AC 800M 系统接 PROFIBUS DP 现场网络的标准解法。插在控制器机架 CEX 槽上，不占 I/O 底座位，在 Control Builder M 里配 GSD 文件就能把西门子 ET200M、丹佛斯/ABB 变频器、E+H 质量流量计等 DP 从站挂进来做周期性数据交换。相比老款 CI854A，CI867 固件诊断更细（可看具体从站掉线原因），双通道独立且隔离，一条接驱动一条接远程 I/O 互不干扰。
坦白讲，这模块最大坑不在硬件而在组态——DP 从站 Consistency（一致性）长度设错、GSD 版本不对、终端电阻忘开，都会让 BUS FAULT 灯红闪。我在现场遇到最多的是”换完模块 BUS 灯不绿”，结果是旧项目里 CI854A 的 GSD 没换成 CI867 的，或新模块固件比项目里存的旧，Download 时弹 Incompatible Firmware。换件前一定记一下旧模块正面标签上的 FW 版本号（如 V2.xx）。
应用场景与行业案例
痛点切入：
化工厂 DCS 柜 CI867K01 突然 COM 灯灭、ERR 红灯——PROFIBUS 总线上 12 台丹佛斯 FC302 全掉线，配比失控。原集成商用的是 CI854A 早停产，现场没备件。这种局面最快恢复是找一片同 FW rev 的 CI867K01（Pin-to-pin CEX 兼容，需重下 GSD 组态或提前在项目里配好），插上 Download 原项目，总线重建后 30 秒内所有从站重连。
典型场景：
- 石化/化工装置 —— AC 800M 主站通过 CI867 连西门子 ET200M/S7-300 做 MCC 马达控制中心数据采集
- 水处理/污水厂 —— 连 E+H / Krohne 质量流量计（PROFIBUS PA 经 DP/PA Link）读取瞬时流量和密度
- 造纸/浆线 —— 丹佛斯/ABB 中压变频器作 DP 从站，CI867 双通道分别接驱动群和远程 DI/DO 站
- 电厂辅助车间 —— 老旧程控 PLC（S5-115U with CP5431 DP Slave）经 CI867 纳入 800xA 统一监视
真实案例：
南方某啤酒厂糖化车间，800xA 系统 CI867K01 控制两条 PROFIBUS——Ch1 接 ET200S 远程阀岛，Ch2 接 6 台丹佛斯 FC302 麦汁泵。大修后泵群全掉线，BUS ERR 闪红。到现场量 DB9 引脚 A/B 电压正常，拔下模块看背面 CEX 金手指有轻微氧化——估计柜门密封老化进过潮气。手上恰有测 OK 的 （同 FW V2.1），异丙醇清洁插槽，插模块、上电 RUN 绿，Download 项目（GSD 已预组态），两通道 BUS 灯依次转绿，泵状态回传。老电工说：”以后 CEX 槽备一块，别等氧化了才想起。”
常见问题解答 (FAQ)
支持 CEX 总线热插拔。拔掉不会让 AC 800M CPU 停扫描（不像拔 I/O 模块可能 Fault），但 PROFIBUS 主站消失——所有 DP 从站会报 Bus Failure 并可能按预设动作停机（如变频器安全转矩关断）。程序里务必做 DP 通信丢失故障处理（Watchdog / Status Bit），换完插回自动重连。 建议非必要还是短暂停产再换。
物理上都插 CEX 槽，但不是简单替换。需在 Control Builder M 里删除旧 CI854A 硬件、添加 、导入对应 GSD 文件、重新组态从站参数并 Download 整个 Station 配置。FW 版本也建议与项目兼容矩阵核对，跨大版本可能需升 CBM 或降 FW。
Q3：新模块固件和现有项目不匹配怎么办？
上电后 Control Builder M 在线时会提示 Firmware Mismatch。两种路：①用 ABB BootP/FW Update Tool 将模块 FW 刷成与原项目一致（推荐，不动项目）；②升项目里 CI867 硬件定义到新 FW 版本并重新 Download（需注意向下兼容声明）。换件前拍照旧模块标签 FW rev 号。
Q4：PROFIBUS 灯不绿（BUS ERR）最常见原因？
按顺序查：①总线两端 220Ω 终端电阻是否 ON（旋到 ON 且需 DC 供电激活有源终端）；②电缆是否为 PROFIBUS 专用屏蔽双绞线（普通网线不行）；③DP 地址无冲突且与组态一致；④波特率两端匹配；⑤GSD 文件版本与从站实际一致。模块本身坏的概率最低——先查线。
K01 是 ABB 的 Kit/包装代号，指模块本体 + 标准文档包。硬件完全一样。买时认 3BSE043660R1 这个订货号即可，后缀字母（K01/K02 等）通常只是附件/文档差异不影响功能。
