描述
产品深度介绍

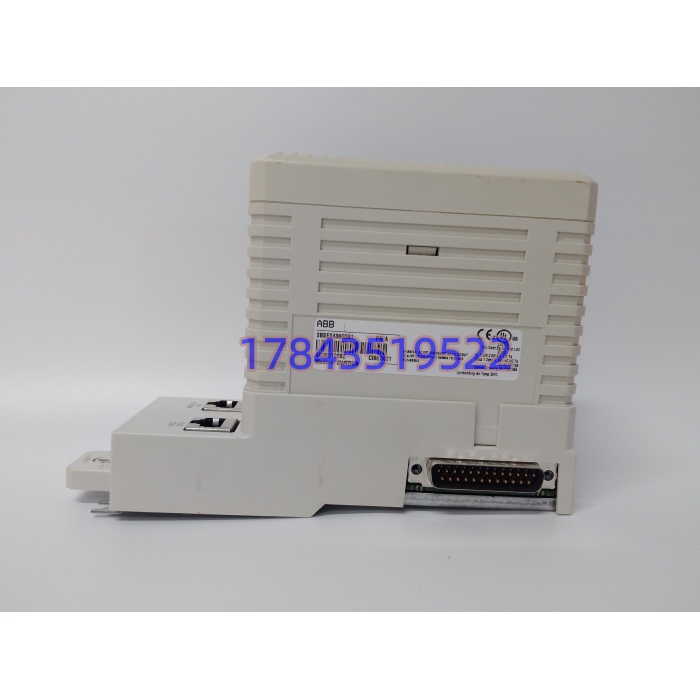

DCS 控制室夜班弹”CI867 Link Down”，AC 800M 控制器跟现场 12 台变频器的 Modbus TCP 链路全断，操作员站满屏”Communication Error”——这种时候你要的不是 CI854 Profibus 卡，是 ABB CI867K01 3BSE043660R1 这块 Modbus TCP 通信接口能不能今天发到厂。它插在 AC 800M 机箱的 CEX 扩展槽（紧挨 PM8xx CPU），自带独立 ARM 协处理器跑 Modbus TCP 协议栈，主站模式轮询最多 70 台从站（变频器/智能仪表/第三方 PLC），从站模式最多接受 8 个外部主站并发连接，双 RJ45 支持链路冗余（Ring/Redundancy），单网口断线 200ms 内自动切备用。关键是协议栈在模块本地跑，不占 PM8xx CPU 的扫描周期——这是 AC 800M 能带大数量第三方设备还不拖慢控制周期的硬门槛。
说白了这个模块在 800xA 系统存量极大，ABB 原厂 CI867K01 仍可订但交期 10-14 周，国内库存商 New Surplus 有但溢价高，流转 90% 是拆机测试件。采购理由很直：同号插回 CEX 槽，Control Builder M 读 EEPROM 配置自动恢复，不需重做 Modbus 地址映射表。坑在同系混淆——CI867K01 是裸模块，CI867AK01 是”CI867K01 + TP851 底板”的成套货（TP851 是 CEX 总线终端底板，单买约 300-500 元），供应商发 AK01 当 K01 卖是多收钱，发 K01 当 AK01 卖是少给底板现场装不上。渠道页偶尔把 CI867 写成 Profibus DP-V1（这是 CI854A 的活），采购单不写清协议必被忽悠。
关键技术规格
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品身份 | AC 800M CEX 总线 Modbus TCP 接口模块 | 非 CI854(Profibus)、非 CI868(RTU) |
| 通信协议 | Modbus TCP（RFC 793/791），主站/从站双模可配 | 非 Modbus RTU、非 Profibus |

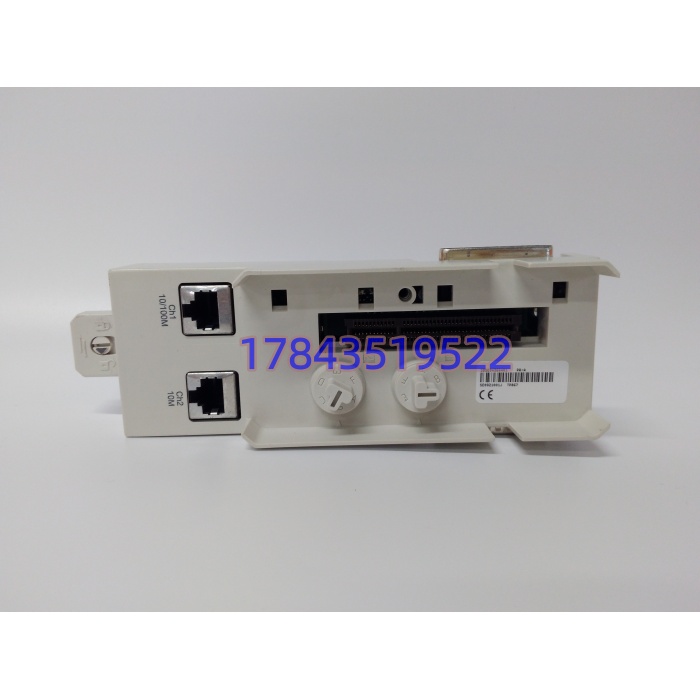

| 端口配置 | 2×RJ45 10/100Mbps，自动 MDI/MDIX | 支持链路冗余（非环网，是双归属） |
| 连接能力 | 主站：≤70 从站；从站：≤8 主站并发 | 实际受 PM8xx 内存/扫描周期约束 |
| 数据处理 | 独立 MCU 跑协议栈，不占用 PM8xx CPU 资源 | CEX 总线 DMA 直传 |
| 背板接口 | CEX 并行扩展总线（与 PM8xx CPU 紧耦合） | 非以太网背板 |
| 供电 | CEX 背板 24VDC，典型 160mA（约 3.8W） | 无外接电源端子 |
| 隔离 | 网口信号 1500VAC 隔离，CEX 背板 500VDC | 抗变频器共模干扰 |

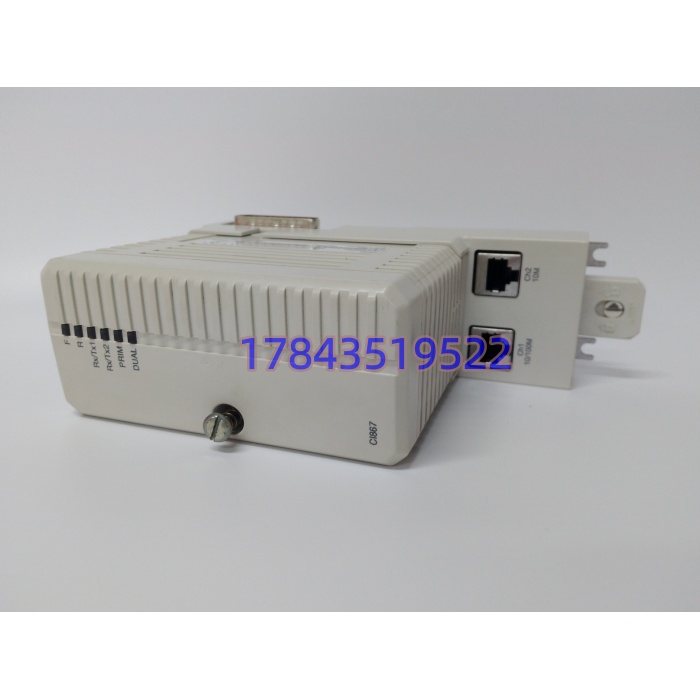

| 诊断 | 前面板 Link/Act/Err LED，CBM 可读模块状态字 | 链路断/CRC 错/从站超时全诊断 |
| 热插拔 | 支持 RIUP（带电插拔，需控制器许可） | 单配拔=该 Modbus 链路全断 |
| 固件 | CI867 固件随 CBM 下载，与 PM8xx FW 版本绑定 | 最低要求 PM8xx FW 5.1 SP2 |
| 安装 | AC 800M 机箱 CEX 槽（单槽宽） | 约 0.2kg |
| 温度 | 0~+60℃（运行），-40~+85℃（存储） | 机柜内长期 50℃ 正常 |
| 认证 | CE/UL/cUL/ABS（船用可选） | MTBF >15 万小时 |
| 生命周期 | 原厂可订（交期 10-14 周），新项目可用 CI880（更新型）替 | |
| 易混型号 | CI867AK01（K01+TP851 底板成套）、CI854A（Profibus DP-V1）、CI868（Modbus RTU）、CI871（老 S800 通信） | 渠道页常把 CI854 参数安 CI867 上 |
应用场景与行业案例
某 2×300MW 电厂化水车间，AC 800M PM891 机箱槽 3 的 CI867K01 夜班 ERR LED 红闪，12 台 ABB ACS880 变频器 Modbus TCP 全掉。查了一小时是交换机环网某光口抖动导致 CI867 双 RJ45 链路先后超时（冗余切换窗口重叠）。原厂 ABB 上海查 CI867K01 交期 12 周。深圳库存商测试好件报含税 5200（带 CBM v6.1 识别截图：型号 / 3BSE043660R1 / FW 2.03 / 双 RJ45 Link OK），款到顺丰 4 小时到厂。到货机箱切维护、拔旧插新、CBM 在线刷新固件匹配 PM891 的 v6.1、Modbus 映射表从备份调出、双网口分别接两台工业交换机做冗余、上电 12 台变频器全绿。老师傅原话：”换 CI867 前不拍 PM8xx 固件大版本，发来 FW 1.x 的老模块插 FW 6.x 的新控制器，CBM 直接报’Module Incompatible’，比不换还耽误事。”
- 火电辅机变频群控： 主站模式轮询 30+ 台 ACS880/ACS580，双 RJ45 分接两台赫斯曼交换机做冗余，单交换机宕机不影响变频控制。
- 石化罐区计量： 从站模式挂接 8 台上位 DCS/EMS 主站，多主站并发读罐容/温度/液位，数据一致性靠 Modbus TCP 事务 ID 区分。
- 冶金水处理：AC 800M 通过 主站采 50+ 台电磁流量计（第三方 Modbus TCP），独立 MCU 跑协议栈不拖慢 PID 循环。
- 海上平台 MCC： 双 RJ45 冗余上联平台主干网，ABS 船用认证版本扛盐雾振动。
- 造纸 DCS 集成：老 Valmet DNA 系统通过 从站模式接入 800xA，双向 Modbus TCP 交换工艺参数。
真实抢修片段：江苏某 LNG 接收站，BOG 压缩机控制柜 AC 800M 的 双 其中一口 Link 灯灭，CBM 报”Primary Link Down”但备用口正常，系统降级运行。库存商无锡有同号测试好件，但到货发现发的是 CI867AK01（带 TP851 底板）——现场已经有 TP851 底板在位，多一块底板插不进去。退换等 6 小时。那次之后该站采购单强制写” 3BSE043660R1 裸模块，不含 TP851 底板“，AK01 成套货单独询价。通信模块备件，底板多一块少一块都是事故。
